Un diagramma tecnico può diventare confuso prima ancora che il disegno inizi. Il problema di solito non è il software stesso, ma una descrizione di sistema poco chiara piena di troppi componenti, connessioni indefinite e livelli misti di dettaglio.

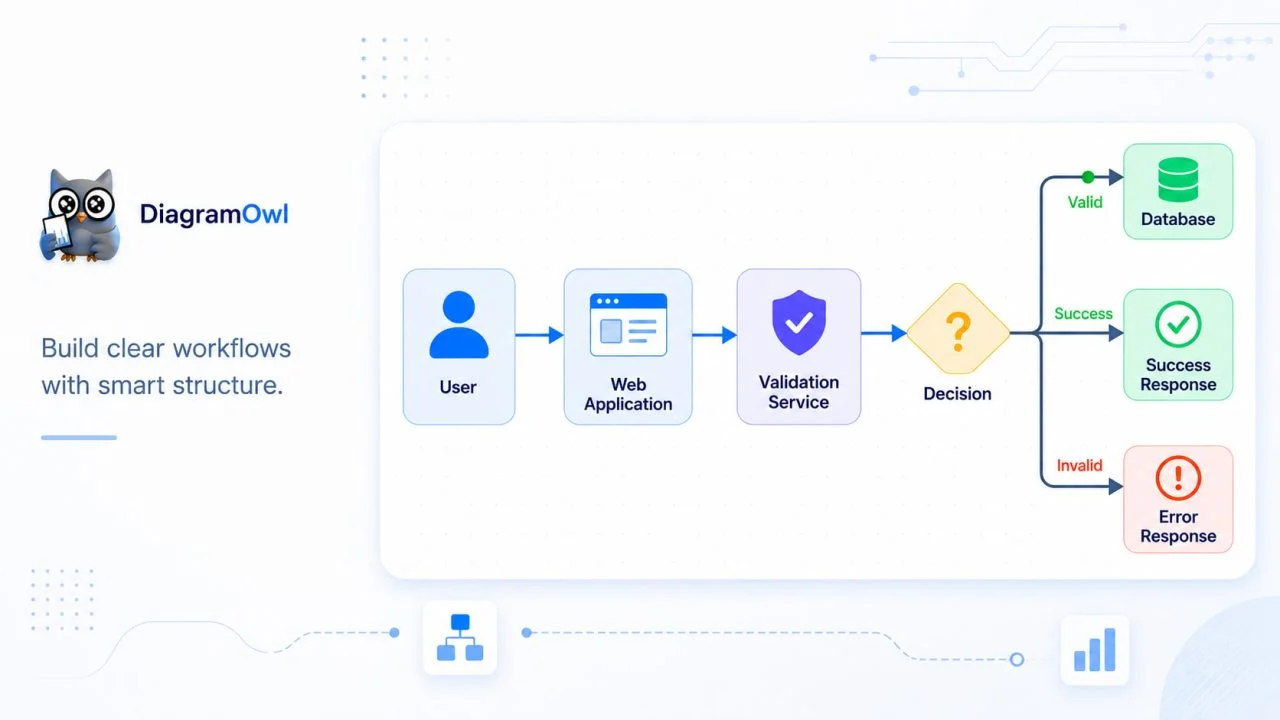

Considera un semplice flusso di lavoro per l'elaborazione dei file. Un utente carica un file tramite un'applicazione Web e un servizio di convalida controlla se il file è valido. I file validi vengono archiviati in un database prima che l'applicazione restituisca una risposta di successo. I file non validi attivano invece una risposta di errore.
Anche questo processo di base può diventare difficile da seguire una volta aggiunti moduli interni, servizi esterni, sistemi di archiviazione e percorsi di eccezione. Senza una struttura chiara, il diagramma potrebbe mostrare tutti gli elementi corretti pur non riuscendo a spiegare come funziona il sistema.
Un creatore di diagrammi tecnici può trasformare queste relazioni in una struttura visiva più chiara e ridurre il lavoro manuale necessario per organizzare nodi e connettori. Tuttavia, lo strumento ha ancora bisogno di una descrizione accurata del sistema e di come ogni parte è collegata.
L'obiettivo non è quello di mettere ogni dettaglio tecnico su una pagina. Un diagramma utile dovrebbe rispondere a una domanda principale e presentare il sistema a un livello coerente di dettaglio.
Perché i diagrammi tecnici diventano difficili da leggere?

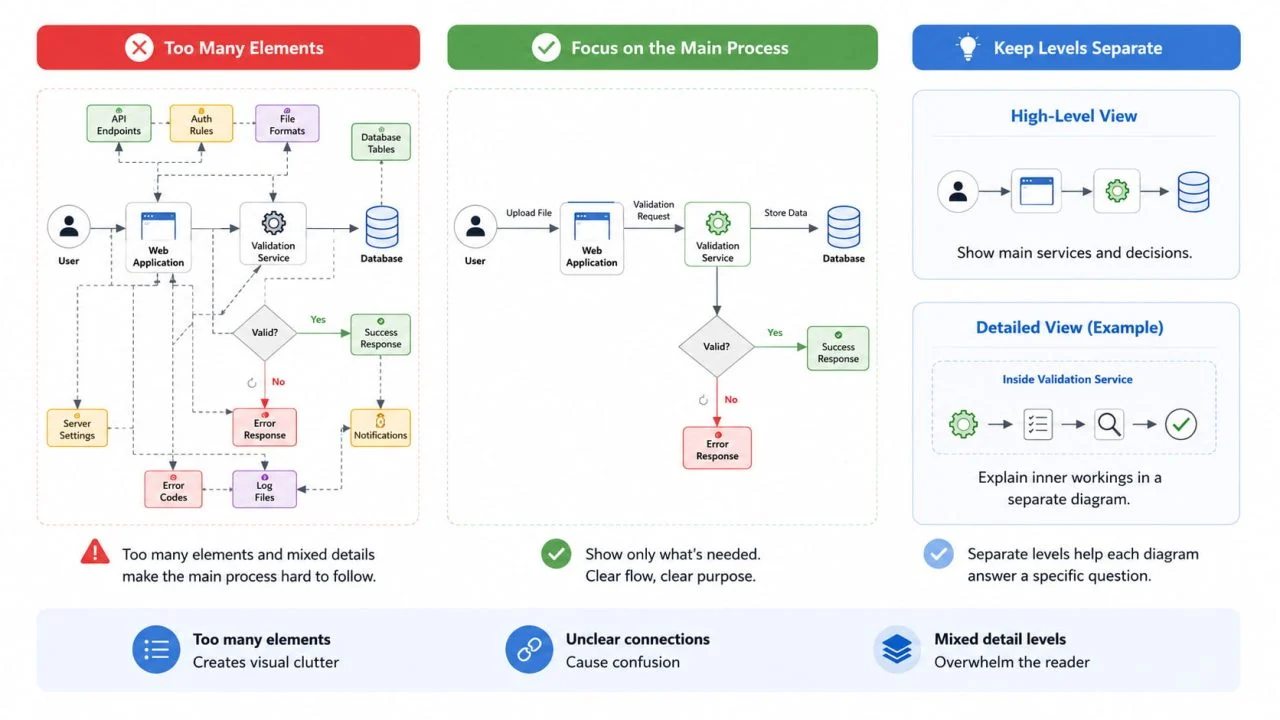

I diagrammi tecnici di solito diventano difficili da capire perché contengono troppi elementi, connessioni poco chiare o diversi livelli di dettaglio tecnico nella stessa vista.
Nell'esempio di elaborazione dei file, il diagramma principale potrebbe dover mostrare solo l'utente, l'applicazione web, il servizio di convalida, il punto di decisione, il database, la risposta di successo e la risposta agli errori. Se lo stesso diagramma include anche endpoint API, tabelle di database, regole di autenticazione, formati di file, impostazioni del server e codici di errore individuali, il processo principale diventa molto più difficile da seguire.
Le connessioni possono anche creare confusione. Una freccia tra l'applicazione web e il servizio di convalida mostra che i due componenti comunicano, ma non spiega cosa viene inviato o perché esiste la connessione. Una breve etichetta come "file caricato", "richiesta di convalida" o "risultato di convalida" dà alla relazione uno scopo più chiaro.
Un altro problema appare quando un diagramma mescola ampi stadi del sistema con operazioni tecniche altamente dettagliate. Un diagramma di alto livello può mostrare i principali servizi e decisioni, mentre un diagramma separato spiega cosa succede all'interno del servizio di convalida. Mantenere questi livelli separati consente a ciascun diagramma di rispondere a una domanda specifica senza sovraccaricare il lettore.
Cosa preparare prima di creare il diagramma?
Uno strumento per diagrammi può organizzare le informazioni, ma non può correggere automaticamente una descrizione del sistema poco chiara. Prima di utilizzare un creatore di diagrammi tecnici, definire lo scopo del diagramma, identificare i nodi principali e descrivere il processo in un linguaggio semplice.
Definire una domanda principale
Ogni diagramma dovrebbe rispondere a una domanda chiara. Per il sistema di elaborazione dei file, tale domanda potrebbe essere: "Come si muove un file caricato attraverso la convalida, l'archiviazione e la risposta finale?"
Questa domanda determina ciò che appartiene al diagramma. Le informazioni sulle autorizzazioni degli utenti, la configurazione del server o la struttura dettagliata del database possono essere ancora importanti, ma non devono essere visualizzate a meno che non aiutino a spiegare il flusso di lavoro principale.
Definire prima la domanda impedisce anche che il diagramma diventi una raccolta generale di tutto ciò che riguarda il sistema. Ogni nodo e connettore dovrebbe contribuire direttamente alla spiegazione.

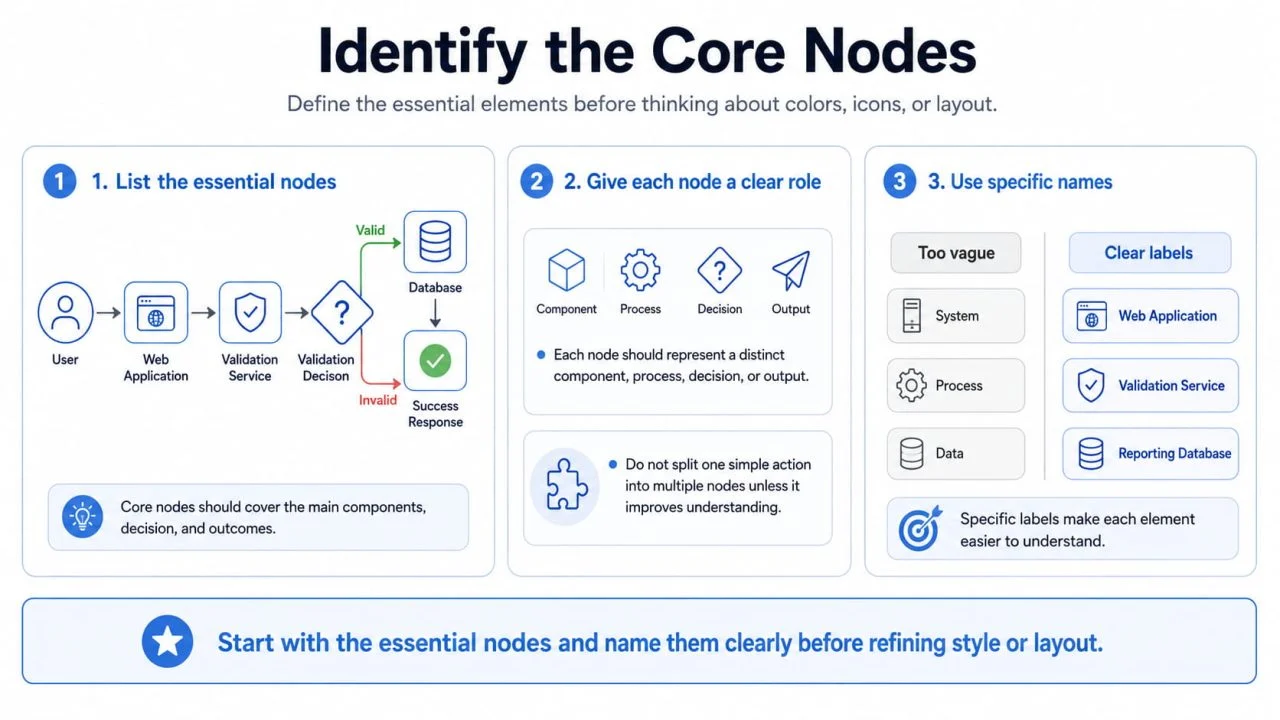

Identificare i nodi principali
Annota gli elementi essenziali prima di pensare a colori, icone o layout. In questo esempio, i nodi principali sono l'utente, l'applicazione web, il servizio di convalida, la decisione di convalida dei file, il database, la risposta di successo e la risposta agli errori.
Ogni nodo dovrebbe rappresentare un componente, un processo, una decisione o un output distinto. Una semplice azione non dovrebbe essere divisa in più nodi a meno che tale separazione non aiuti i lettori a capire una parte importante del sistema.
Anche i nomi dei nodi dovrebbero essere specifici. Etichette come "Sistema", "Processo" o "Dati" forniscono troppe poche informazioni. Nomi come "Applicazione Web", "Servizio di convalida" e "Database di report" facilitano la comprensione del ruolo di ciascun elemento.
Descrivi il flusso in un linguaggio semplice
Prima di generare il diagramma, spiega il processo in un breve paragrafo. Ad esempio, l'utente carica un file tramite l'applicazione web, che invia il file al servizio di convalida. Se il file è valido, viene memorizzato nel database e l'applicazione web restituisce una risposta di successo. Se il file non è valido, l'applicazione restituisce invece una risposta di errore.
Questa descrizione fornisce al diagramma una sequenza chiara. Aiuta anche un generatore di diagrammi visivi a distinguere tra componenti del sistema, azioni, decisioni e output.
Una richiesta vaga come "crea un diagramma per un file system" lascia troppe relazioni indefinite. Una descrizione precisa dà allo strumento una base molto più forte per il layout iniziale.
Come costruire un diagramma a blocchi chiaro?
Un produttore di diagrammi a blocchi funziona meglio quando il processo è stato diviso in chiare fasi funzionali. Ogni nodo dovrebbe avere un ruolo specifico, mentre i connettori dovrebbero mostrare come le informazioni o le azioni si muovono attraverso il sistema.
Inizia con il processo principale
Inizia con la versione più semplice del flusso di lavoro. L'utente invia il file all'applicazione Web, l'applicazione lo invia al servizio di convalida e il risultato della convalida determina cosa succede dopo.
Quando il file è valido, si sposta nel database. Il database restituisce il risultato memorizzato all'applicazione web, che quindi invia una risposta di successo all'utente. Quando il file non è valido, il risultato della convalida ritorna all'applicazione web, che invia una risposta di errore.
Questa struttura mantiene chiare le responsabilità. Il database memorizza e restituisce le informazioni all'applicazione, mentre l'applicazione rimane responsabile della comunicazione con l'utente.
Componenti aggiuntivi dovrebbero supportare questo processo principale piuttosto che competere con esso. Se un servizio non aiuta a spiegare il flusso primario, potrebbe appartenere a un diagramma di supporto più dettagliato.
Aggiungi percorsi decisionali con attenzione
I punti decisionali dovrebbero apparire quando cambiano la direzione del flusso di lavoro. In questo esempio, "Il file è valido?" è essenziale perché la risposta determina se il file viene archiviato o rifiutato.
I due risultati dovrebbero essere etichettati in modo chiaro in modo che il lettore possa comprendere i percorsi riusciti e falliti senza tracciare diversi connettori.
Non tutte le eccezioni tecniche hanno bisogno del proprio ramo. Mostrare tutti i possibili errori del server, le condizioni di timeout e i messaggi di convalida può rendere il diagramma più completo, ma può nascondere la logica principale. Le eccezioni minori possono rimanere nella documentazione di supporto a meno che non cambino significativamente il processo.

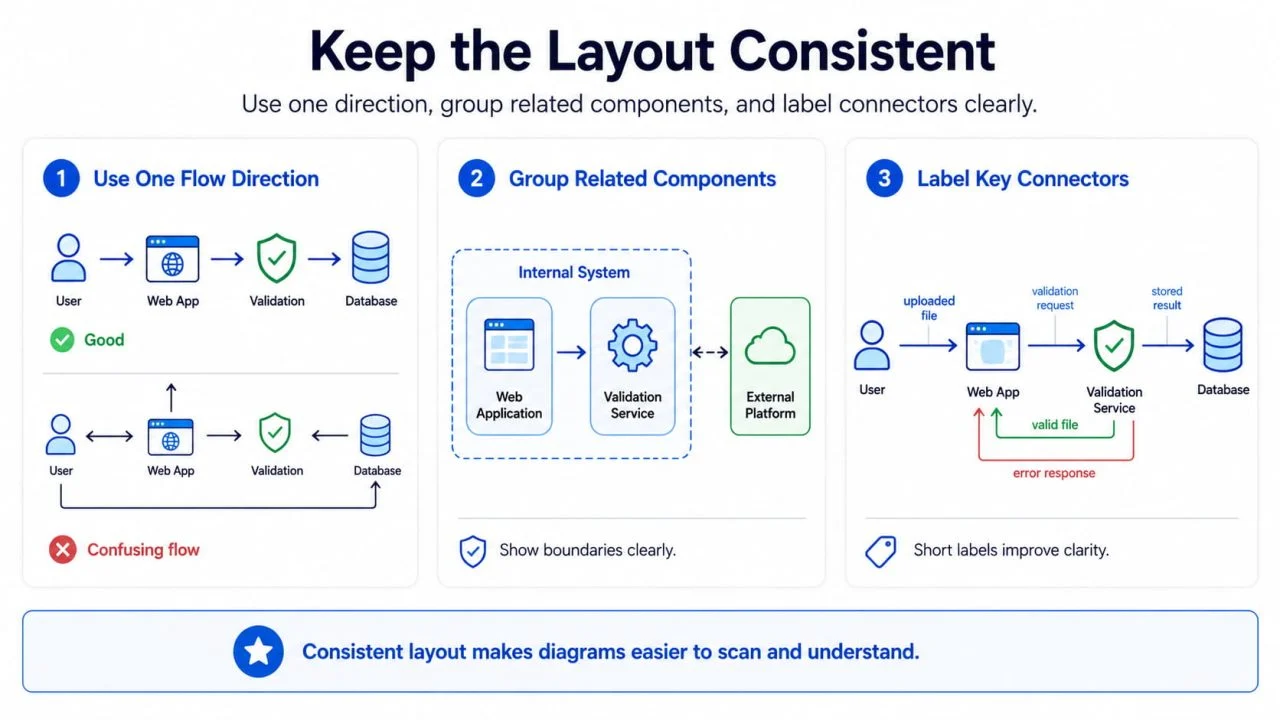

Mantenere il layout coerente
Un layout da sinistra a destra funziona bene per un flusso di lavoro sequenziale perché il lettore può seguire il processo in una direzione. Una struttura dall'alto verso il basso può essere più adatta per una gerarchia o un'architettura di sistema.
La direzione specifica conta meno della coerenza. Un diagramma diventa difficile da scansionare quando il flusso principale si sposta da sinistra a destra, poi verso l'alto e poi di nuovo attraverso la pagina.
Anche i componenti correlati dovrebbero apparire vicini. L'applicazione web e il servizio di convalida possono appartenere a una sezione "Sistema interno", mentre una piattaforma di terze parti dovrebbe apparire in un'area esterna chiaramente separata. Questo raggruppamento aiuta i lettori a comprendere la proprietà e i confini del sistema.
I connettori importanti dovrebbero usare brevi etichette che spieghino cosa si muove tra i nodi. Etichette come "file caricato", "richiesta di convalida", "file valido", "risultato memorizzato" e "risposta all'errore" rimuovono l'ambiguità senza riempire il diagramma con lunghe descrizioni.
In che modo uno strumento di diagramma intelligente supporta il processo?

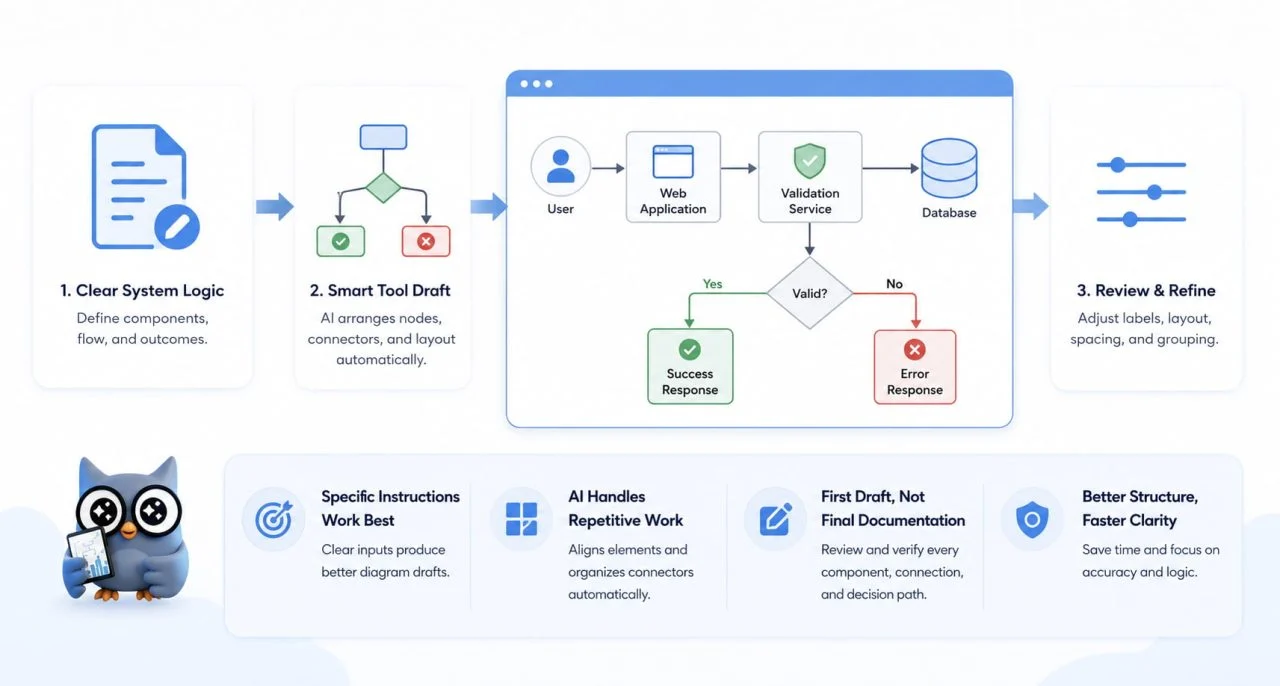

Una volta che la logica di sistema è chiara, uno strumento di diagramma intelligente può gestire gran parte del lavoro di layout ripetitivo. Può aiutare a organizzare i nodi, allineare gli elementi e organizzare i connettori senza richiedere che ogni forma sia posizionata manualmente.
Un'istruzione specifica di solito produce una bozza migliore di una richiesta generale. Ad esempio, chiedere un diagramma da sinistra a destra che mostri un utente che carica un file tramite un'applicazione web, lo invia a un servizio di convalida, memorizza file validi in un database e restituisce una risposta di successo o di errore dà allo strumento una struttura definita.
Questa istruzione identifica i componenti principali, il punto di decisione, la direzione del layout, l'esito positivo e l'esito negativo. Al contrario, una richiesta generale di "creare un diagramma tecnico" non spiega abbastanza le relazioni tra gli elementi.
ChartGen AI Diagram Maker può aiutare a trasformare una chiara descrizione del sistema in una struttura iniziale del diagramma. La versione generata può quindi essere rivista e regolata per migliorare le etichette, la direzione, la spaziatura e il raggruppamento dei componenti.
Per uso tecnico, il primo diagramma generato dovrebbe essere trattato come una bozza strutturale piuttosto che una documentazione finita. L'utente deve ancora confermare che ogni componente è reale, ogni connessione è accurata e ogni percorso decisionale corrisponde al sistema reale.
Problemi comuni da controllare
Un diagramma può sembrare lucido mentre contiene ancora una logica non chiara o errata. Un problema comune è l'uso di nomi di nodi vaghi. I lettori non dovrebbero aver bisogno di indovinare cosa fa effettivamente un blocco chiamato "Servizio" o "Processo".
I connettori incrociati sono un altro segnale di avvertimento. Spesso indicano che i nodi devono essere riposizionati o che vengono mostrate troppe relazioni in una vista. Se riorganizzare il layout non risolve il problema, dividere il contenuto in una panoramica di alto livello e un diagramma di supporto dettagliato può essere più efficace.
Percorsi di ritorno mancanti possono anche creare una logica di sistema errata. Nell'esempio di elaborazione dei file, il database non dovrebbe comunicare direttamente con l'utente. Restituisce il risultato memorizzato all'applicazione web, che quindi invia la risposta finale. Mostrare questo percorso di ritorno mantiene chiare le responsabilità di ogni componente.
Infine, evita di includere dettagli tecnici semplicemente perché sono disponibili. Un diagramma completo non è sempre un diagramma utile. Qualsiasi nodo, etichetta o connettore che non aiuta a rispondere alla domanda principale dovrebbe essere rimosso o spostato in una vista separata.
Revisione finale prima di condividere il diagramma
Prima di condividere il diagramma, segui il flusso di lavoro dalla prima azione dell'utente alla risposta finale come se vedessi il sistema per la prima volta. Controlla se ogni componente ha un ruolo chiaro, se i connettori seguono la direzione reale del processo e se le etichette spiegano cosa si muove tra i nodi collegati.
I percorsi di successo e quelli falliti dovrebbero essere facili da distinguere. I servizi interni, le piattaforme esterne, le decisioni e gli output non dovrebbero apparire come se svolgessero la stessa funzione. Qualsiasi dettaglio che non supporti il flusso di lavoro principale dovrebbe essere rimosso o inserito in un diagramma tecnico separato.
Un creatore di diagrammi tecnici è più efficace quando il sistema è già stato ridotto a nodi chiari, connessioni accurate e un flusso coerente. Un creatore di diagrammi AI può accelerare la disposizione iniziale, ma la struttura generata deve ancora essere rivista da qualcuno che capisce come funziona effettivamente il sistema.
Il diagramma finale non ha bisogno di includere ogni dettaglio tecnico. Ha solo bisogno di mostrare le informazioni che i lettori richiedono per capire il sistema senza ulteriori spiegazioni.
