يمكن أن يصبح الرسم التخطيطي الفني محيرًا قبل أن يبدأ الرسم. لا تكمن المشكلة عادةً في البرنامج نفسه ، ولكن في وصف نظام غير واضح مليء بالعديد من المكونات ، واتصالات غير محددة ، ومستويات مختلطة من التفاصيل.

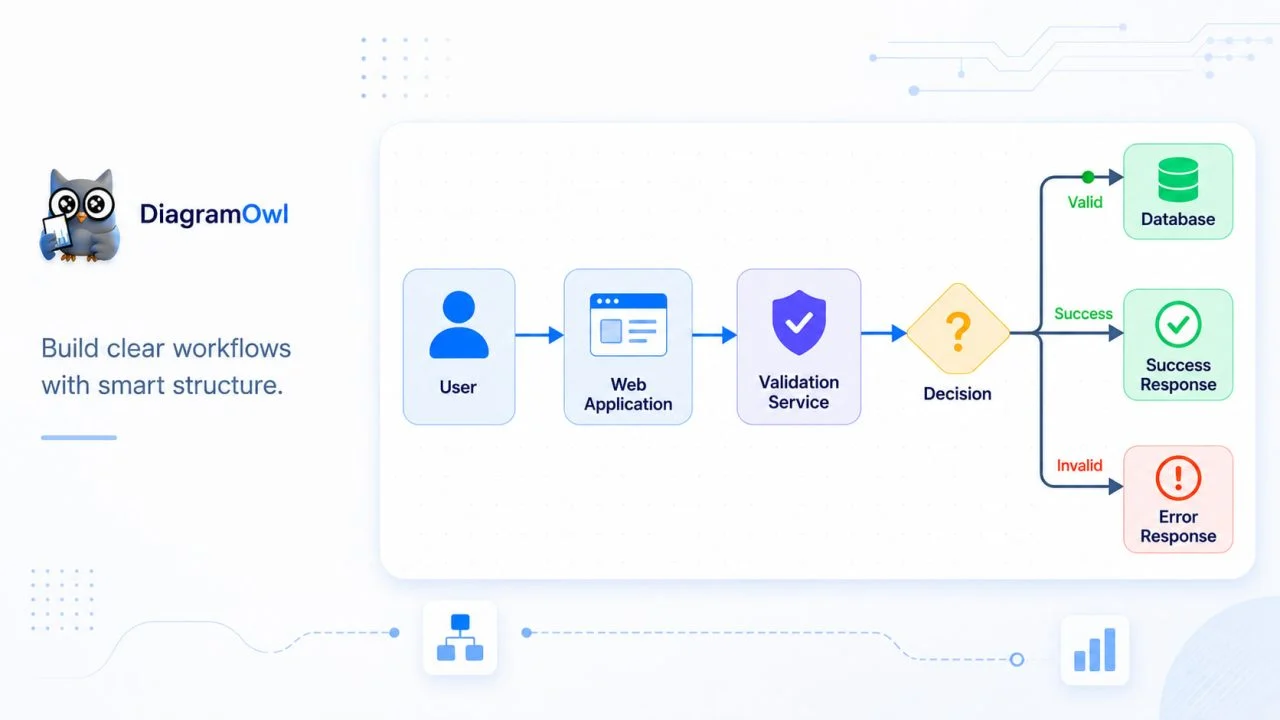

ضع في اعتبارك سير عمل بسيط لمعالجة الملفات. يقوم المستخدم بتحميل ملف من خلال تطبيق ويب ، وتتحقق خدمة التحقق من صحة الملف. يتم تخزين الملفات الصالحة في قاعدة بيانات قبل أن يقوم التطبيق بإرجاع استجابة النجاح. تؤدي الملفات غير الصالحة إلى ظهور استجابة خطأ بدلاً من ذلك.
حتى هذه العملية الأساسية يمكن أن يصبح من الصعب اتباعها بمجرد إضافة الوحدات الداخلية والخدمات الخارجية وأنظمة التخزين ومسارات الاستثناء. بدون بنية واضحة ، قد يُظهر الرسم التخطيطي جميع العناصر الصحيحة بينما لا يزال يفشل في شرح كيفية عمل النظام.
يمكن لصانع الرسم التخطيطي الفني تحويل هذه العلاقات إلى بنية مرئية أكثر وضوحًا وتقليل العمل اليدوي المتضمن في ترتيب العقد والموصلات. ومع ذلك ، لا تزال الأداة بحاجة إلى وصف دقيق للنظام وكيفية توصيل كل جزء.
الهدف ليس وضع كل التفاصيل الفنية في صفحة واحدة. يجب أن يجيب الرسم التخطيطي المفيد على سؤال رئيسي واحد ويقدم النظام بمستوى ثابت من التفاصيل.
لماذا تصبح المخططات الفنية صعبة القراءة ؟

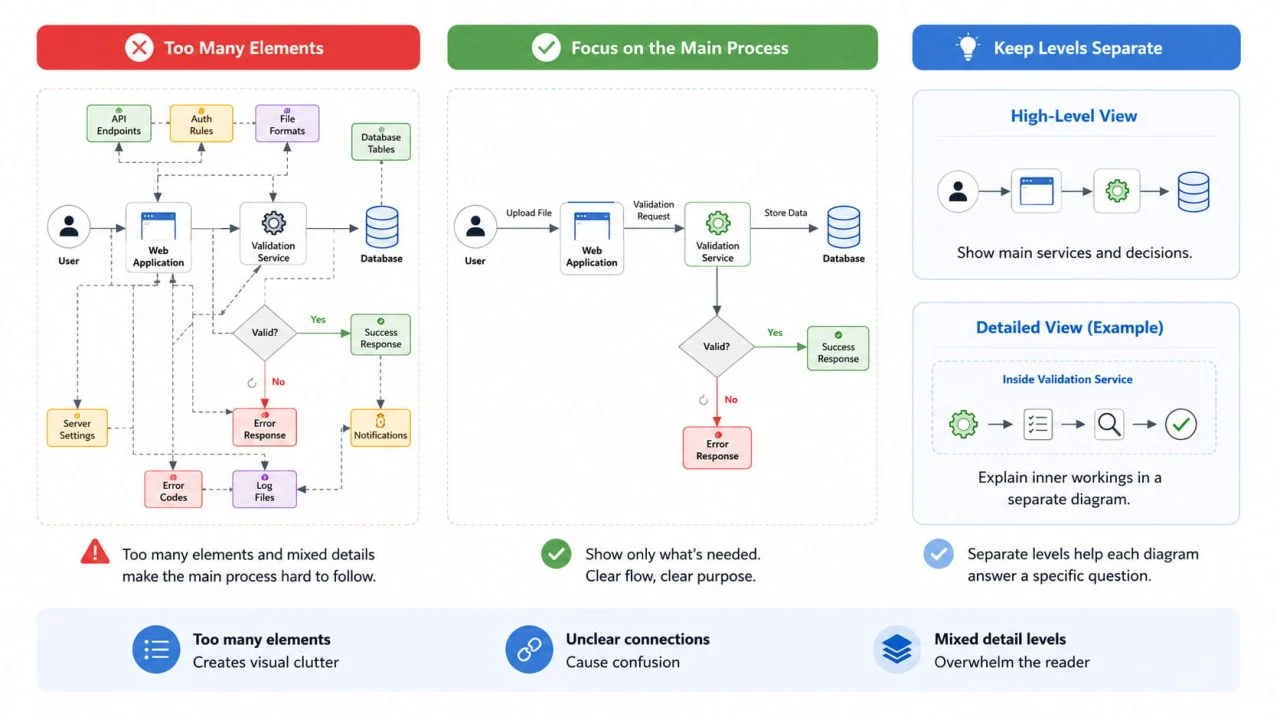

يصعب فهم المخططات الفنية عادةً لأنها تحتوي على عدد كبير جدًا من العناصر أو اتصالات غير واضحة أو عدة مستويات من التفاصيل الفنية في نفس العرض.
في مثال معالجة الملفات ، قد يحتاج الرسم التخطيطي الرئيسي فقط إلى إظهار المستخدم ، وتطبيق الويب ، وخدمة التحقق من الصحة ، ونقطة القرار ، وقاعدة البيانات ، واستجابة النجاح ، والاستجابة للخطأ. إذا كان نفس الرسم التخطيطي يتضمن أيضًا نقاط نهاية API ، وجداول قاعدة البيانات ، وقواعد المصادقة ، وتنسيقات الملفات ، وإعدادات الخادم ، ورموز الخطأ الفردية ، يصبح اتباع العملية الرئيسية أكثر صعوبة.
يمكن أن تؤدي الاتصالات أيضًا إلى حدوث ارتباك. يُظهر السهم بين تطبيق الويب وخدمة التحقق من الصحة أن المكونين يتواصلان ، لكنه لا يشرح ما يتم إرساله أو سبب وجود الاتصال. تعطي التسمية المختصرة مثل "الملف الذي تم تحميله" أو "طلب التحقق" أو "نتيجة التحقق من الصحة" العلاقة غرضًا أوضح.
تظهر مشكلة أخرى عندما يمزج الرسم التخطيطي بين مراحل النظام الواسعة والعمليات الفنية التفصيلية للغاية. يمكن أن يُظهر الرسم التخطيطي عالي المستوى الخدمات والقرارات الرئيسية ، بينما يشرح الرسم التخطيطي المنفصل ما يحدث داخل خدمة التحقق من الصحة. يسمح الاحتفاظ بهذه المستويات منفصلة لكل رسم تخطيطي بالإجابة على سؤال معين دون إرباك القارئ.
ما الذي يجب تحضيره قبل إنشاء الرسم التخطيطي ؟
يمكن لأداة الرسم التخطيطي تنظيم المعلومات ، لكنها لا تستطيع تصحيح وصف النظام غير الواضح تلقائيًا. قبل استخدام صانع الرسم التخطيطي الفني ، حدد الغرض من الرسم التخطيطي ، وحدد العقد الرئيسية ، ووصف العملية بلغة واضحة.
تحديد سؤال رئيسي واحد
يجب أن يجيب كل رسم تخطيطي على سؤال واحد واضح. بالنسبة لنظام معالجة الملفات ، قد يكون هذا السؤال: "كيف ينتقل الملف الذي تم تحميله من خلال التحقق من الصحة والتخزين والاستجابة النهائية ؟"
يحدد هذا السؤال ما ينتمي إلى الرسم التخطيطي. قد تظل المعلومات حول أذونات المستخدم أو تكوين الخادم أو بنية قاعدة البيانات التفصيلية مهمة ، ولكنها لا تحتاج إلى الظهور ما لم تساعد في شرح سير العمل الرئيسي.
تحديد السؤال أولاً يمنع أيضًا الرسم التخطيطي من أن يصبح مجموعة عامة لكل ما يتعلق بالنظام. يجب أن تساهم كل عقدة وموصل مباشرة في التفسير.

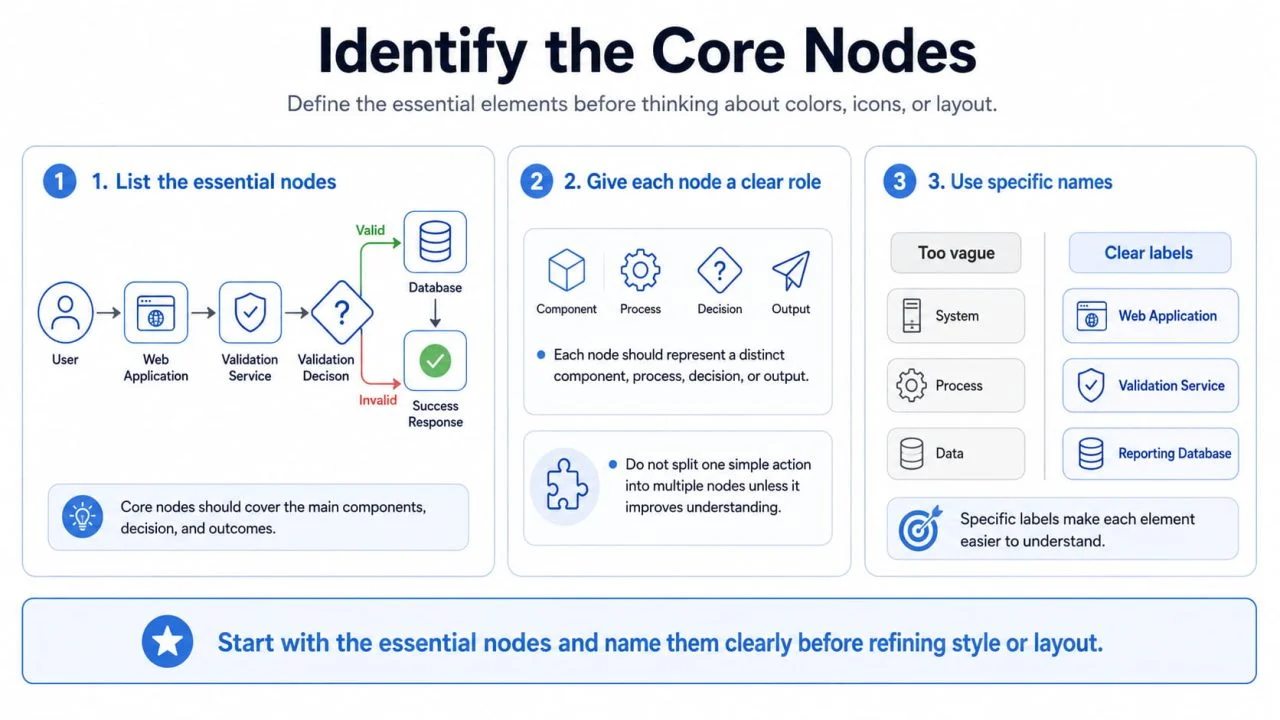

تحديد العقد الأساسية
اكتب العناصر الأساسية قبل التفكير في الألوان أو الرموز أو التخطيط. في هذا المثال ، العقد الأساسية هي المستخدم وتطبيق الويب وخدمة التحقق وقرار التحقق من صحة الملف وقاعدة البيانات واستجابة النجاح والاستجابة للخطأ.
يجب أن تمثل كل عقدة مكونًا أو عملية أو قرارًا أو ناتجًا مميزًا. لا ينبغي تقسيم إجراء واحد بسيط إلى عدة عقد ما لم يساعد هذا الفصل القراء على فهم جزء مهم من النظام.
يجب أن تكون أسماء العقدة محددة أيضًا. توفر التسميات مثل "النظام" أو "العملية" أو "البيانات" القليل جدًا من المعلومات. أسماء مثل "تطبيق الويب" و "خدمة التحقق من الصحة" و "قاعدة بيانات التقارير" تجعل دور كل عنصر أسهل في الفهم.
وصف التدفق بلغة بسيطة
قبل إنشاء الرسم التخطيطي ، اشرح العملية في فقرة قصيرة. على سبيل المثال ، يقوم المستخدم بتحميل ملف من خلال تطبيق الويب ، والذي يرسل الملف إلى خدمة التحقق من الصحة. إذا كان الملف صالحًا ، يتم تخزينه في قاعدة البيانات ، ويقوم تطبيق الويب بإرجاع استجابة ناجحة. إذا كان الملف غير صالح ، يقوم التطبيق بإرجاع استجابة خطأ بدلاً من ذلك.
يعطي هذا الوصف الرسم التخطيطي تسلسلًا واضحًا. كما أنه يساعد مولد الرسم التخطيطي المرئي على التمييز بين مكونات النظام والإجراءات والقرارات والمخرجات.
طلب غامض مثل "إنشاء رسم تخطيطي لنظام ملفات" يترك الكثير من العلاقات غير محددة. يعطي الوصف الدقيق للأداة أساسًا أقوى بكثير للتخطيط الأولي.
كيفية بناء مخطط كتلة واضحة ؟
يعمل صانع مخطط الكتلة بشكل أفضل عندما يتم تقسيم العملية إلى مراحل وظيفية واضحة. يجب أن يكون لكل عقدة دور محدد ، بينما يجب أن تُظهر الموصلات كيفية تحرك المعلومات أو الإجراءات عبر النظام.
تبدأ مع العملية الرئيسية
ابدأ بأبسط إصدار من سير العمل. يرسل المستخدم الملف إلى تطبيق الويب ، ويرسله التطبيق إلى خدمة التحقق من الصحة ، وتحدد نتيجة التحقق ما سيحدث بعد ذلك.
عندما يكون الملف صالحًا ، ينتقل إلى قاعدة البيانات. تقوم قاعدة البيانات بإرجاع النتيجة المخزنة إلى تطبيق الويب ، والتي ترسل بعد ذلك استجابة ناجحة للمستخدم. عندما يكون الملف غير صالح ، تعود نتيجة التحقق إلى تطبيق الويب ، الذي يرسل استجابة خطأ.
يحافظ هذا الهيكل على المسؤوليات واضحة. تقوم قاعدة البيانات بتخزين المعلومات وإعادتها إلى التطبيق ، بينما يظل التطبيق مسؤولاً عن التواصل مع المستخدم.
يجب أن تدعم المكونات الإضافية هذه العملية الرئيسية بدلاً من التنافس معها. إذا لم تساعد الخدمة في شرح التدفق الأساسي ، فقد تنتمي إلى مخطط دعم أكثر تفصيلاً.
إضافة مسارات القرار بعناية
نقاط القرار يجب أن تظهر عند تغيير اتجاه سير العمل. في هذا المثال ، "هل الملف صالح ؟" ضرورية لأن الإجابة تحدد ما إذا كان الملف مخزنًا أم مرفوضًا.
يجب تسمية النتيجتين بوضوح حتى يتمكن القارئ من فهم المسارات الناجحة والفاشلة دون تتبع العديد من الموصلات.
لا يحتاج كل استثناء تقني إلى فرع خاص به. قد يؤدي عرض جميع أخطاء الخادم المحتملة وشروط المهلة ورسائل التحقق من الصحة إلى جعل الرسم التخطيطي أكثر اكتمالاً ، ولكن يمكنه إخفاء المنطق الرئيسي. يمكن أن تظل الاستثناءات الطفيفة في الوثائق الداعمة ما لم تغير العملية بشكل كبير.

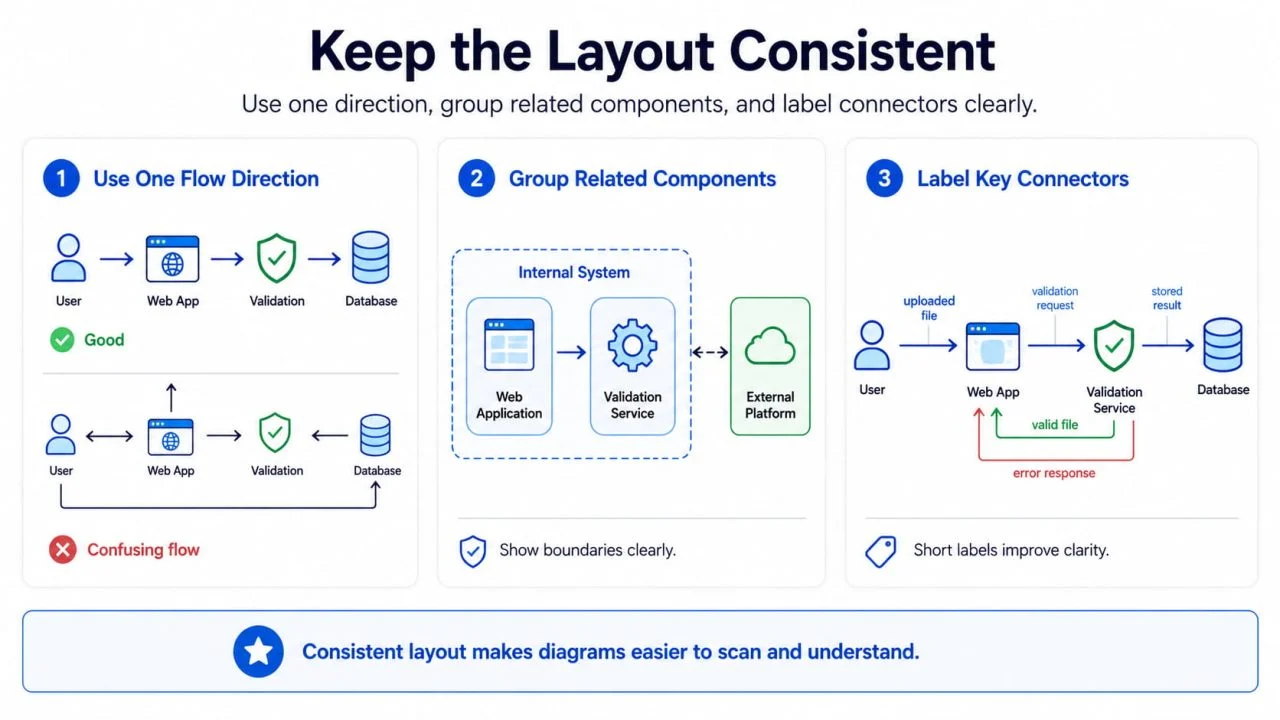

الحفاظ على تخطيط متسقة
يعمل التخطيط من اليسار إلى اليمين بشكل جيد لسير العمل المتسلسل لأن القارئ يمكنه متابعة العملية في اتجاه واحد. قد يكون الهيكل من أعلى إلى أسفل أكثر ملاءمة للتسلسل الهرمي أو بنية النظام.
الاتجاه المحدد مهم أقل من الاتساق. يصبح من الصعب مسح الرسم التخطيطي عندما يتحرك التدفق الرئيسي من اليسار إلى اليمين ، ثم لأعلى ، ثم يعود عبر الصفحة.
يجب أن تظهر المكونات ذات الصلة أيضًا قريبة من بعضها البعض. قد ينتمي تطبيق الويب وخدمة التحقق من الصحة إلى قسم "النظام الداخلي" ، بينما يجب أن يظهر نظام أساسي تابع لجهة خارجية في منطقة خارجية منفصلة بوضوح. يساعد هذا التجميع القراء على فهم ملكية النظام وحدوده.
يجب أن تستخدم الموصلات المهمة تسميات قصيرة تشرح ما يتحرك بين العقد. تعمل التسميات مثل "الملف الذي تم تحميله" و "طلب التحقق من الصحة" و "الملف الصحيح" و "النتيجة المخزنة" و "الاستجابة للخطأ" على إزالة الغموض دون ملء الرسم التخطيطي بأوصاف طويلة.
كيف تدعم أداة الرسم التخطيطي الذكية العملية ؟

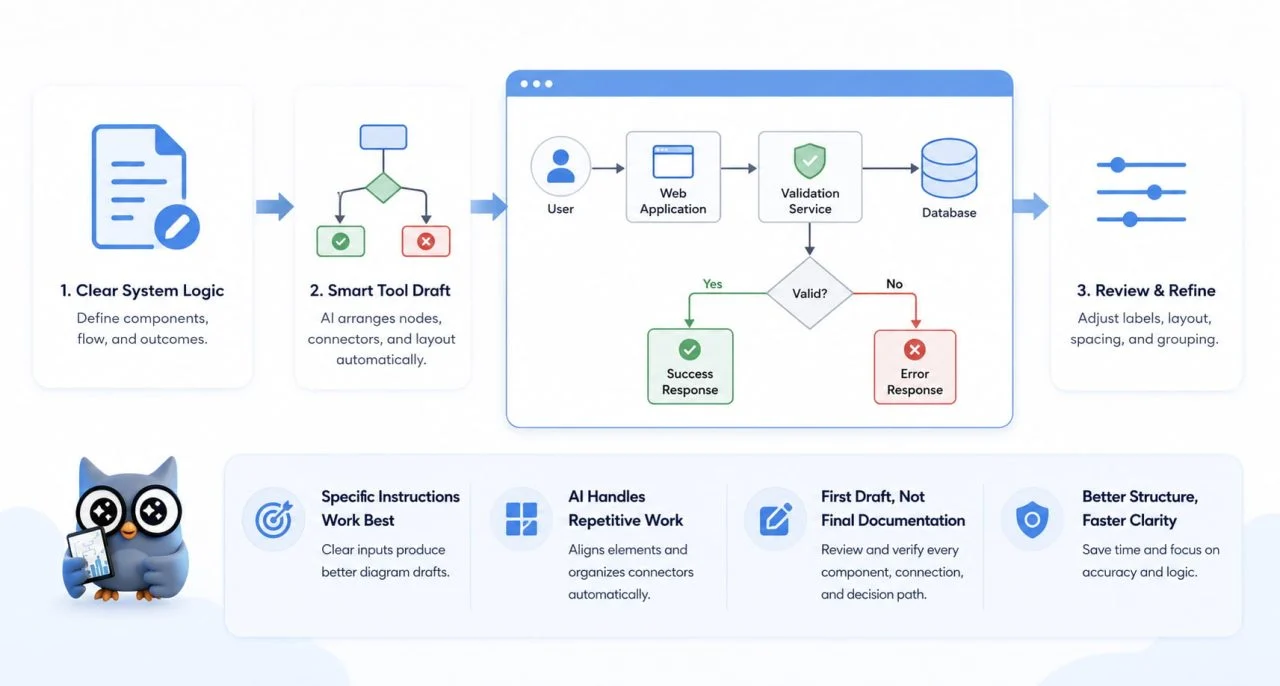

بمجرد أن يصبح منطق النظام واضحًا ، يمكن لأداة الرسم التخطيطي الذكية التعامل مع الكثير من أعمال التخطيط المتكررة. يمكن أن يساعد في ترتيب العقد ومحاذاة العناصر وتنظيم الموصلات دون الحاجة إلى وضع كل شكل يدويًا.
عادةً ما تنتج التعليمات المحددة مسودة أفضل من الطلب الواسع. على سبيل المثال ، فإن طلب رسم تخطيطي من اليسار إلى اليمين يُظهر مستخدمًا يقوم بتحميل ملف من خلال تطبيق ويب ، وإرساله إلى خدمة التحقق من الصحة ، وتخزين ملفات صالحة في قاعدة بيانات ، وإرجاع إما استجابة ناجحة أو خطأ يعطي الأداة بنية محددة.
تحدد هذه التعليمات المكونات الرئيسية ونقطة القرار واتجاه التخطيط والنتيجة الناجحة والنتيجة الفاشلة. على النقيض من ذلك ، فإن الطلب العام "لإنشاء رسم تخطيطي تقني" لا يشرح بشكل كافٍ العلاقات بين العناصر.
يمكن أن يساعد AI Diagram Maker من ChartGen AI في تحويل وصف واضح للنظام إلى بنية رسم تخطيطي أولية. يمكن بعد ذلك مراجعة الإصدار الذي تم إنشاؤه وتعديله لتحسين التسميات والاتجاه والتباعد وتجميع المكونات.
للاستخدام الفني ، يجب التعامل مع الرسم التخطيطي الأول الذي تم إنشاؤه كمسودة هيكلية بدلاً من الوثائق النهائية. لا يزال المستخدم بحاجة إلى تأكيد أن كل مكون حقيقي ، وأن كل اتصال دقيق ، وأن كل مسار قرار يتطابق مع النظام الفعلي.
المشاكل الشائعة للتحقق
يمكن أن يبدو الرسم التخطيطي مصقولًا بينما لا يزال يحتوي على منطق غير واضح أو غير صحيح. إحدى المشكلات الشائعة هي استخدام أسماء العقد الغامضة. يجب ألا يحتاج القراء إلى تخمين ما تفعله كتلة تسمى "الخدمة" أو "العملية" بالفعل.
موصلات العبور هي علامة تحذير أخرى. غالبًا ما تشير إلى أن العقد بحاجة إلى تغيير موضعها أو أن عددًا كبيرًا جدًا من العلاقات يتم عرضها في طريقة عرض واحدة. إذا لم تؤد إعادة ترتيب التخطيط إلى حل المشكلة ، فقد يكون تقسيم المحتوى إلى نظرة عامة عالية المستوى ومخطط دعم مفصل أكثر فعالية.
يمكن أن تؤدي مسارات الإرجاع المفقودة أيضًا إلى إنشاء منطق نظام غير صحيح. في مثال معالجة الملفات ، يجب ألا تظهر قاعدة البيانات للتواصل مباشرة مع المستخدم. يقوم بإرجاع النتيجة المخزنة إلى تطبيق الويب ، والذي يرسل الاستجابة النهائية بعد ذلك. يؤدي إظهار مسار الإرجاع هذا إلى إبقاء مسؤوليات كل مكون واضحة.
أخيرًا ، تجنب تضمين التفاصيل الفنية لمجرد توفرها. الرسم التخطيطي الكامل ليس دائمًا رسمًا تخطيطيًا مفيدًا. يجب إزالة أي عقدة أو ملصق أو موصل لا يساعد في الإجابة على السؤال الرئيسي أو نقله إلى عرض منفصل.
المراجعة النهائية قبل مشاركة الرسم التخطيطي
قبل مشاركة الرسم التخطيطي ، اتبع سير العمل من إجراء المستخدم الأول إلى الاستجابة النهائية كما لو كنت ترى النظام لأول مرة. تحقق مما إذا كان لكل مكون دور واضح ، وما إذا كانت الموصلات تتبع الاتجاه الحقيقي للعملية ، وما إذا كانت التسميات تشرح ما يتحرك بين العقد المتصلة.
يجب أن يكون من السهل التمييز بين المسارات الناجحة والفاشلة. يجب ألا تظهر الخدمات الداخلية والأنظمة الأساسية الخارجية والقرارات والمخرجات كما لو كانت تؤدي نفس الوظيفة. يجب إزالة أي تفاصيل لا تدعم سير العمل الرئيسي أو وضعها في رسم تخطيطي تقني منفصل.
يكون صانع الرسم التخطيطي الفني أكثر فاعلية عندما يتم بالفعل تقليل النظام لمسح العقد ، والاتصالات الدقيقة ، وتدفق واحد ثابت. يمكن لـ AI Diagram Maker تسريع الترتيب الأولي ، لكن الهيكل الذي تم إنشاؤه لا يزال بحاجة إلى المراجعة من قبل شخص يفهم كيفية عمل النظام بالفعل.
لا يحتاج الرسم التخطيطي النهائي إلى تضمين كل التفاصيل الفنية. يحتاج فقط إلى إظهار المعلومات التي يحتاجها القراء لفهم النظام دون شرح إضافي.
