Un diagrama técnico puede volverse confuso incluso antes de que comience el dibujo. El problema generalmente no es el software en sí, sino una descripción del sistema poco clara, repleta de demasiados componentes, conexiones no definidas y niveles de detalle mezclados.

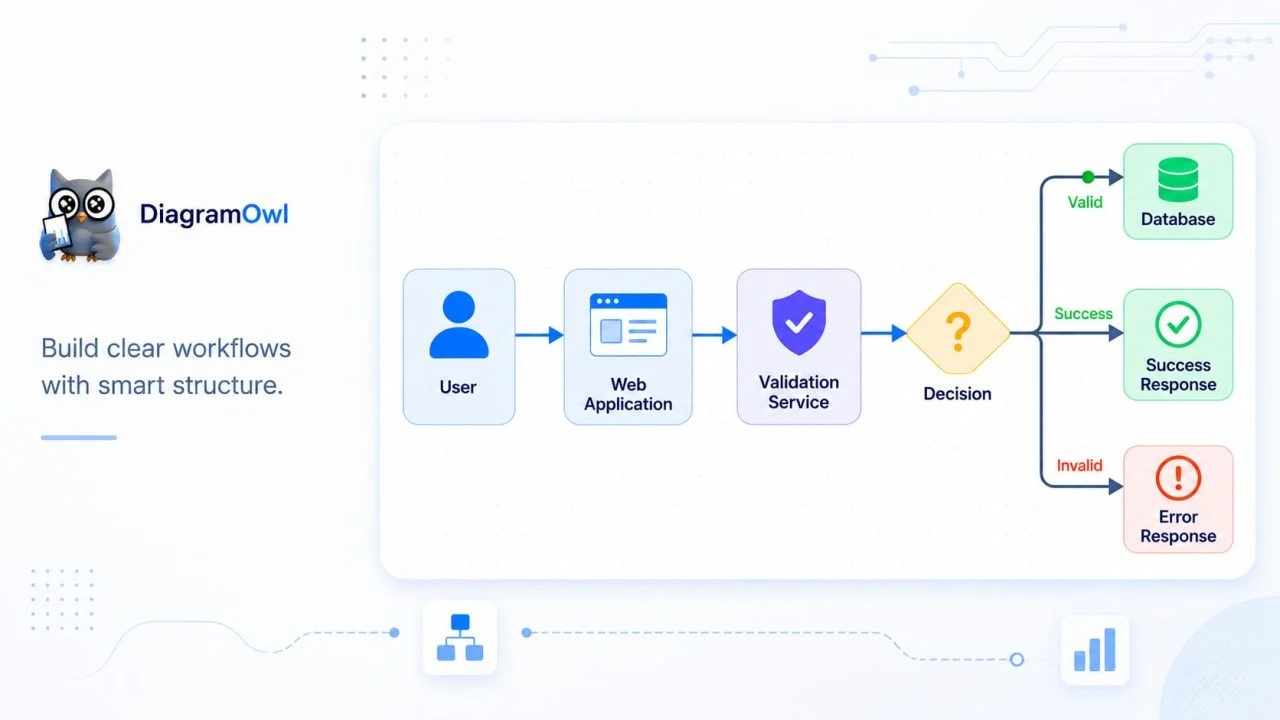

Consideremos un flujo de trabajo sencillo de procesamiento de archivos. Un usuario carga un archivo a través de una aplicación web, y un servicio de validación comprueba si el archivo es válido. Los archivos válidos se almacenan en una base de datos antes de que la aplicación devuelva una respuesta de éxito. Por el contrario, los archivos no válidos provocan una respuesta de error.
Incluso este proceso básico puede volverse difícil de seguir una vez que se añaden módulos internos, servicios externos, sistemas de almacenamiento y rutas de excepción. Sin una estructura clara, el diagrama puede mostrar todos los elementos correctos sin que por ello logre explicar cómo funciona el sistema.
Un creador de diagramas técnicos puede convertir estas relaciones en una estructura visual más clara y reducir el trabajo manual involucrado en la organización de nodos y conectores. Sin embargo, la herramienta todavía necesita una descripción precisa del sistema y cómo se conecta cada parte.
El objetivo no es incluir todos los detalles técnicos en una sola página. Un diagrama útil debe responder a una pregunta principal y presentar el sistema con un nivel de detalle coherente.
¿Por qué los diagramas técnicos se vuelven difíciles de leer?
Los diagramas técnicos suelen ser difíciles de comprender porque contienen demasiados elementos, conexiones poco claras o varios niveles de detalle técnico en una misma vista.
En el ejemplo de procesamiento de archivos, el diagrama principal solo necesita mostrar al usuario, la aplicación web, el servicio de validación, el punto de decisión, la base de datos, la respuesta de éxito y la respuesta de error. Si el mismo diagrama también incluye endpoints de API, tablas de base de datos, reglas de autenticación, formatos de archivo, configuraciones de servidor y códigos de error individuales, el proceso principal se vuelve mucho más difícil de seguir.
Las conexiones también pueden generar confusión. Una flecha entre la aplicación web y el servicio de validación indica que ambos componentes se comunican, pero no explica qué se envía ni por qué existe esa conexión. Una etiqueta breve como "archivo cargado", "solicitud de validación" o "resultado de validación" le otorga a la relación un propósito más claro.

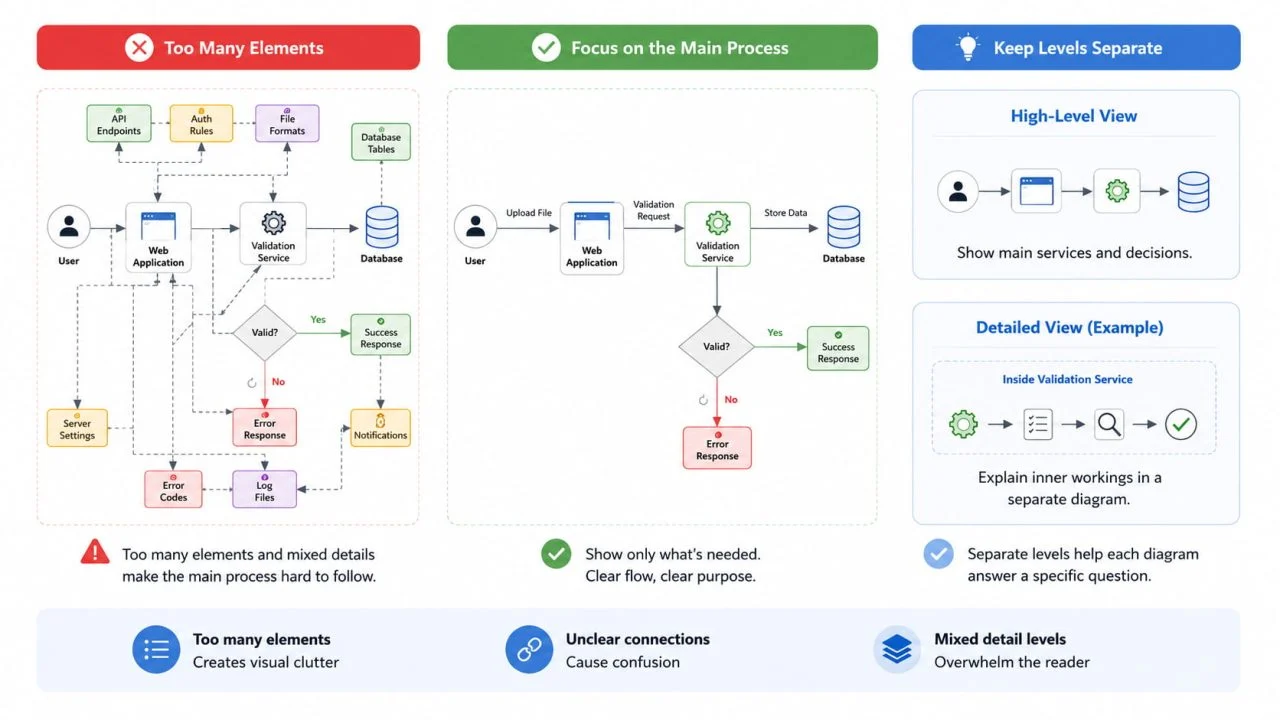

Surge otro problema cuando un diagrama mezcla etapas generales del sistema con operaciones técnicas sumamente detalladas. Un diagrama de alto nivel puede mostrar los servicios y decisiones principales, mientras que un diagrama independiente explica lo que ocurre dentro del servicio de validación. Mantener estos niveles separados permite que cada diagrama responda a una pregunta específica sin abrumar al lector.
¿Qué preparativos se deben hacer antes de crear el diagrama?
Una herramienta de diagrama puede organizar la información, pero no puede corregir automáticamente una descripción poco clara del sistema. Antes de usar un creador de diagramas técnicos, defina el propósito del diagrama, identifique los nodos principales y describa el proceso en un lenguaje sencillo.
Define una pregunta principal
Cada diagrama debe responder a una pregunta clara. En el caso del sistema de procesamiento de archivos, esa pregunta podría ser: «¿Cómo se desplaza un archivo cargado a través de la validación, el almacenamiento y la respuesta final?»
Esta pregunta determina qué elementos deben incluirse en el diagrama. La información sobre los permisos de usuario, la configuración del servidor o la estructura detallada de la base de datos puede seguir siendo importante, pero no es necesario que aparezca a menos que ayude a explicar el flujo de trabajo principal.
Definir la pregunta con antelación también evita que el diagrama se convierta en una recopilación genérica de todo lo relacionado con el sistema. Cada nodo y conector debe contribuir directamente a la explicación.

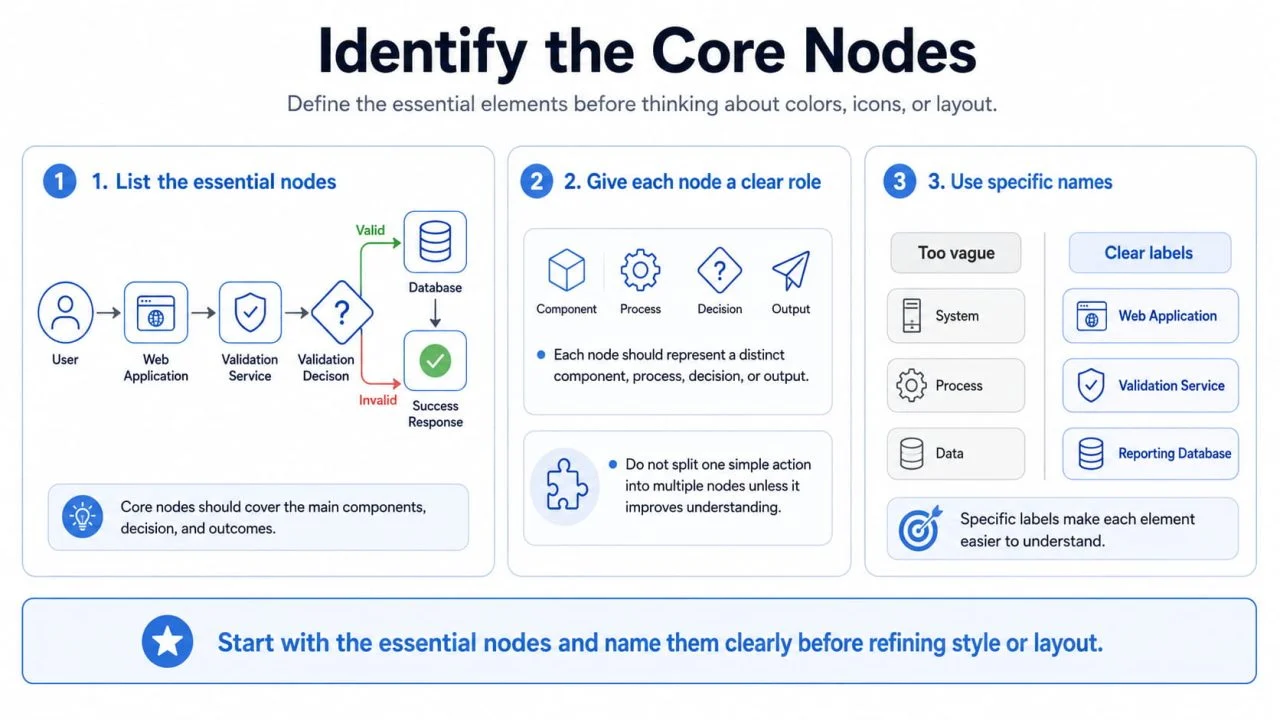

Identificar los nodos principales
Antes de pensar en colores, iconos o maquetación, anota los elementos esenciales. En este ejemplo, los nodos principales son el usuario, la aplicación web, el servicio de validación, la decisión de validación de archivos, la base de datos, la respuesta de éxito y la respuesta de error.
Cada nodo debe representar un componente, proceso, decisión o resultado distinto. Una acción sencilla no debe dividirse en varios nodos, a menos que dicha separación ayude a los lectores a comprender una parte importante del sistema.
Los nombres de los nodos también deben ser específicos. Etiquetas como «Sistema», «Proceso» o «Datos» aportan muy poca información. Nombres como «Aplicación web», «Servicio de validación» y «Base de datos de informes» facilitan la comprensión del rol de cada elemento.
Describe el flujo en lenguaje sencillo
Antes de generar el diagrama, explique el proceso en un breve párrafo. Por ejemplo, el usuario carga un archivo a través de la aplicación web, que envía el archivo al servicio de validación. Si el archivo es válido, se almacena en la base de datos y la aplicación web devuelve una respuesta de éxito. Si el archivo no es válido, la aplicación devuelve una respuesta de error en su lugar.
Esta descripción otorga al diagrama una secuencia clara. También ayuda a un generador de diagramas visuales a distinguir entre componentes del sistema, acciones, decisiones y salidas.
Una solicitud vaga como «crear un diagrama para un sistema de archivos» deja demasiadas relaciones sin definir. Una descripción precisa le brinda a la herramienta una base mucho más sólida para el diseño inicial.
¿Cómo elaborar un diagrama de bloques claro?
Un creador de diagramas de bloques funciona de manera óptima cuando el proceso se ha dividido en etapas funcionales claras. Cada nodo debe tener una función específica, mientras que los conectores deben mostrar cómo se mueven la información o las acciones a través del sistema.
Comience con el proceso principal
Comience con la versión más sencilla del flujo de trabajo: el usuario envía el archivo a la aplicación web, esta lo remite al servicio de validación, y el resultado de la validación determina los pasos siguientes.
Cuando el archivo es válido, se traslada a la base de datos. La base de datos devuelve el resultado almacenado a la aplicación web, que a su vez envía una respuesta de éxito al usuario. Cuando el archivo no es válido, el resultado de la validación se devuelve a la aplicación web, que envía una respuesta de error.
Esta estructura mantiene las responsabilidades claras: la base de datos almacena y devuelve información a la aplicación, mientras que la aplicación sigue siendo responsable de la comunicación con el usuario.
Los componentes adicionales deben dar soporte a este proceso principal en lugar de competir con él. Si un servicio no ayuda a explicar el flujo principal, es posible que deba incluirse en un diagrama de soporte más detallado.
Agregar rutas de decisión con cuidado
Los puntos de decisión deben aparecer cuando modifican la dirección del flujo de trabajo. En este ejemplo, «¿Es válido el archivo?» es esencial, ya que la respuesta determina si el archivo se almacena o se rechaza.
Los dos resultados deben etiquetarse claramente para que el lector pueda comprender los caminos exitosos y fallidos sin tener que seguir varios conectores.
No todas las excepciones técnicas necesitan una rama propia. Mostrar todos los errores de servidor, condiciones de tiempo de espera y mensajes de validación posibles puede hacer que el diagrama sea más completo, pero puede ocultar la lógica principal. Las excepciones menores pueden permanecer en la documentación de apoyo, a menos que modifiquen significativamente el proceso.

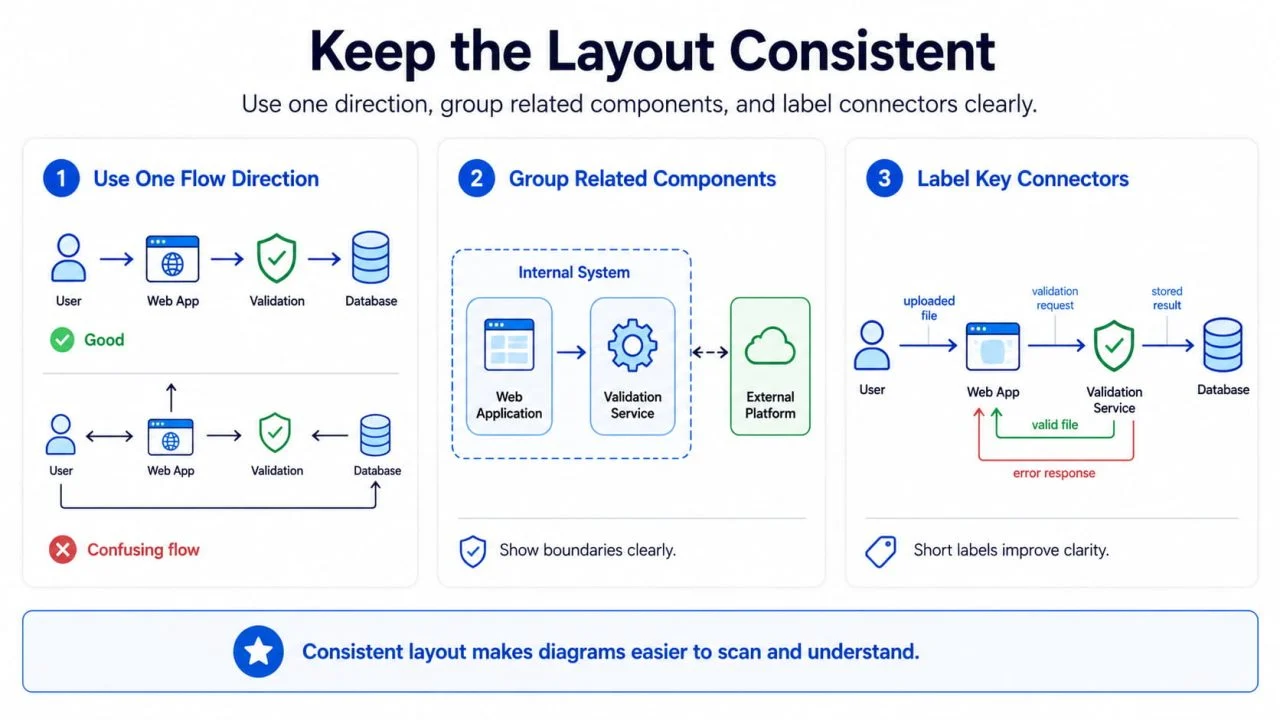

Mantén la coherencia del diseño
Un diseño de izquierda a derecha funciona bien para un flujo de trabajo secuencial, ya que el lector puede seguir el proceso en una sola dirección. Una estructura de arriba abajo puede ser más adecuada para una jerarquía o una arquitectura de sistemas.
La dirección específica es menos importante que la coherencia. Un diagrama se vuelve difícil de leer cuando el flujo principal va de izquierda a derecha, luego hacia arriba y después vuelve a cruzar la página.
Los componentes relacionados también deben aparecer cerca unos de otros. La aplicación web y el servicio de validación pueden pertenecer a una sección de «Sistema Interno», mientras que una plataforma de terceros debe aparecer en un área externa claramente separada. Esta agrupación ayuda a los lectores a comprender la propiedad y los límites del sistema.
Los conectores importantes deben utilizar etiquetas breves que expliquen qué se transmite entre los nodos. Etiquetas como «archivo cargado», «solicitud de validación», «archivo válido», «resultado almacenado» y «respuesta de error» eliminan la ambigüedad sin saturar el diagrama con descripciones extensas.

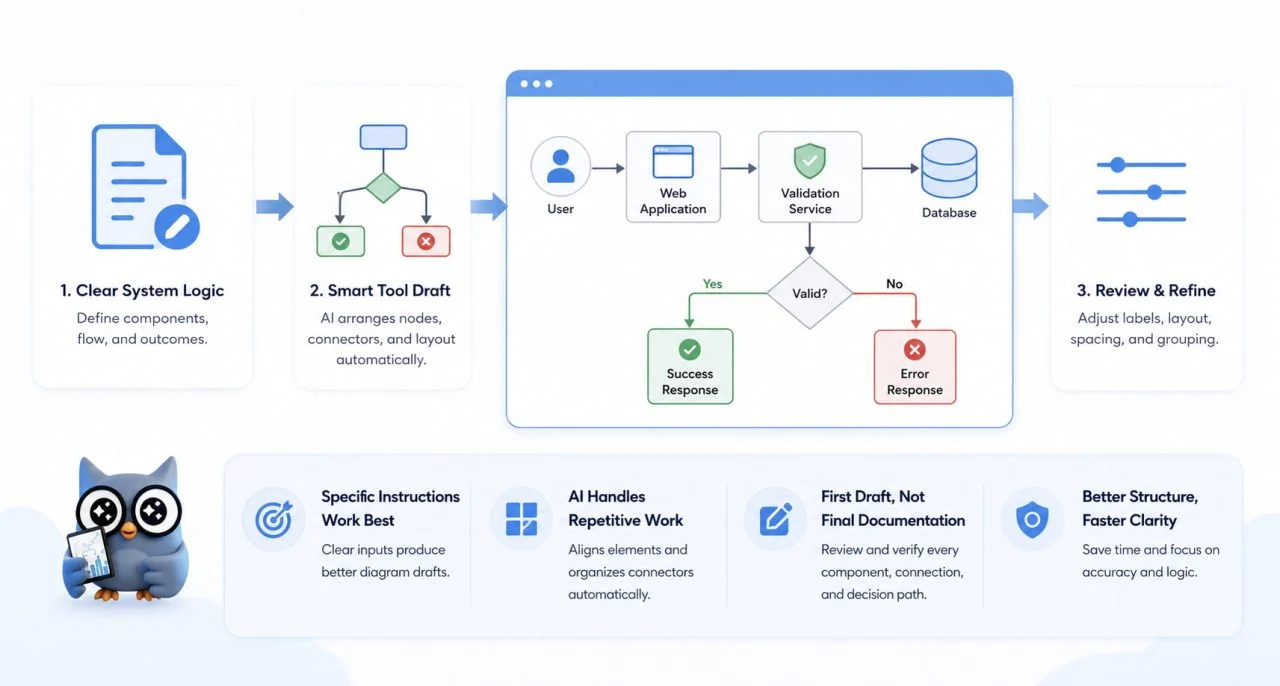

¿Cómo apoya una herramienta de diagramas inteligentes el proceso?
Una vez que la lógica del sistema está clara, una herramienta de diagramas inteligente puede encargarse de gran parte del trabajo de diseño repetitivo. Puede ayudar a organizar los nodos, alinear los elementos y ordenar los conectores sin necesidad de posicionar cada forma manualmente.
Una instrucción específica suele generar un borrador mejor que una solicitud general. Por ejemplo, pedir un diagrama de izquierda a derecha que muestre a un usuario subiendo un archivo a través de una aplicación web, enviándolo a un servicio de validación, almacenando los archivos válidos en una base de datos y devolviendo una respuesta de éxito o de error le otorga a la herramienta una estructura definida.
Esta instrucción identifica los componentes principales, punto de decisión, dirección de diseño, resultado exitoso y resultado fallido. Por el contrario, una solicitud general para "crear un diagrama técnico" no explica lo suficiente sobre las relaciones entre los elementos.
El creador de diagramas con IA de ChartGen AI puede ayudar a convertir una descripción clara del sistema en una estructura de diagrama inicial. Posteriormente, la versión generada se puede revisar y ajustar para mejorar las etiquetas, la dirección, el espaciado y la agrupación de componentes.
Para uso técnico, el primer diagrama generado debe considerarse como un borrador estructural y no como documentación final. El usuario aún debe confirmar que cada componente sea real, cada conexión sea precisa y cada ruta de decisión coincida con el sistema real.
Problemas comunes que deben revisarse
Un diagrama puede parecer pulido y, aun así, contener lógica poco clara o incorrecta. Un problema común es el uso de nombres de nodos vagos. Los lectores no deberían tener que adivinar qué hace realmente un bloque llamado "Servicio" o "Proceso".
Los conectores cruzados son otro signo de advertencia. Generalmente indican que los nodos necesitan ser reposicionados o que se están mostrando demasiadas relaciones en una sola vista. Si reorganizar el diseño no resuelve el problema, puede ser más eficaz dividir el contenido en una vista general de alto nivel y un diagrama de apoyo detallado.
La falta de rutas de retorno también puede generar una lógica de sistema incorrecta. En el ejemplo del procesamiento de archivos, la base de datos no debería parecer que se comunica directamente con el usuario: devuelve el resultado almacenado a la aplicación web, que a su vez envía la respuesta final. Mostrar esta ruta de retorno mantiene claras las responsabilidades de cada componente.
Por último, evita incluir detalles técnicos solo porque estén disponibles. Un diagrama completo no siempre es un diagrama útil. Cualquier nodo, etiqueta o conector que no ayude a responder la pregunta principal debe eliminarse o trasladarse a una vista independiente.
Revisión final antes de compartir el diagrama
Antes de compartir el diagrama, sigue el flujo de trabajo desde la primera acción del usuario hasta la respuesta final como si estuvieras conociendo el sistema por primera vez. Comprueba si cada componente tiene una función clara, si los conectores siguen la dirección real del proceso y si las etiquetas explican qué se transmite entre los nodos conectados.
Los caminos exitosos y fallidos deben ser fáciles de distinguir. Los servicios internos, las plataformas externas, las decisiones y los resultados no deben parecer que cumplen la misma función. Cualquier detalle que no respalde el flujo de trabajo principal debe eliminarse o colocarse en un diagrama técnico separado.
Un creador de diagramas técnicos resulta más eficaz cuando el sistema ya se ha reducido a nodos claros, conexiones precisas y un flujo coherente. Un creador de diagramas con inteligencia artificial puede acelerar la disposición inicial, pero la estructura generada aún debe ser revisada por alguien que comprenda cómo funciona realmente el sistema.
El diagrama final no necesita incluir todos los detalles técnicos. Solo debe mostrar la información que los lectores necesitan para comprender el sistema sin explicaciones adicionales.
