기술 다이어그램은 도면을 작성하기도 전에 혼란스러워질 수 있습니다. 문제는 대개 소프트웨어 자체가 아니라, 구성 요소가 너무 많고 연결 관계가 정의되지 않았으며 세부 수준이 뒤섞인 불명확한 시스템 설명에 있습니다.

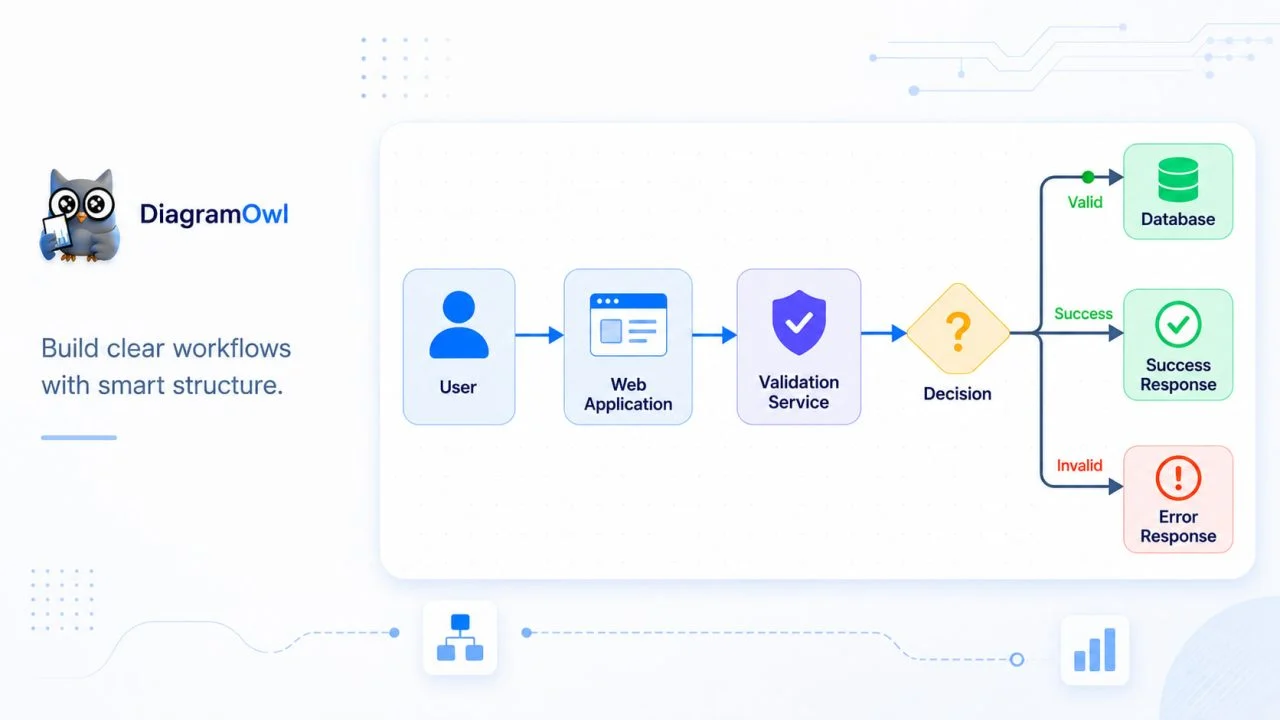

간단한 파일 처리 워크플로우를 생각해 보십시오. 사용자가 웹 애플리케이션을 통해 파일을 업로드하면 유효성 검사 서비스에서 해당 파일이 유효한지 확인합니다. 유효한 파일은 애플리케이션이 성공 응답을 반환하기 전에 데이터베이스에 저장되며, 유효하지 않은 파일은 대신 오류 응답을 트리거합니다.
내부 모듈, 외부 서비스, 스토리지 시스템, 예외 경로가 추가되면 이 기본적인 프로세스조차 따라가기 어려워질 수 있습니다. 명확한 구조가 없으면 다이어그램에 모든 올바른 요소가 표시되더라도 시스템이 어떻게 작동하는지 설명하지 못할 수 있습니다.
기술 다이어그램 제작 도구는 이러한 관계를 보다 명확한 시각적 구조로 변환하고 노드와 연결선을 배치하는 데 드는 수작업을 줄일 수 있습니다. 하지만 이 도구는 여전히 시스템에 대한 정확한 설명과 각 부분이 어떻게 연결되는지에 대한 정보를 필요로 합니다.
목표는 모든 기술적 세부 사항을 한 페이지에 담는 것이 아닙니다. 유용한 다이어그램은 하나의 주요 질문에 답하고 일관된 수준의 세부 사항으로 시스템을 제시해야 합니다.
기술 다이어그램이 읽기 어려워지는 이유는 무엇인가?

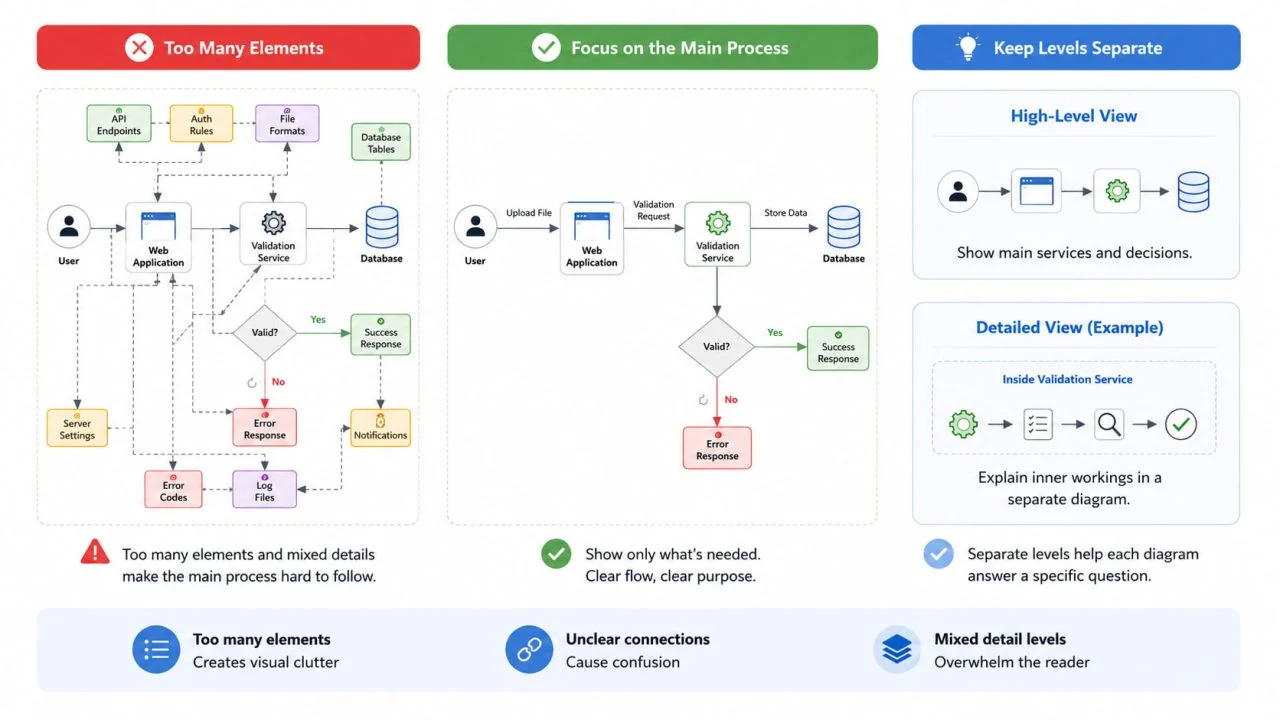

기술 도면은 일반적으로 동일한 뷰에 너무 많은 요소, 불분명한 연결 관계, 혹은 여러 단계의 기술적 세부 사항이 포함되어 있기 때문에 이해하기 어려워집니다.
파일 처리 예시에서 주요 다이어그램에는 사용자, 웹 애플리케이션, 유효성 검사 서비스, 의사 결정 지점, 데이터베이스, 성공 응답 및 오류 응답만 표시하면 될 수 있습니다. 동일한 다이어그램에 API 엔드포인트, 데이터베이스 테이블, 인증 규칙, 파일 형식, 서버 설정 및 개별 오류 코드까지 포함되면 주요 프로세스를 파악하기가 훨씬 어려워집니다.
연결은 또한 혼란을 일으킬 수 있습니다. 웹 응용 프로그램과 유효성 검사 서비스 사이의 화살표는 두 구성 요소가 통신함을 나타내지만 전송되는 내용이나 연결이 존재하는 이유를 설명하지는 않습니다. "업로드된 파일", "유효성 검사 요청" 또는 "유효성 검사 결과"와 같은 짧은 레이블은 관계를 보다 명확하게 합니다.
다이어그램이 광범위한 시스템 단계와 매우 상세한 기술 작업을 혼합할 때 또 다른 문제가 나타납니다. 높은 수준의 다이어그램은 주요 서비스와 결정을 보여줄 수 있고, 별도의 다이어그램은 검증 서비스 내에서 일어나는 일을 설명합니다. 이러한 수준을 별도로 유지하면 각 다이어그램이 독자를 압도하지 않고 특정 질문에 답할 수 있습니다.
다이어그램을 생성하기 전 준비 사항
다이어그램 도구는 정보를 정리할 수는 있지만, 불명확한 시스템 설명을 자동으로 해 주지는 못합니다. 기술용 다이어그램 제작 도구를 사용하기 전에 다이어그램의 목적을 정의하고, 주요 노드를 식별한 뒤, 평이한 언어로 프로세스를 설명하십시오.
하나의 주요 질문 정의하기
모든 다이어그램은 명확한 하나의 질문에 답해야 합니다. 파일 처리 시스템의 경우 그 질문은 “업로드된 파일이 검증, 저장, 최종 응답 과정을 어떻게 거치는가?”일 수 있습니다.
이 질문은 다이어그램에 무엇을 포함해야 하는지를 결정합니다. 사용자 권한, 서버 구성 또는 상세한 데이터베이스 구조에 관한 정보는 여전히 중요할 수 있지만, 주요 워크플로우를 설명하는 데 도움이 되지 않는 한 해당 정보를 표시할 필요는 없습니다.
먼저 질문을 정의하면 다이어그램이 시스템과 관련된 모든 내용을 아무렇게나 모아 놓은 일반적인 집합이 되는 것을 방지할 수 있습니다. 각 노드와 연결선은 설명에 직접적으로 기여해야 합니다.

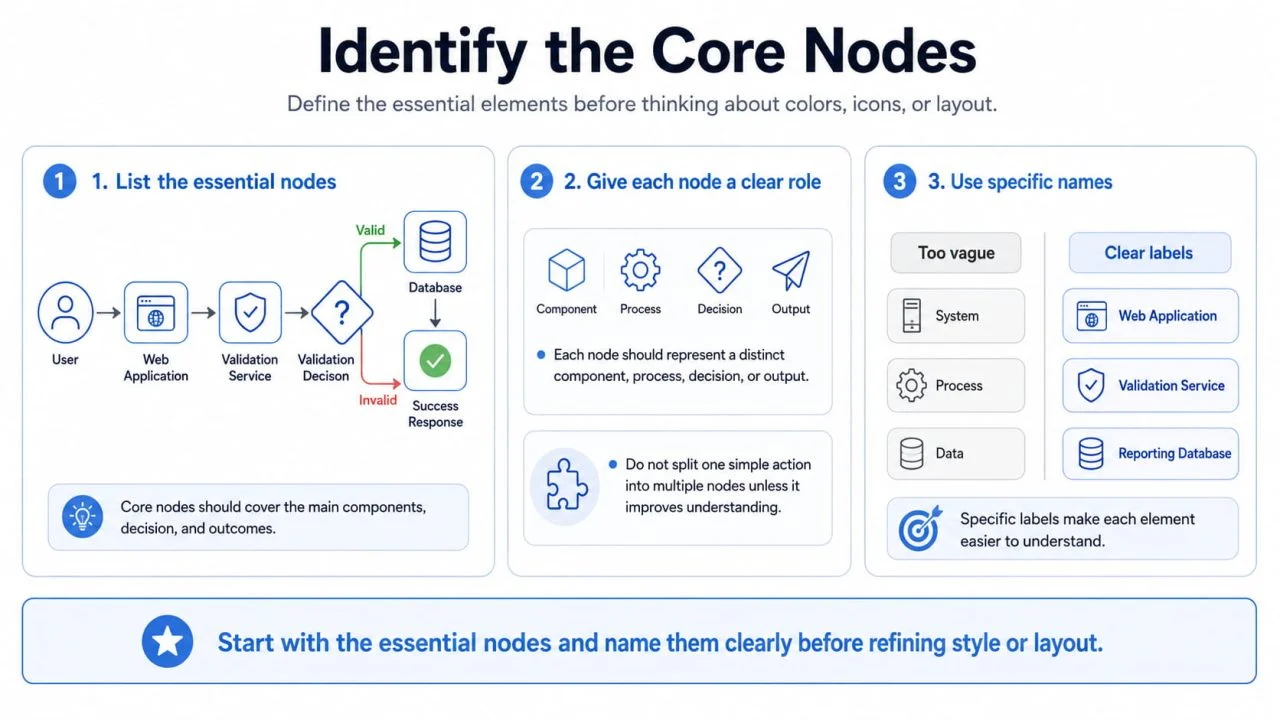

핵심 노드 식별
색상, 아이콘 또는 레이아웃을 고려하기 전에 핵심 요소를 먼저 적어두세요. 이 예시에서 핵심 노드는 사용자, 웹 애플리케이션, 유효성 검사 서비스, 파일 유효성 검사 판단, 데이터베이스, 성공 응답, 오류 응답입니다.
각 노드는 고유한 구성 요소, 프로세스, 의사 결정 또는 결과물을 나타내야 합니다. 해당 분리가 독자가 시스템의 중요한 부분을 이해하는 데 도움이 되는 경우가 아니면, 단순한 하나의 작업을 여러 노드로 나누어서는 안 됩니다.
노드 이름도 구체적이어야 합니다. "시스템", "프로세스" 또는 "데이터"와 같은 레이블은 정보가 너무 적습니다. "웹 애플리케이션", "유효성 검사 서비스" 및 "리포팅 데이터베이스"와 같은 이름은 각 요소의 역할을 더 쉽게 이해할 수 있게 합니다.
일반적인 언어로 흐름 설명하기
다이어그램을 생성하기 전에 해당 프로세스를 짧은 단락으로 설명하십시오. 예를 들어 사용자는 웹 애플리케이션을 통해 파일을 업로드하고, 웹 애플리케이션은 해당 파일을 유효성 검사 서비스로 전송합니다. 파일이 유효하면 데이터베이스에 저장되고, 웹 애플리케이션은 성공 응답을 반환합니다. 파일이 유효하지 않으면 대신 애플리케이션이 오류 응답을 반환합니다.
이 설명은 다이어그램에 명확한 순서를 부여합니다. 또한 시각적 다이어그램 생성기가 시스템 구성 요소, 동작, 의사 결정 및 출력을 구분하는 데 도움이 됩니다.
"파일 시스템용 다이어그램을 만들어라"처럼 모호한 요청은 정의되지 않은 관계가 너무 많이 남습니다. 정확한 설명은 도구가 초기 레이아웃을 구성할 때 훨씬 더 탄탄한 기반을 제공합니다.
명확한 블록 다이어그램을 작성하는 방법은 무엇인가요?
블록 다이어그램 제작 도구는 프로세스가 명확한 기능별 단계로 나뉘어 있을 때 가장 효과적으로 작동합니다. 각 노드는 고유한 역할을 가져야 하며, 연결선은 정보나 작업이 시스템 내에서 어떻게 이동하는지를 보여주어야 합니다.
메인 프로세스부터 시작하세요
가장 간단한 버전의 워크플로우부터 시작하세요. 사용자가 웹 애플리케이션에 파일을 전송하면 애플리케이션은 해당 파일을 검증 서비스로 보내고, 검증 결과에 따라 다음 단계가 결정됩니다.
파일이 유효하면 데이터베이스로 이동합니다. 데이터베이스는 저장된 결과를 웹 애플리케이션에 반환하고, 웹 애플리케이션은 이를 받아 사용자에게 성공 응답을 전송합니다. 파일이 유효하지 않은 경우 검증 결과가 웹 애플리케이션에 반환되며, 웹 애플리케이션은 오류 응답을 전송합니다.
이 구조는 책임을 명확하게 유지합니다. 데이터베이스는 애플리케이션에 정보를 저장하고 반환하는 반면, 애플리케이션은 사용자와의 통신에 대한 책임을 집니다.
추가 구성 요소는 이 주요 프로세스를 지원해야 하며, 경쟁해서는 안 됩니다. 특정 서비스가 주요 흐름을 설명하는 데 도움이 되지 않는다면, 해당 서비스는 더 상세한 지원 다이어그램에 포함되어야 할 수 있습니다.
의사 결정 경로를 신중하게 추가하십시오
의사 결정 지점은 워크플로우의 흐름 방향이 바뀔 때 나타나야 합니다. 이 예시에서 "파일이 유효한가?"라는 질문은 답변에 따라 파일을 저장할지 거부할지가 결정되기 때문에 필수적입니다.
두 가지 결과는 명확하게 라벨링되어야 하며, 이를 통해 독자는 여러 연결선을 일일이 따라가지 않아도 성공 경로와 실패 경로를 파악할 수 있어야 합니다.
모든 기술적 예외에 대해 별도의 분기를 만들 필요는 없습니다. 발생 가능한 모든 서버 오류, 타임아웃 상황, 유효성 검사 메시지를 모두 표시하면 다이어그램이 더 완전해 보일 수는 있지만, 오히려 주요 로직이 가려질 수 있습니다. 경미한 예외는 프로세스에 중대한 영향을 미치는 경우가 아니면 보충 문서에 남겨두어도 됩니다.

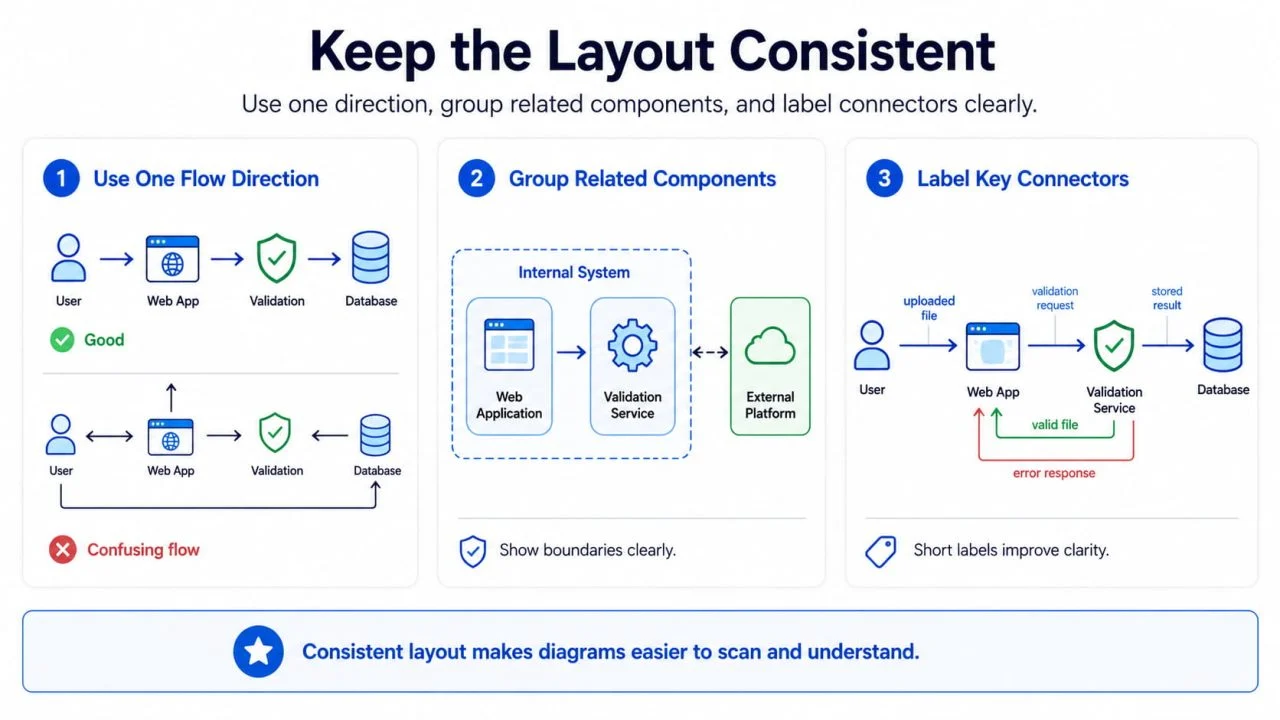

레이아웃 일관성 유지
왼쪽에서 오른쪽으로 이어지는 레이아웃은 순차적인 워크플로우에 적합합니다. 독자가 한 방향으로 프로세스를 따라갈 수 있기 때문입니다. 위에서 아래로 이어지는 구조는 계층 구조나 시스템 아키텍처에 더 적합할 수 있습니다.
구체적인 방향보다 일관성이 더 중요합니다. 주요 흐름이 왼쪽에서 오른쪽으로 이어지다가 위로 향한 다음 다시 페이지 반대편으로 가면 다이어그램을 훑어보기 어려워집니다.
관련 구성 요소는 서로 가깝게 배치해야 합니다. 웹 애플리케이션과 유효성 검사 서비스는 '내부 시스템' 섹션에 포함될 수 있으며, 타사 플랫폼은 명확하게 구분된 외부 영역에 표시되어야 합니다. 이러한 그룹화는 독자가 시스템의 소유권과 경계를 이해하는 데 도움이 됩니다.
중요한 커넥터는 노드 간에 이동하는 내용을 설명하는 짧은 레이블을 사용해야 합니다. '업로드된 파일', '유효성 검사 요청', '유효한 파일', '저장된 결과', '오류 응답'과 같은 레이블은 긴 설명으로 다이어그램을 채우지 않으면서도 모호함을 없애줍니다.

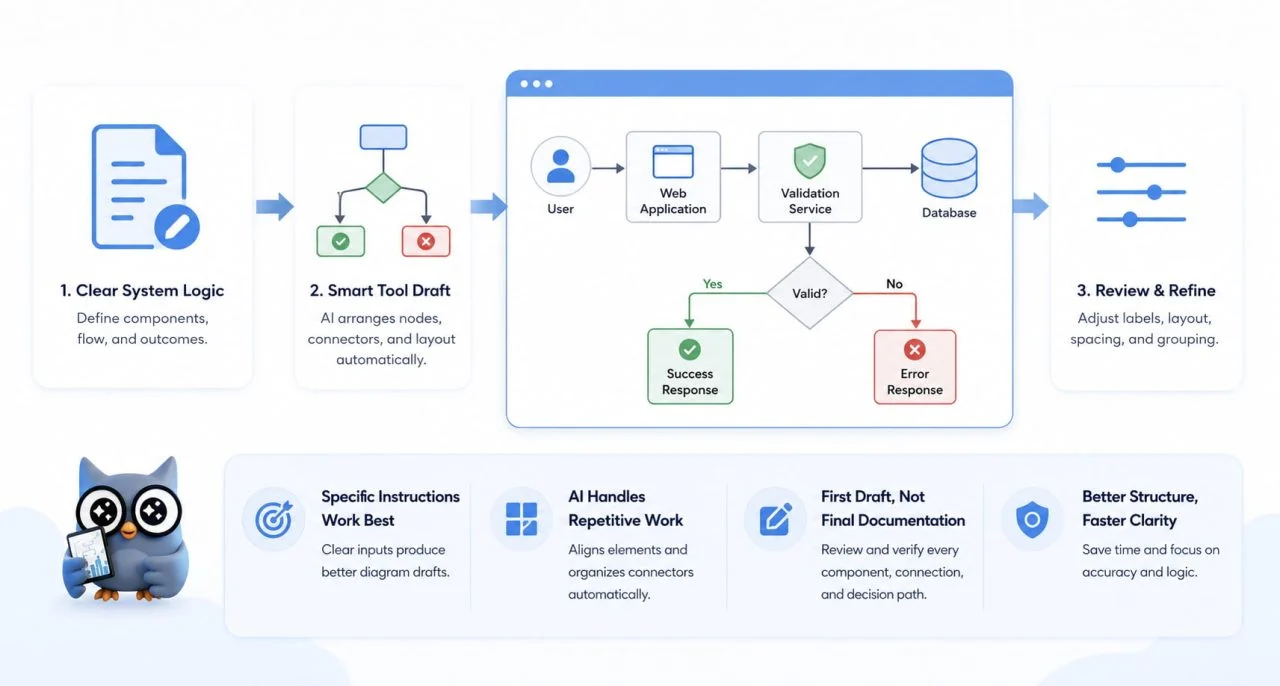

스마트 다이어그램 도구가 프로세스를 지원하는 방식
시스템 로직이 명확해지면 스마트 다이어그램 도구가 반복적인 레이아웃 작업의 대부분을 처리할 수 있습니다. 이 도구는 모든 도형을 수동으로 배치할 필요 없이 노드를 정렬하고 요소를 맞추며 연결선을 정리하는 데 도움을 줍니다.
일반적으로 구체적인 지시는 포괄적인 요청보다 더 나은 초안을 생성합니다. 예를 들어 사용자가 웹 애플리케이션을 통해 파일을 업로드하고, 검증 서비스로 전송한 뒤 유효한 파일을 데이터베이스에 저장하고, 성공 또는 오류 응답을 반환하는 과정을 보여주는 왼쪽에서 오른쪽 방향의 다이어그램을 요청하면 도구에 명확한 구조가 제시됩니다.
이 설명서는 주요 구성 요소, 의사 결정 지점, 배치 방향, 성공 결과 및 실패 결과를 식별합니다. 이와 대조적으로 "기술 다이어그램 작성"에 대한 일반적인 요청은 요소 간의 관계에 대해 충분히 설명하지 못합니다.
ChartGen AI의 AI 다이어그램 메이커는 명확한 시스템 설명을 초기 다이어그램 구조로 변환하는 데 도움을 줄 수 있습니다. 생성된 버전은 이후 검토하고 조정하여 레이블, 방향, 간격 및 구성 요소 그룹화를 개선할 수 있습니다.
기술적 용도로 사용할 경우, 최초로 생성된 다이어그램은 완성된 문서가 아니라 구조적 초안으로 취급해야 합니다. 사용자는 여전히 모든 구성 요소가 실제인지, 모든 연결이 정확한지, 모든 결정 경로가 실제 시스템과 일치하는지 확인해야 합니다.
확인해야 할 일반적인 문제
다이어그램은 세련되게 보이더라도 여전히 불분명하거나 잘못된 논리를 담고 있을 수 있습니다. 흔히 발생하는 문제 중 하나는 모호한 노드 이름을 사용하는 것입니다. 독자가 '서비스' 또는 '프로세스'라는 이름의 블록이 실제로 무엇을 하는지 추측해야 할 필요는 없어야 합니다.
교차 연결선은 또 다른 경고 신호입니다. 이는 일반적으로 노드를 재배치해야 하거나 한 보기에 너무 많은 관계가 표시되고 있음을 나타냅니다. 레이아웃을 재정렬해도 문제가 해결되지 않으면 콘텐츠를 상위 수준 개요와 세부 지원 다이어그램으로 나누는 것이 더 효과적일 수 있습니다.
반환 경로가 누락되면 시스템 로직이 잘못 구성될 수도 있습니다. 파일 처리 예시에서 데이터베이스는 사용자와 직접 통신하는 것처럼 보여서는 안 됩니다. 데이터베이스는 저장된 결과를 웹 애플리케이션에 반환하고, 웹 애플리케이션이 최종 응답을 전송합니다. 이 반환 경로를 명확히 표시하면 각 구성 요소의 책임이 분명해집니다.
마지막으로, 기술적 세부 사항이 있다는 이유만으로 무작정 포함하지 마세요. 완벽한 다이어그램이 항상 유용한 다이어그램은 아닙니다. 주요 질문에 답하는 데 도움이 되지 않는 노드, 레이블 또는 커넥터는 모두 제거하거나 별도의 뷰로 옮겨야 합니다.
다이어그램 공유 전 최종 검토
다이어그램을 공유하기 전에, 마치 시스템을 처음 보는 것처럼 첫 번째 사용자 동작부터 최종 응답까지의 워크플로우를 따라가 보세요. 각 구성 요소의 역할이 명확한지, 연결선이 프로세스의 실제 방향을 따르는지, 라벨이 연결된 노드 사이를 이동하는 내용을 설명하는지 확인하세요.
성공적인 경로와 실패한 경로는 쉽게 구분할 수 있어야 합니다. 내부 서비스, 외부 플랫폼, 의사결정 및 결과물은 동일한 기능을 수행하는 것처럼 보여서는 안 됩니다. 주요 워크플로우를 지원하지 않는 모든 세부 사항은 제거하거나 별도의 기술 다이어그램에 배치해야 합니다.
기술 다이어그램 제작 도구는 시스템이 이미 명확한 노드, 정확한 연결, 일관된 흐름으로 정리된 상태에서 가장 효과적으로 활용할 수 있습니다. AI 다이어그램 제작 도구는 초기 배치 속도를 높일 수는 있지만, 생성된 구조는 여전히 시스템의 실제 작동 방식을 이해하는 사람의 검토를 거쳐야 합니다.
최종 다이어그램에는 모든 기술적 세부 사항을 포함할 필요가 없습니다. 독자가 추가 설명 없이 시스템을 이해하는 데 필요한 정보만 보여주면 됩니다.
