Um diagrama técnico pode se tornar confuso antes mesmo de o desenho ser iniciado. O problema geralmente não é o software em si, mas uma descrição de sistema pouco clara, repleta de componentes excessivos, conexões não definidas e níveis de detalhe misturados.

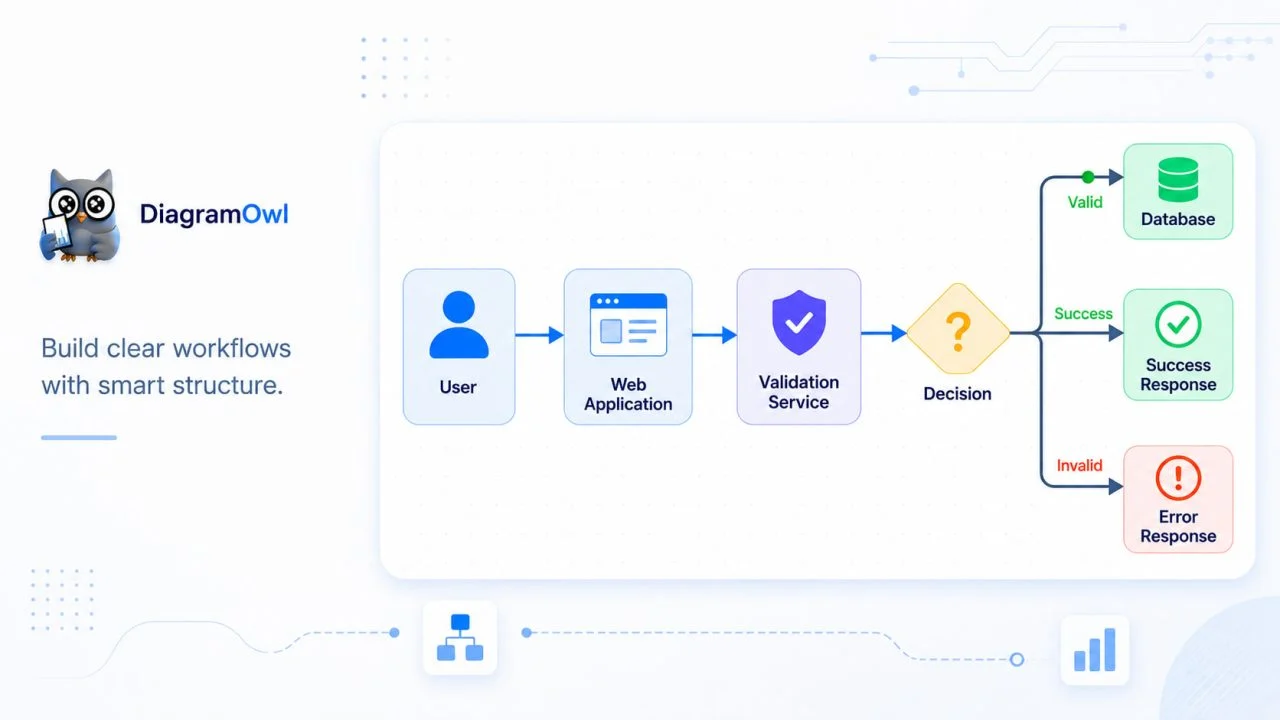

Considere um fluxo de trabalho simples de processamento de arquivos. Um usuário carrega um arquivo por meio de um aplicativo da web, e um serviço de validação verifica se o arquivo é válido. Os arquivos válidos são armazenados em um banco de dados antes que o aplicativo retorne uma resposta de sucesso. Já os arquivos inválidos acionam uma resposta de erro.
Mesmo este processo básico pode se tornar difícil de acompanhar quando são adicionados módulos internos, serviços externos, sistemas de armazenamento e caminhos de exceção. Sem uma estrutura clara, o diagrama pode apresentar todos os elementos corretos, mas ainda assim não conseguir explicar como o sistema funciona.
Um criador de diagramas técnicos pode transformar essas relações numa estrutura visual mais clara e reduzir o trabalho manual envolvido na organização de nós e conectores. No entanto, a ferramenta ainda necessita de uma descrição precisa do sistema e de como cada parte está conectada.
O objetivo não é colocar todos os detalhes técnicos em uma única página. Um diagrama útil deve responder a uma pergunta principal e apresentar o sistema com um nível de detalhe consistente.
Por que os diagramas técnicos se tornam difíceis de ler?

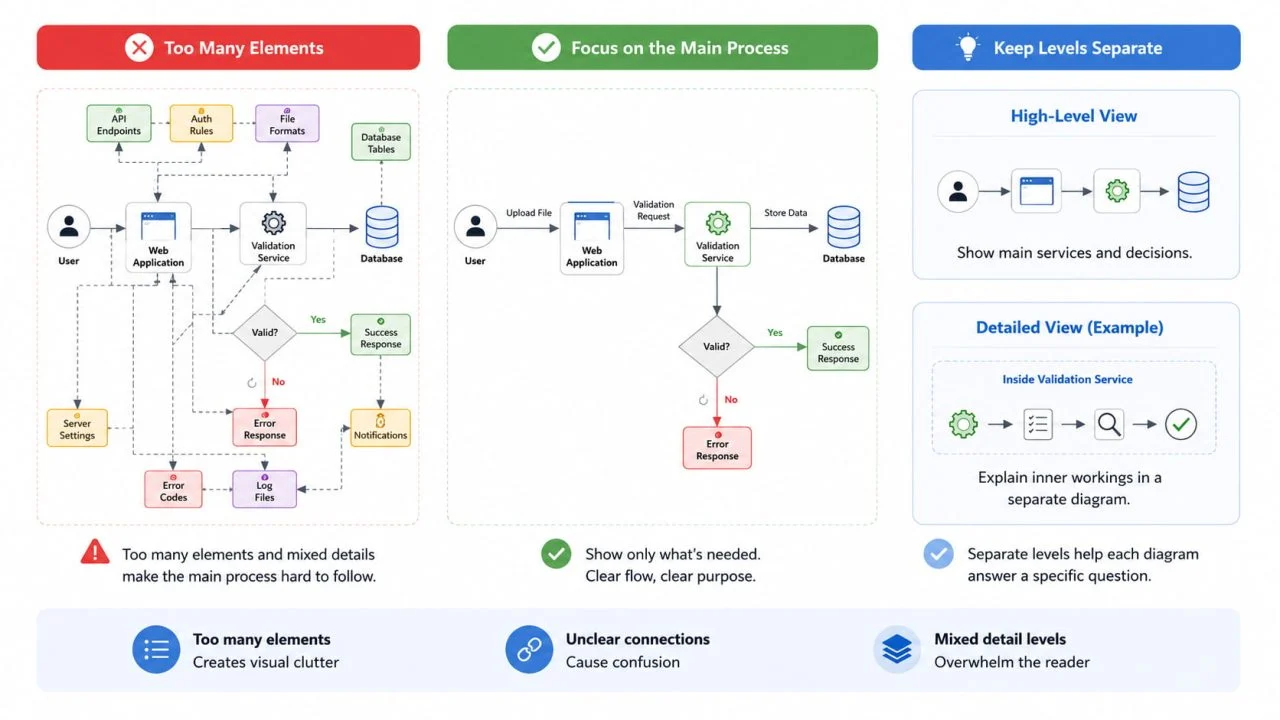

Os diagramas técnicos geralmente se tornam difíceis de entender porque contêm muitos elementos, conexões pouco claras ou vários níveis de detalhes técnicos na mesma visualização.
No exemplo de processamento de arquivos, o diagrama principal pode precisar apenas exibir o usuário, o aplicativo web, o serviço de validação, o ponto de decisão, o banco de dados, a resposta de sucesso e a resposta de erro. Se o mesmo diagrama também incluir endpoints de API, tabelas de banco de dados, regras de autenticação, formatos de arquivo, configurações de servidor e códigos de erro individuais, o processo principal se tornará muito mais difícil de acompanhar.
As conexões também podem gerar confusão. Uma seta entre a aplicação web e o serviço de validação indica que os dois componentes se comunicam, mas não explica o que está sendo enviado nem por que a conexão existe. Um rótulo curto como “arquivo carregado”, “solicitação de validação” ou “resultado da validação” confere um propósito mais claro a essa relação.
Outro problema aparece quando um diagrama mistura estágios amplos do sistema com operações técnicas altamente detalhadas. Um diagrama de alto nível pode mostrar os principais serviços e decisões, enquanto um diagrama separado explica o que acontece dentro do serviço de validação. Manter esses níveis separados permite que cada diagrama responda a uma pergunta específica sem sobrecarregar o leitor.
O que preparar antes de criar o diagrama?
Uma ferramenta de diagramação pode organizar informações, mas não consegue corrigir automaticamente uma descrição de sistema pouco clara. Antes de usar um criador de diagramas técnicos, defina o propósito do diagrama, identifique os nós principais e descreva o processo em linguagem simples.
Defina uma pergunta principal
Cada diagrama deve responder a uma pergunta clara. Para o sistema de processamento de arquivos, essa pergunta pode ser: “Como um arquivo carregado passa pela validação, armazenamento e resposta final?”
Esta questão define o que deve constar no diagrama. Informações sobre permissões de utilizador, configuração do servidor ou estrutura detalhada da base de dados ainda podem ser relevantes, mas não precisam de ser incluídas, a menos que ajudem a explicar o fluxo de trabalho principal.
Definir a questão primeiro também evita que o diagrama se torne uma coleção genérica de tudo o que está relacionado ao sistema. Cada nó e conector deve contribuir diretamente para a explicação.
Identificar os nós principais

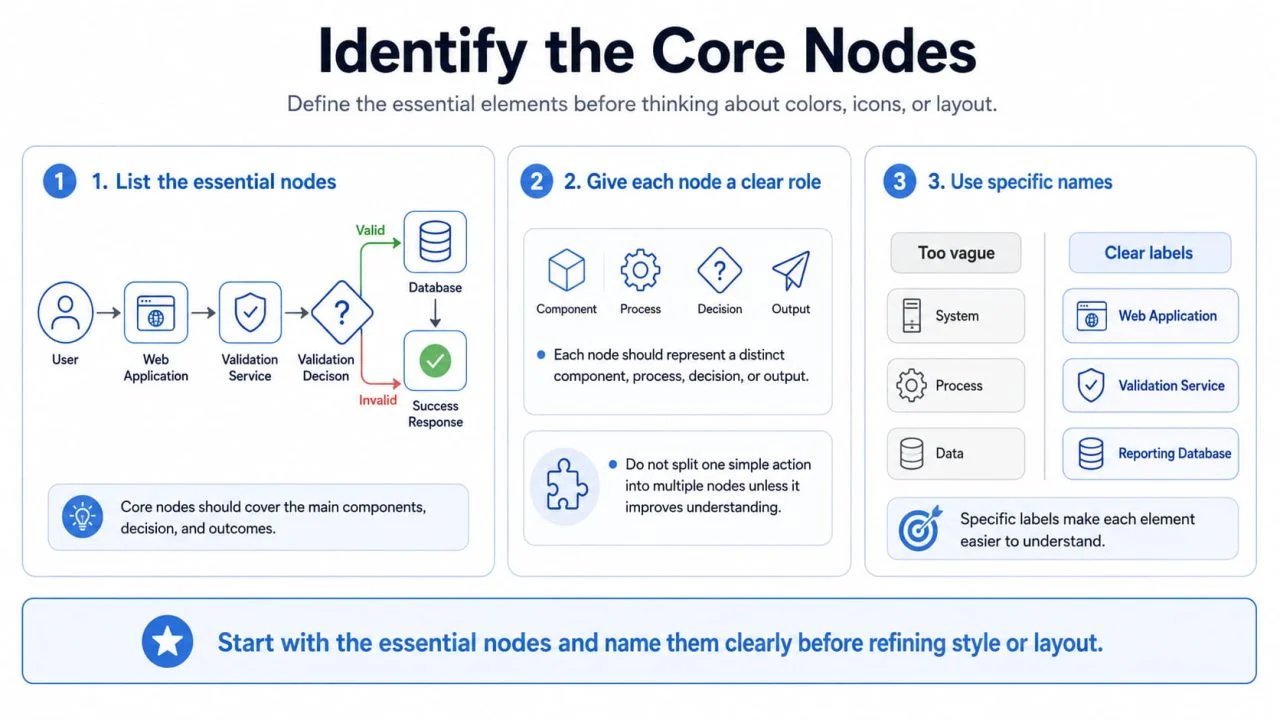

Antes de pensar em cores, ícones ou layout, anote os elementos essenciais. Neste exemplo, os nós principais são o usuário, o aplicativo web, o serviço de validação, a decisão de validação de arquivo, o banco de dados, a resposta de sucesso e a resposta de erro.
Cada nó deve representar um componente, processo, decisão ou resultado distinto. Uma ação simples não deve ser dividida em vários nós, a menos que essa separação ajude os leitores a compreender uma parte importante do sistema.
Os nomes dos nós também devem ser específicos. Rótulos como “Sistema”, “Processo” ou “Dados” fornecem informações insuficientes. Nomes como “Aplicativo Web”, “Serviço de Validação” e “Banco de Dados de Relatórios” facilitam a compreensão da função de cada elemento.
Descreva o fluxo em linguagem simples
Antes de gerar o diagrama, explique o processo em um pequeno parágrafo. Por exemplo, o usuário carrega um arquivo através do aplicativo da Web, que envia o arquivo para o serviço de validação. Se o arquivo for válido, ele será armazenado no banco de dados e o aplicativo da Web retornará uma resposta com sucesso. Se o arquivo for inválido, o aplicativo retornará uma resposta de erro.
Esta descrição confere uma sequência clara ao diagrama. Também ajuda um gerador de diagramas visuais a distinguir entre componentes do sistema, ações, decisões e saídas.
Um pedido vago como “criar um diagrama para um sistema de arquivos” deixa demasiadas relações indefinidas. Uma descrição precisa fornece à ferramenta uma base muito mais sólida para o layout inicial.
Como elaborar um diagrama de blocos claro?
Um criador de diagramas de blocos funciona melhor quando o processo foi dividido em etapas funcionais claras. Cada nó deve ter uma função específica, enquanto os conectores devem mostrar como as informações ou ações se movem pelo sistema.
Comece pelo Processo Principal
Comece pela versão mais simples do fluxo de trabalho. O utilizador envia o ficheiro para a aplicação web, a aplicação envia-o para o serviço de validação e o resultado da validação determina o que acontece a seguir.
Quando o arquivo é válido, ele se move para o banco de dados. O banco de dados retorna o resultado armazenado para a aplicação web, que então envia uma resposta de sucesso para o usuário. Quando o arquivo é inválido, o resultado da validação retorna para a aplicação web, que envia uma resposta de erro.
Essa estrutura mantém as responsabilidades claras: o banco de dados armazena e retorna informações para a aplicação, enquanto a aplicação permanece responsável pela comunicação com o usuário.
Os componentes adicionais devem dar suporte a esse processo principal, em vez de competir com ele. Se um serviço não ajudar a explicar o fluxo principal, ele provavelmente pertence a um diagrama de suporte mais detalhado.
Adicione Caminhos de Decisão com Cuidado
Pontos de decisão devem aparecer quando alteram o fluxo do processo. Neste exemplo, “O arquivo é válido?” é essencial, pois a resposta determina se o arquivo será armazenado ou rejeitado.
Os dois resultados devem ser rotulados de forma clara para que o leitor consiga entender os caminhos de sucesso e de falha sem precisar rastrear vários conectores.
Nem todas as exceções técnicas precisam de um ramo próprio. Apresentar todos os erros de servidor, situações de tempo esgotado e mensagens de validação possíveis pode tornar o diagrama mais completo, mas pode ocultar a lógica principal. As exceções menores podem permanecer na documentação de apoio, a menos que alterem significativamente o processo.
Mantenha o Layout Consistente

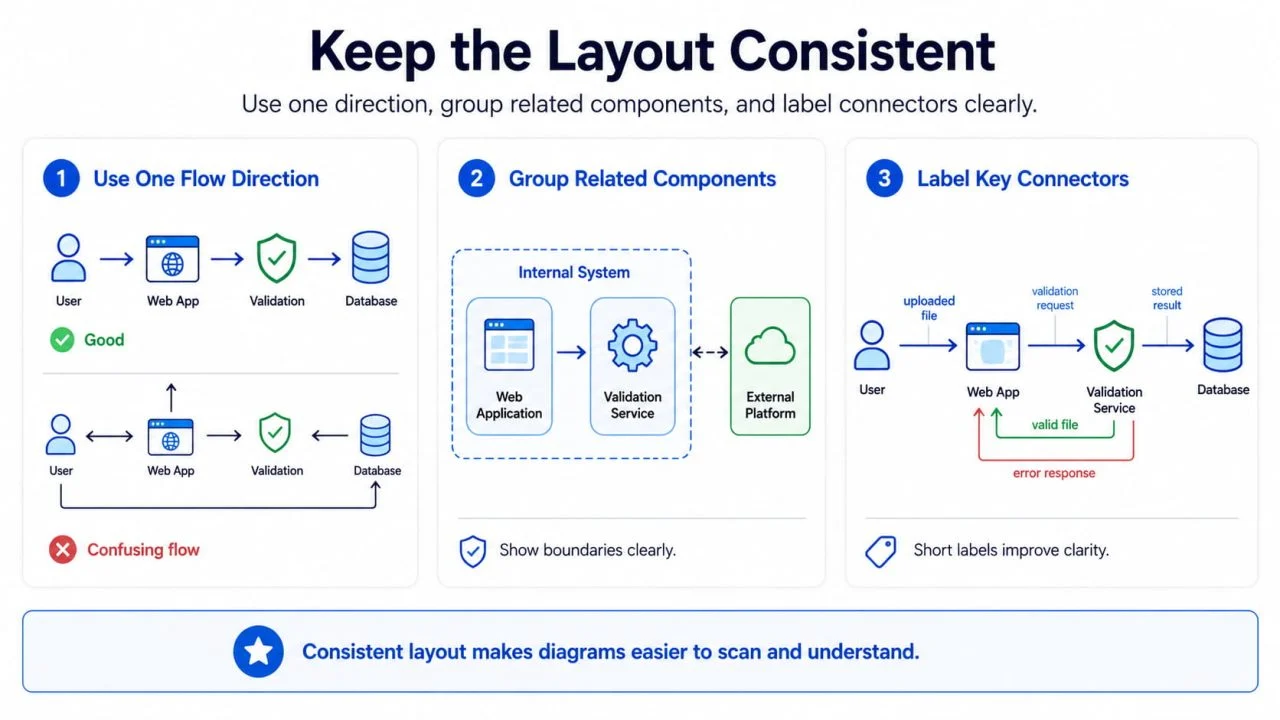

Um layout da esquerda para a direita funciona bem para um fluxo de trabalho sequencial, pois o leitor pode acompanhar o processo em uma única direção. Já uma estrutura de cima para baixo pode ser mais adequada para uma hierarquia ou arquitetura de sistema.
A direção específica importa menos do que a consistência. Um diagrama torna-se difícil de ler quando o fluxo principal vai da esquerda para a direita, depois para cima e, em seguida, volta a cruzar a página.
Os componentes relacionados também devem aparecer próximos uns dos outros. A aplicação web e o serviço de validação podem pertencer a uma seção de "Sistema Interno", enquanto uma plataforma de terceiros deve aparecer em uma área externa claramente separada. Esse agrupamento ajuda os leitores a entender a propriedade e os limites do sistema.
Os conectores importantes devem usar rótulos curtos que expliquem o que se move entre os nós. Rótulos como “arquivo carregado”, “solicitação de validação”, “arquivo válido”, “resultado armazenado” e “resposta de erro” eliminam ambiguidades sem encher o diagrama com descrições longas.
Como uma Ferramenta de Diagrama Inteligente Dá Suporte ao Processo?

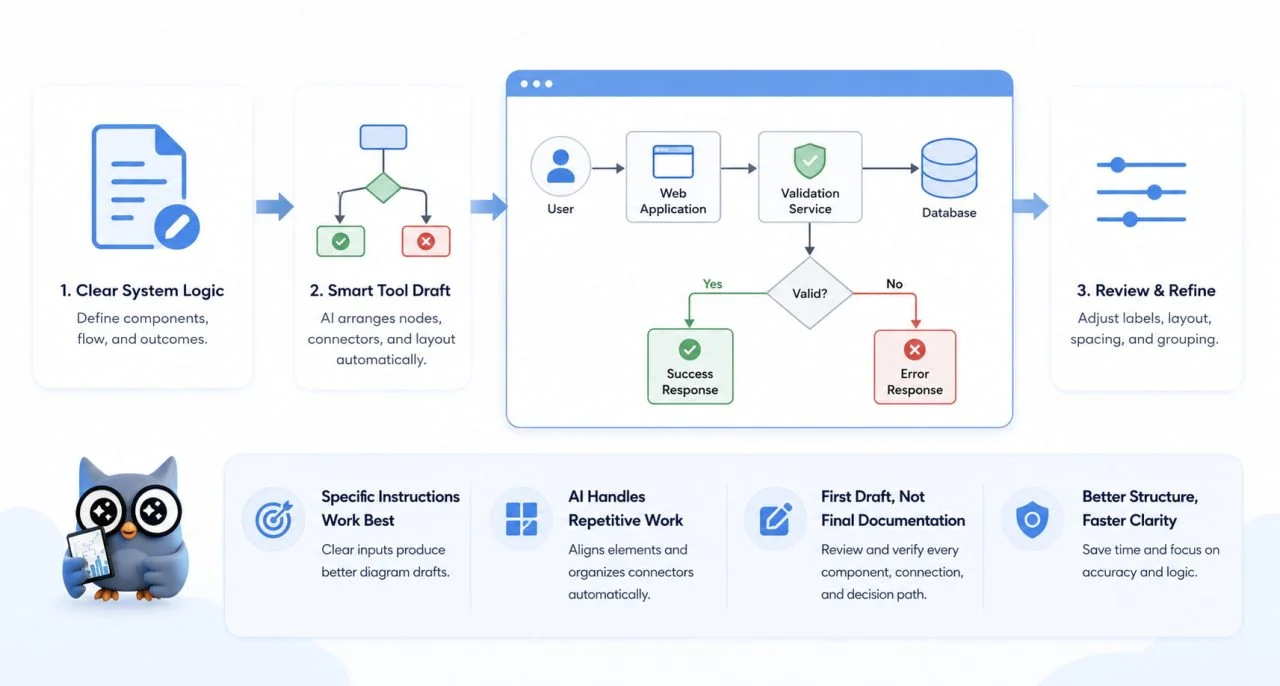

Assim que a lógica do sistema estiver clara, uma ferramenta de diagrama inteligente pode lidar com grande parte do trabalho de layout repetitivo. Ela pode ajudar a organizar nós, alinhar elementos e organizar conectores sem exigir que cada forma seja posicionada manualmente.
Uma instrução específica geralmente produz um rascunho melhor do que um pedido genérico. Por exemplo, pedir um diagrama da esquerda para a direita que mostre um utilizador a carregar um ficheiro através de uma aplicação web, a enviá-lo para um serviço de validação, a armazenar os ficheiros válidos numa base de dados e a devolver uma resposta de sucesso ou de erro fornece à ferramenta uma estrutura definida.
Esta instrução identifica os componentes principais, o ponto de decisão, a direção do layout, o resultado bem-sucedido e o resultado malsucedido. Em contraste, um pedido genérico para “criar um diagrama técnico” não explica de forma suficiente as relações entre os elementos.
O Criador de Diagramas com IA do ChartGen AI pode ajudar a transformar uma descrição clara do sistema numa estrutura de diagrama inicial. A versão gerada pode depois ser revista e ajustada para melhorar as etiquetas, a direção, o espaçamento e o agrupamento de componentes.
Para uso técnico, o primeiro diagrama gerado deve ser tratado como um rascunho estrutural e não como documentação final. O usuário ainda precisa confirmar se cada componente é real, cada conexão é precisa e cada caminho de decisão corresponde ao sistema real.
Problemas Comuns a Verificar
Um diagrama pode parecer polido, mas ainda assim conter lógica pouco clara ou incorreta. Um problema comum é o uso de nomes de nós vagos. Os leitores não deveriam precisar adivinhar o que um bloco chamado "Serviço" ou "Processo" realmente faz.
Os conectores cruzados são outro sinal de alerta. Eles geralmente indicam que os nós precisam ser reposicionados ou que há demasiadas relações sendo exibidas em uma única visualização. Se reorganizar o layout não resolver o problema, dividir o conteúdo em uma visão geral de alto nível e um diagrama de suporte detalhado pode ser mais eficaz.
Caminhos de retorno ausentes também podem gerar lógica de sistema incorreta. No exemplo de processamento de arquivos, o banco de dados não deve parecer se comunicar diretamente com o usuário: ele retorna o resultado armazenado para o aplicativo web, que por sua vez envia a resposta final. Exibir esse caminho de retorno mantém claras as responsabilidades de cada componente.
Por fim, evite incluir detalhes técnicos apenas porque eles estão disponíveis. Um diagrama completo nem sempre é um diagrama útil. Qualquer nó, rótulo ou conector que não ajude a responder à pergunta principal deve ser removido ou movido para uma visualização separada.
Revisão final antes de compartilhar o diagrama
Antes de compartilhar o diagrama, siga o fluxo de trabalho desde a primeira ação do usuário até a resposta final, como se estivesse conhecendo o sistema pela primeira vez. Verifique se cada componente tem uma função clara, se os conectores seguem a direção real do processo e se as etiquetas explicam o que se move entre os nós conectados.
Os caminhos bem-sucedidos e os malsucedidos devem ser facilmente distinguíveis. Serviços internos, plataformas externas, decisões e resultados não devem parecer que exercem a mesma função. Qualquer detalhe que não dê suporte ao fluxo de trabalho principal deve ser removido ou colocado em um diagrama técnico separado.
Um criador de diagramas técnicos é mais eficaz quando o sistema já foi reduzido a nós claros, conexões precisas e um fluxo consistente. Um Criador de Diagramas com IA pode acelerar a organização inicial, mas a estrutura gerada ainda precisa ser revisada por alguém que entenda como o sistema realmente funciona.
O diagrama final não precisa incluir todos os detalhes técnicos. Ele só precisa apresentar as informações necessárias para que os leitores compreendam o sistema sem necessidade de explicações adicionais.
