技術圖表甚至在繪圖開始之前就會變得混亂。問題通常不是軟件本身，而是充滿太多組件、未定義連接和混合細節級別的不明確的系統描述。

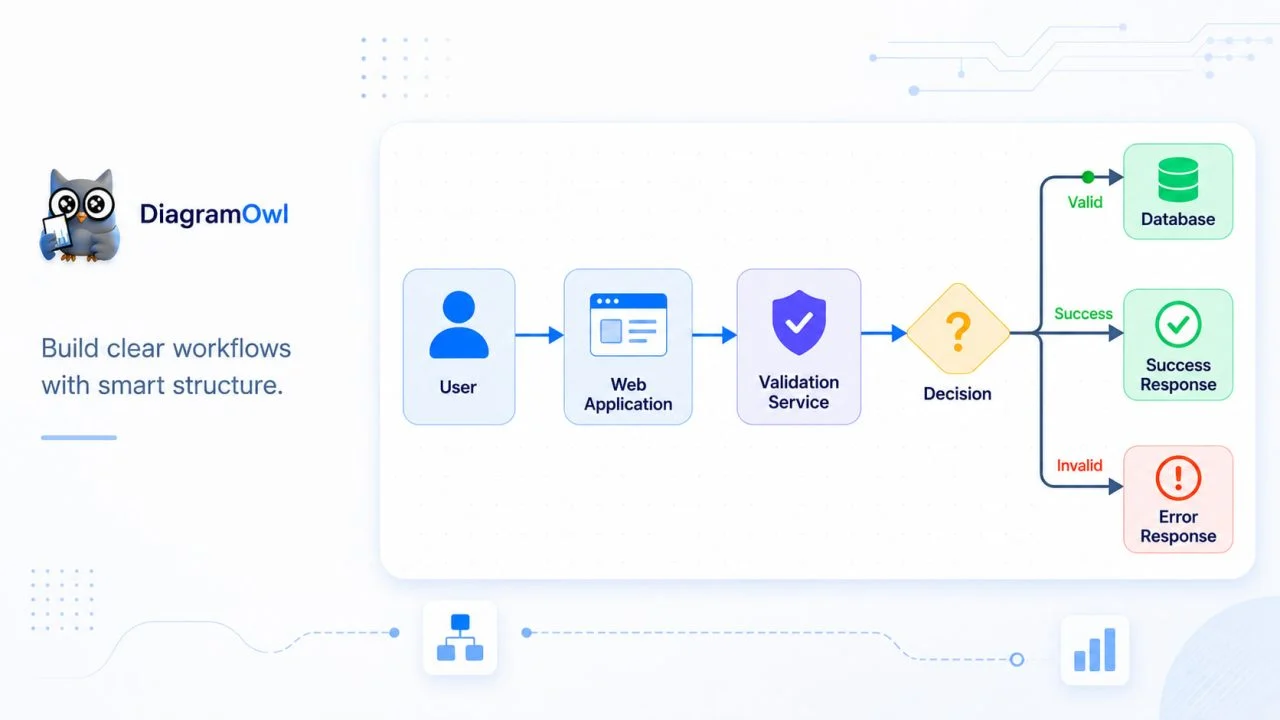

考慮一個簡單的文件處理工作流程。用戶通過Web應用程序上傳文件，驗證服務檢查文件是否有效。在應用程序返回成功響應之前，有效文件存儲在數據庫中。無效文件會觸發錯誤響應。
一旦添加了內部模塊、外部服務、存儲系統和異常路徑，即使是這個基本過程也會變得難以遵循。如果沒有清晰的結構，圖表可能會顯示所有正確的元素，但仍然無法解釋系統是如何工作的。
技術圖表製作者可以將這些關係變成更清晰的視覺結構，並減少安排節點和連接器所涉及的人工工作。然而，該工具仍然需要對系統以及每個部分如何連接的準確描述。
目的不是將所有技術細節放在一頁上。一個有用的圖表應該回答一個主要問題，並以一致的詳細級別呈現系統。
爲什麼技術圖表變得難以閱讀？

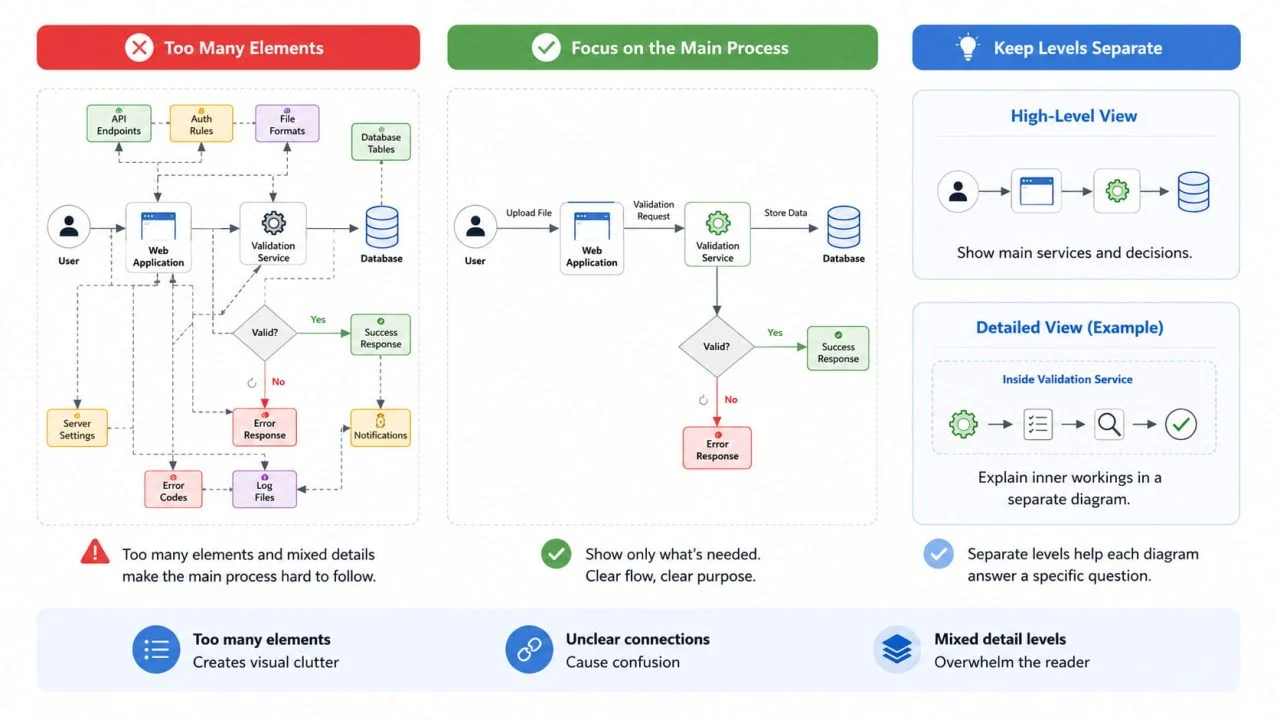

技術圖表通常變得難以理解，因爲它們包含太多元素、不明確的連接或同一視圖中的多個級別的技術細節。
在文件處理示例中，主圖可能只需要顯示用戶、Web應用程序、驗證服務、決策點、數據庫、成功響應和錯誤響應。如果同一圖還包括API端點、數據庫表、身份驗證規則、文件格式、服務器設置和單個錯誤代碼，則主過程變得更加難以遵循。
連接也會造成混淆。Web應用程序和驗證服務之間的箭頭顯示這兩個組件進行通信，但它沒有解釋正在發送什麼或爲什麼存在連接。“上傳文件”、“驗證請求”或“驗證結果”等短標籤使關係具有更清晰的目的。
當圖表將廣泛的系統階段與高度詳細的技術操作混合在一起時，就會出現另一個問題。高級圖表可以顯示主要服務和決策，而單獨的圖表解釋驗證服務內部發生的事情。將這些級別分開可以讓每個圖表回答特定的問題，而不會讓讀者不知所措。
創建圖表之前要準備什麼？
圖表工具可以組織信息，但它不能自動糾正不明確的系統描述。在使用技術圖表製作器之前，定義圖表的用途，識別主要節點，並用通俗易懂的語言描述過程。
定義一個主要問題
每個圖表都應該回答一個明確的問題。對於文件處理系統，這個問題可能是：“上傳的文件如何通過驗證、存儲和最終響應？”
這個問題決定了圖表中屬於什麼。關於用戶權限、服務器配置或詳細數據庫結構的信息可能仍然很重要，但它不需要出現，除非它有助於解釋主要工作流程。
首先定義問題還可以防止圖表成爲與系統相關的所有內容的一般集合。每個節點和連接器都應該直接爲解釋做出貢獻。
識別核心節點

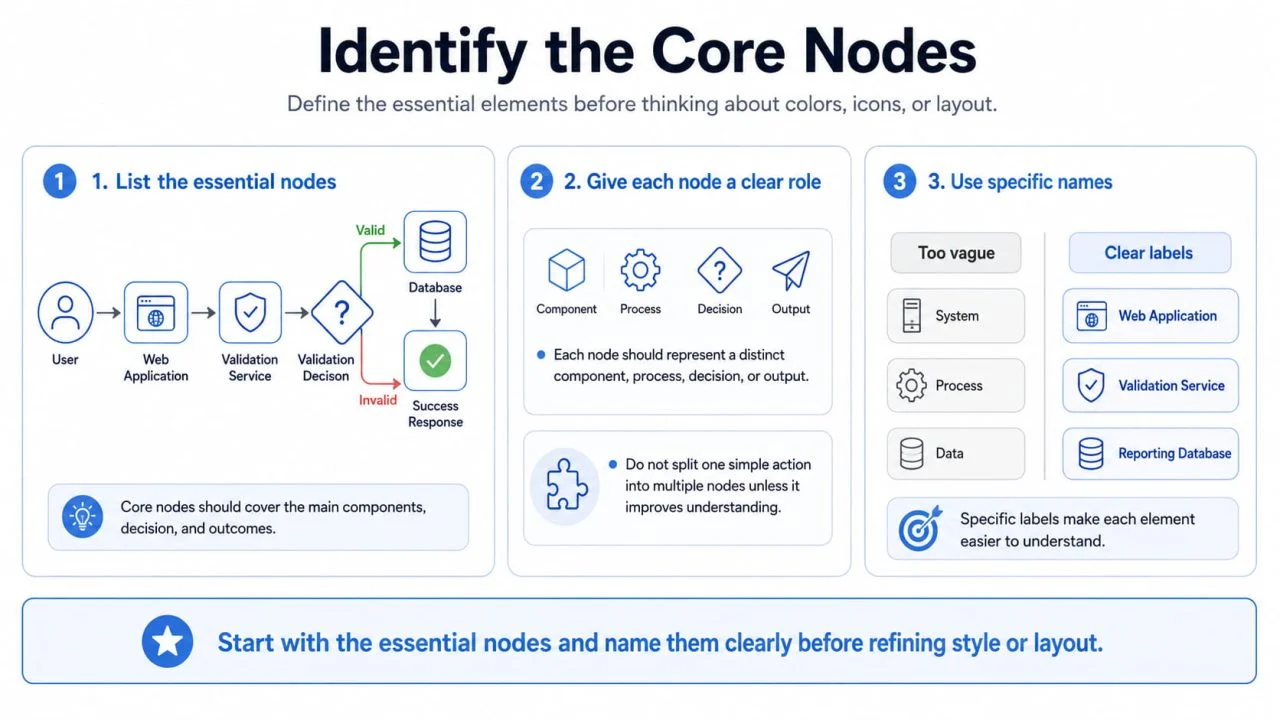

在考慮顏色、圖標或佈局之前寫下基本元素。在本例中，核心節點是用戶、Web應用程序、驗證服務、文件驗證決策、數據庫、成功響應和錯誤響應。
每個節點應該代表一個不同的組件、過程、決策或輸出。一個簡單的動作不應該被分成幾個節點，除非這種分離有助於讀者理解系統的重要部分。
節點名稱也應該是特定的。“系統”、“流程”或“數據”等標籤提供的信息太少。“Web應用程序”、“驗證服務”和“報告數據庫”等名稱使每個元素的角色更容易理解。
用簡單的語言描述流程
在生成圖表之前，用一小段解釋一下過程。例如，用戶通過Web應用程序上傳一個文件，該應用程序將文件發送到驗證服務。如果文件有效，則將其存儲在數據庫中，Web應用程序返回成功響應。如果文件無效，則應用程序返回錯誤響應。
該描述爲圖表提供了清晰的順序。它還有助於 可視化圖表生成器 區分系統組件、操作、決策和輸出。
諸如“爲文件系統創建圖表”之類的模糊請求會留下太多未定義的關係。精確的描述爲該工具的初始佈局提供了更強大的基礎。
如何構建清晰的框圖？
當流程被劃分爲清晰的功能階段時，框圖製作器 工作得最好。每個節點都應該有一個特定的角色，而連接器應該顯示信息或動作如何在系統中移動。
從主要過程開始
從最簡單的工作流版本開始。用戶將文件發送到Web應用程序，應用程序將其發送到驗證服務，驗證結果決定接下來會發生什麼。
當文件有效時，它移動到數據庫。數據庫將存儲的結果返回給Web應用程序，Web應用程序隨後向用戶發送成功響應。當文件無效時，驗證結果返回給Web應用程序，Web應用程序發送錯誤響應。
這種結構使職責清晰。數據庫存儲信息並將其返回給應用程序，而應用程序仍然負責與用戶通信。
其他組件應該支持這個主要流程，而不是與它競爭。如果服務不能幫助解釋主要流程，它可能屬於更詳細的支持圖。
謹慎添加決策路徑
決策點應該在改變工作流方向時出現。在這個例子中，“文件有效嗎？”是必不可少的，因爲答案決定了文件是被存儲還是被拒絕。
這兩種結果應該清楚地標記，這樣讀者就可以理解成功和失敗的路徑，而無需跟蹤幾個連接器。
並非每個技術異常都需要自己的分支。顯示所有可能的服務器錯誤、超時條件和驗證消息可能會使圖表更加完整，但它可以隱藏主要邏輯。小異常可以保留在支持留檔中，除非它們顯着改變了流程。

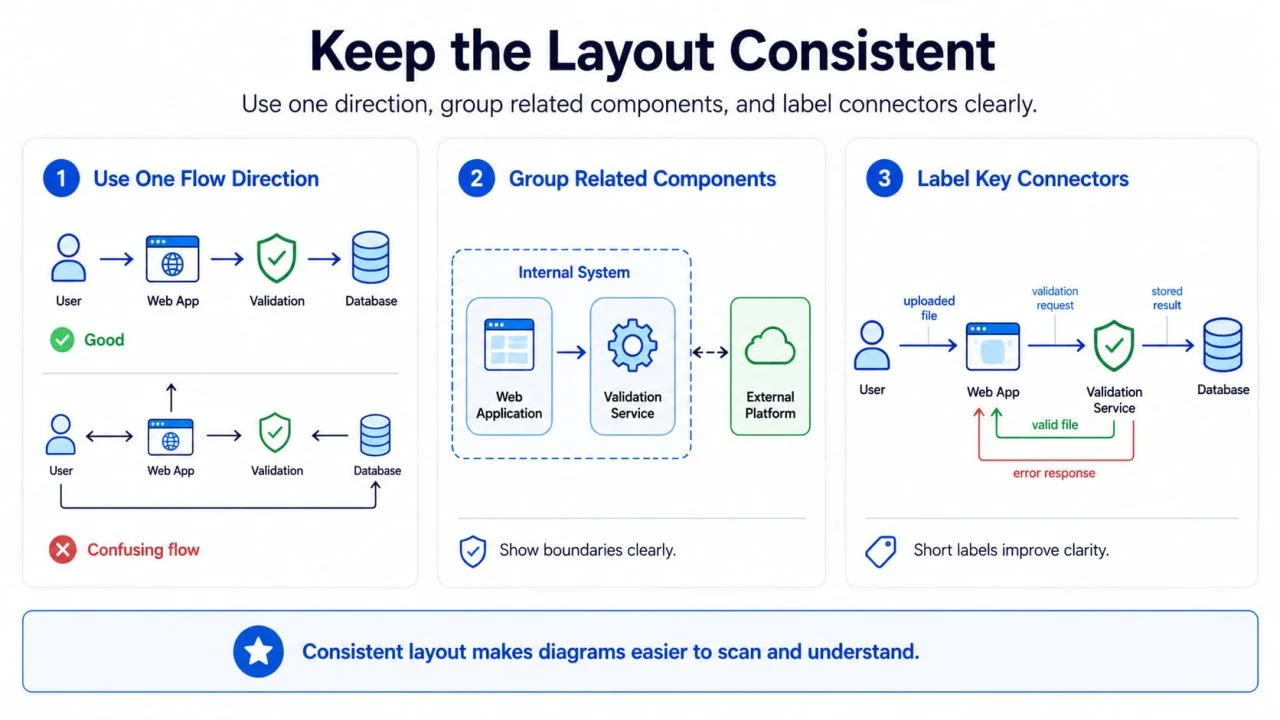

保持佈局一致
從左到右的佈局適用於順序工作流，因爲讀者可以在一個方向上遵循流程。從上到下的結構可能更適合層次結構或系統架構。
具體方向不如一致性重要。當主流程從左到右，然後向上移動，然後在頁面上返回時，圖表變得難以掃描。
相關組件也應該出現在一起。Web應用程序和驗證服務可能屬於“內部系統”部分，而第三方平臺應該出現在明顯分離的外部區域。這種分組有助於讀者理解系統所有權和邊界。
重要的連接器應該使用短標籤來解釋節點之間的移動。諸如“上傳文件”、“驗證請求”、“有效文件”、“存儲結果”和“錯誤響應”之類的標籤可以消除歧義，而無需用長描述填充圖表。
智能圖表工具如何支持流程？

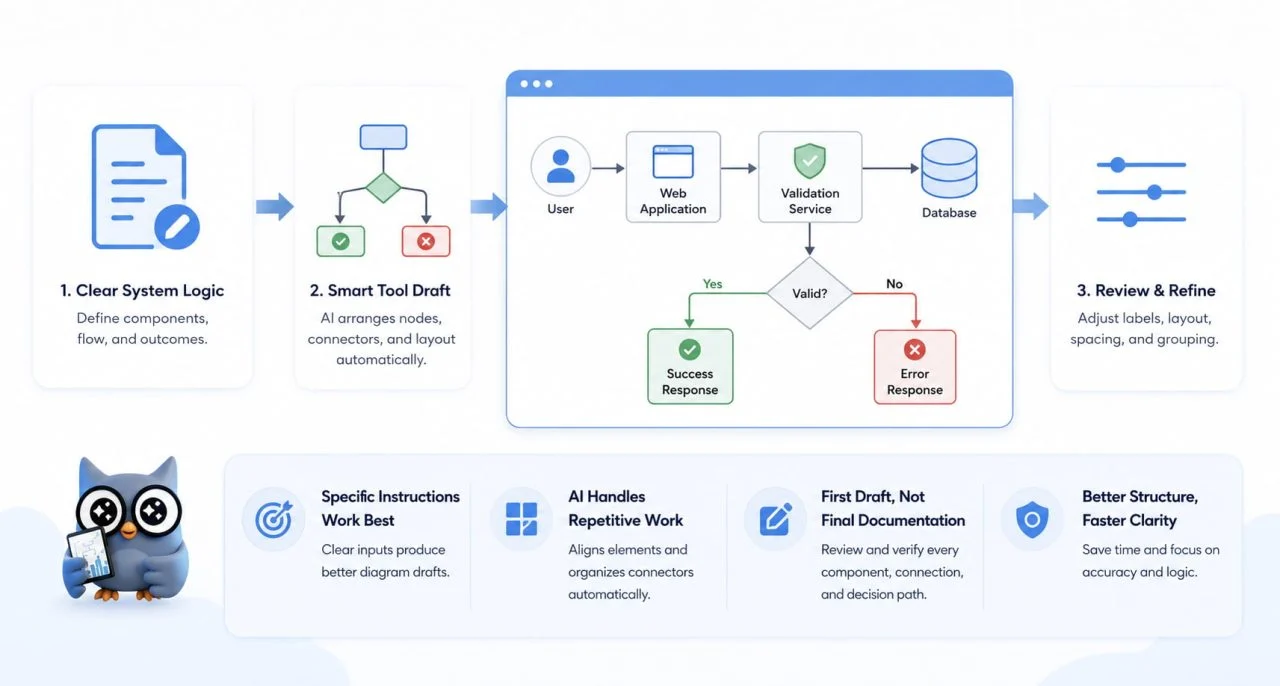

一旦系統邏輯清晰，智能圖表工具 就可以處理大量重複的佈局工作。它可以幫助安排節點、對齊元素和組織連接器，而無需手動定位每個形狀。
特定的指令通常比廣泛的請求產生更好的草稿。例如，要求顯示用戶通過Web應用程序上傳文件、將其發送到驗證服務、將有效文件存儲在數據庫中以及返回成功或錯誤響應的左到右圖會給工具一個定義的結構。
該指令標識了主要組件、決策點、佈局方向、成功結果和失敗結果。相比之下，“創建技術圖表”的一般要求並不能充分解釋元素之間的關係。
ChartGen人工智能的人工智能圖表製作器可以幫助將清晰的系統描述轉化爲初始圖表結構。然後可以審查和調整生成的版本，以改進標籤、方向、行間距和組件分組。
對於技術用途，首先生成的圖表應該被視爲結構草案而不是成品留檔，用戶仍然需要確認每個組件都是真實的，每個連接都是準確的，每個決策路徑都與實際系統相匹配。
要檢查的常見問題
圖表可能看起來很精緻，但仍然包含不清楚或不正確的邏輯。一個常見的問題是使用模糊的節點名稱。讀者不需要猜測名爲“服務”或“流程”的塊實際上是做什麼的。
交叉連接器是另一個警告信號，它們通常表明節點需要重新定位，或者在一個視圖中顯示了太多的關係。如果重新排列布局不能解決問題，將內容分成高級概述和詳細的支持圖可能更有效。
缺少返回路徑也會產生不正確的系統邏輯。在文件處理示例中，數據庫不應該看起來直接與用戶通信。它將存儲的結果返回給Web應用程序，然後發送最終響應。顯示此返回路徑可以使每個組件的職責保持清晰。
最後，避免僅僅因爲技術細節可用而包含它們。完整的圖表並不總是有用的圖表。任何無助於回答主要問題的節點、標籤或連接器都應刪除或移動到單獨的視圖中。
分享圖表之前的最終審查
在分享圖表之前，按照從第一個用戶操作到最終響應的工作流程，就像你第一次看到系統一樣。檢查每個組件是否有明確的角色，連接器是否遵循流程的真實方向，標籤是否解釋了連接節點之間的移動。
成功和失敗的路徑應該易於區分。內部服務、外部平臺、決策和輸出不應看起來好像它們執行相同的功能。任何不支持主工作流程的細節都應刪除或放置在單獨的技術圖表中。
當系統已經被簡化爲清晰的節點、準確的連接和一致的流程時，技術圖表製作者是最有效的。人工智能圖表製作者可以加快初始排列，但生成的結構仍然需要由瞭解系統實際工作原理的人進行審查。
最終的圖表不需要包括每一個技術細節。它只需要顯示讀者理解系統所需的信息，而不需要額外的解釋。
