Wie man einen technischen Diagrammersteller nutzt, um ein übersichtliches Blockdiagramm zu erstellen?

Schon bevor man überhaupt mit dem Zeichnen beginnt, kann ein technisches Diagramm unübersichtlich werden. Das Problem liegt in der Regel nicht an der Software selbst, sondern an einer unklaren Systembeschreibung, die zu viele Komponenten, undefinierte Verbindungen sowie vermischte Detailstufen enthält.

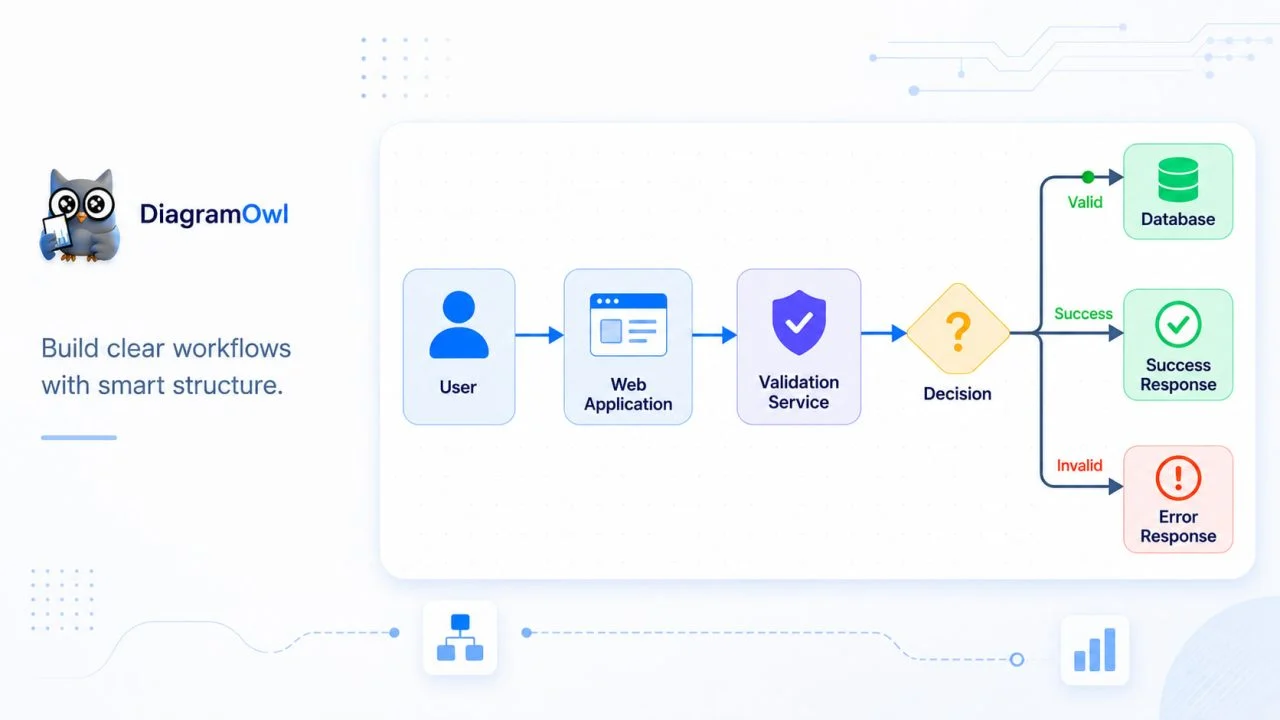

Betrachten wir einen einfachen Arbeitsablauf für die Dateiverarbeitung. Ein Benutzer lädt eine Datei über eine Webanwendung hoch, und ein Validierungsdienst prüft, ob die Datei gültig ist. Gültige Dateien werden in einer Datenbank gespeichert, bevor die Anwendung eine Erfolgsantwort zurückgibt. Ungültige Dateien lösen stattdessen eine Fehlerantwort aus.

Selbst dieser grundlegende Prozess kann schwer nachvollziehbar werden, sobald interne Module, externe Dienste, Speichersysteme und Ausnahmepfade hinzugefügt werden. Ohne eine klare Struktur kann das Diagramm zwar alle korrekten Elemente darstellen, aber dennoch nicht erklären, wie das System funktioniert.

Ein Tool zur Erstellung technischer Diagramme kann diese Beziehungen in eine klarere visuelle Struktur umwandeln und den manuellen Aufwand für die Anordnung von Knoten und Verbindern reduzieren. Dennoch benötigt das Tool weiterhin eine präzise Beschreibung des Systems und der Verbindungen zwischen dessen einzelnen Komponenten.

Ziel ist es nicht, jedes technische Detail auf einer einzigen Seite darzustellen. Ein aussagekräftiges Diagramm sollte eine zentrale Frage beantworten und das System auf einem einheitlichen Detaillierungsgrad abbilden.

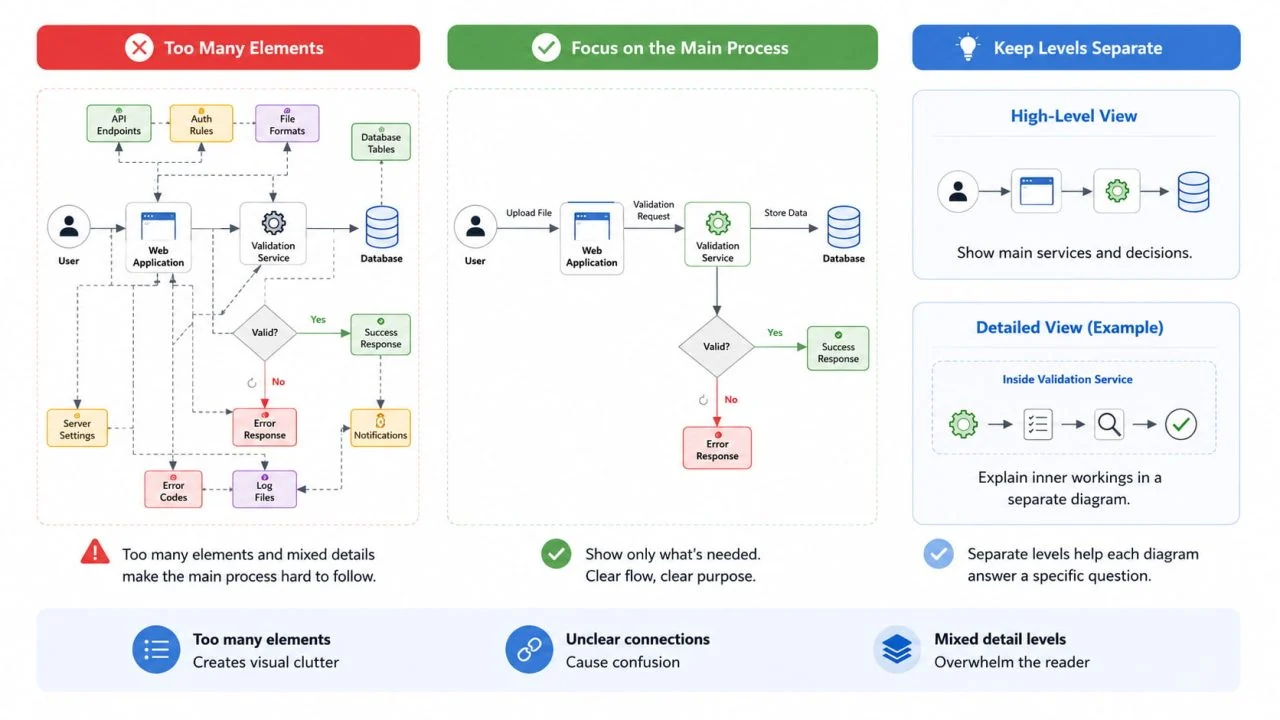

Warum werden technische Diagramme schwer lesbar?

Technische Diagramme werden in der Regel schwer verständlich, weil sie zu viele Elemente, unklare Verbindungen oder mehrere Ebenen technischer Details in derselben Ansicht enthalten.

Im Beispiel der Dateiverarbeitung muss das Hauptdiagramm möglicherweise nur den Benutzer, die Webanwendung, den Validierungsdienst, den Entscheidungspunkt, die Datenbank, die Erfolgsantwort und die Fehlerantwort darstellen. Wenn dasselbe Diagramm auch API-Endpunkte, Datenbanktabellen, Authentifizierungsregeln, Dateiformate, Servereinstellungen und einzelne Fehlercodes enthält, wird der Hauptprozess deutlich schwerer nachvollziehbar.

Verbindungen können ebenfalls zu Verwirrung führen. Ein Pfeil zwischen der Webanwendung und dem Validierungsdienst zeigt, dass die beiden Komponenten kommunizieren, er erklärt jedoch nicht, was gesendet wird oder warum die Verbindung besteht. Eine kurze Beschriftung wie „hochgeladene Datei“, „Validierungsanfrage“ oder „Validierungsergebnis“ verleiht der Beziehung einen klareren Zweck.

Ein weiteres Problem tritt auf, wenn ein Diagramm breite Systemstufen mit sehr detaillierten technischen Operationen mischt. Ein übergeordnetes Diagramm kann die wichtigsten Dienste und Entscheidungen aufzeigen, während ein separates Diagramm erklärt was innerhalb des Validierungsdienstes geschieht. Wenn diese Ebenen getrennt bleiben, kann jedes Diagramm eine bestimmte Frage beantworten, ohne den Leser zu überfordern.

Was vor der Erstellung des Diagramms vorzubereiten ist

Ein Diagrammwerkzeug kann Informationen organisieren, aber es kann eine unklare Systembeschreibung nicht automatisch korrigieren. Definieren Sie vor der Verwendung eines technischen Diagrammerstellers den Zweck des Diagramms, identifizieren Sie die Hauptknoten und beschreiben Sie den Prozess in einfacher Sprache.

Definieren Sie eine Hauptfrage

Jedes Diagramm sollte eine klare Frage beantworten. Für das Dateiverarbeitungssystem könnte diese Frage lauten: „Wie durchläuft eine hochgeladene Datei die Validierung, Speicherung und die abschließende Antwort?“

Diese Frage legt fest, was in das Diagramm gehört. Informationen zu Benutzerberechtigungen, Serverkonfigurationen oder detaillierten Datenbankstrukturen können zwar nach wie vor relevant sein, müssen aber nicht aufgeführt werden, solange sie nicht zur Erklärung des Hauptarbeitsablaufs beitragen.

Zuerst die Frage zu definieren verhindert zudem, dass das Diagramm zu einer allgemeinen Sammlung aller systembezogenen Inhalte wird. Jeder Knoten und jede Verbindung sollte direkt zur Erklärung beitragen.

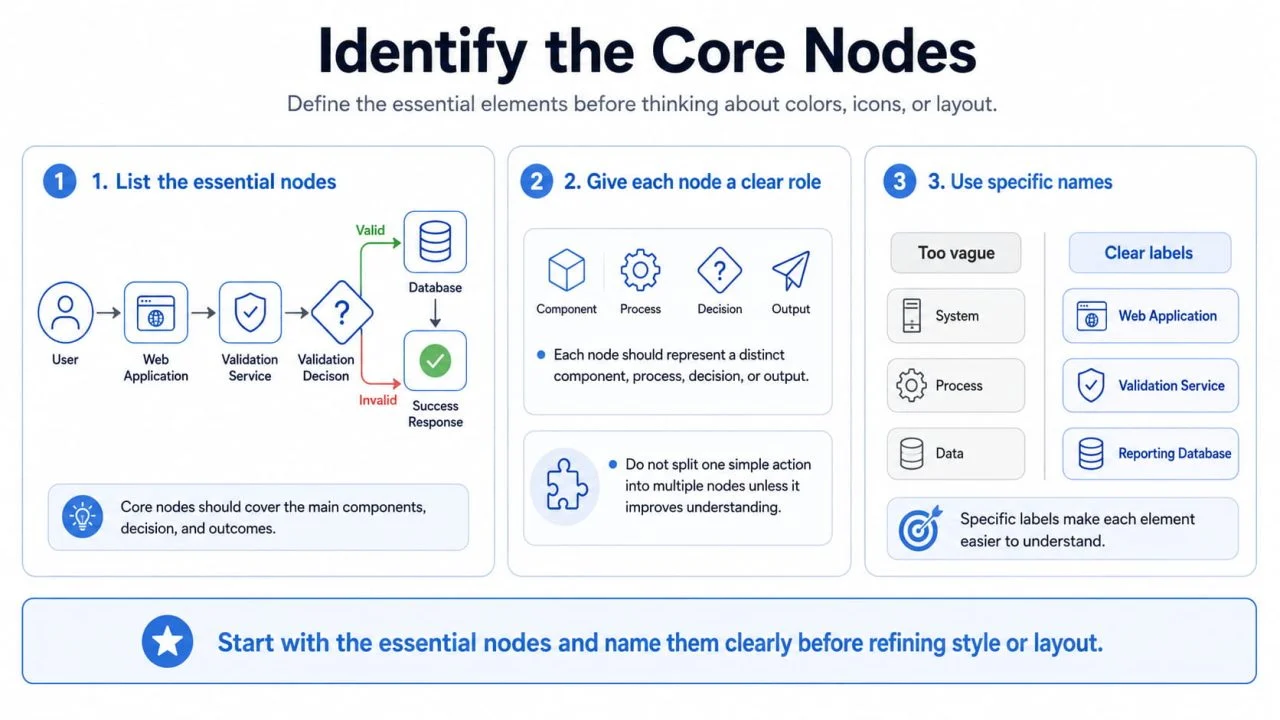

Kernknoten identifizieren

Notieren Sie die wesentlichen Elemente, bevor Sie über Farben, Icons oder Layout nachdenken. In diesem Beispiel sind die Kernknoten der Benutzer, die Webanwendung, der Validierungsdienst, die Entscheidung zur Dateivalidierung, die Datenbank, die Erfolgsmeldung und die Fehlermeldung.

Jeder Knoten sollte eine eigenständige Komponente, einen eigenständigen Prozess, eine eigenständige Entscheidung oder ein eigenständiges Ergebnis darstellen. Eine einfache Handlung sollte nicht in mehrere Knoten unterteilt werden, es sei denn, diese Unterteilung hilft den Lesern, einen wichtigen Teil des Systems zu verstehen.

Auch die Knotennamen sollten spezifisch sein. Bezeichnungen wie „System“, „Prozess“ oder „Daten“ liefern zu wenig Informationen. Namen wie „Webanwendung“, „Validierungsdienst“ und „Berichtsdatenbank“ machen die Rolle jedes Elements leichter verständlich.

Beschreibe den Ablauf in einfacher Sprache

Vor dem Erstellen des Diagramms erläutern Sie den Vorgang in einem kurzen Absatz. Beispiel: Der Benutzer lädt eine Datei über die Webanwendung hoch, die die Datei an den Validierungsdienst sendet. Ist die Datei gültig, wird sie in der Datenbank gespeichert und die Webanwendung gibt eine Erfolgsmeldung zurück. Ist die Datei ungültig, gibt die Anwendung stattdessen eine Fehlermeldung zurück.

Diese Beschreibung verleiht dem Diagramm eine klare Abfolge. Sie hilft zudem einem Generator für visuelle Diagramme, Systemkomponenten, Aktionen, Entscheidungen und Ausgaben voneinander zu unterscheiden.

Eine vage Anfrage wie „erstelle ein Diagramm für ein Dateisystem“ lässt zu viele Beziehungen undefiniert. Eine präzise Beschreibung bildet für das Tool eine weitaus solidere Grundlage für das anfängliche Layout.

Wie erstellt man ein übersichtliches Blockschaltbild?

Ein Blockdiagramm-Maker funktioniert am besten, wenn der Prozess in klare funktionale Phasen unterteilt ist. Jeder Knoten sollte eine bestimmte Rolle haben, während die Konnektoren zeigen sollten, wie sich Informationen oder Aktionen durch das System bewegen.

Beginnen Sie mit dem Hauptprozess

Beginnen Sie mit der einfachsten Version des Workflows: Der Benutzer sendet die Datei an die Webanwendung, die Anwendung leitet sie an den Validierungsdienst weiter, und das Validierungsergebnis bestimmt die nächsten Schritte.

Wenn die Datei gültig ist, wird sie in die Datenbank verschoben. Die Datenbank gibt das gespeicherte Ergebnis an die Webanwendung zurück, die daraufhin eine Erfolgsmeldung an den Benutzer sendet. Wenn die Datei ungültig ist, wird das Validierungsergebnis an die Webanwendung zurückgegeben, die eine Fehlermeldung sendet.

Diese Struktur sorgt für klare Zuständigkeiten: Die Datenbank speichert Informationen und gibt sie an die Anwendung zurück, während die Anwendung selbst für die Kommunikation mit dem Nutzer verantwortlich bleibt.

Zusätzliche Komponenten sollten diesen Hauptprozess unterstützen, anstatt mit ihm zu konkurrieren. Wenn ein Dienst nicht dazu beiträgt, den primären Ablauf zu erläutern, gehört er möglicherweise in ein detaillierteres Unterstützungsdiagramm.

Entscheidungspfade sorgfältig hinzufügen

Entscheidungspunkte sollten dann eingefügt werden, wenn sie die Richtung des Arbeitsablaufs verändern. In diesem Beispiel ist die Frage „Ist die Datei gültig?“ von zentraler Bedeutung, da die Antwort darüber entscheidet, ob die Datei gespeichert oder abgelehnt wird.

Die beiden Ergebnisse sollten klar beschriftet werden, damit der Leser die erfolgreichen und fehlgeschlagenen Pfade verstehen kann, ohne mehrere Verbindungsleitungen nachzuverfolgen.

Nicht jede technische Ausnahme erfordert einen eigenen Zweig. Die Darstellung aller möglichen Serverfehler, Timeout-Situationen und Validierungsmeldungen kann das Diagramm zwar vollständiger machen, aber dadurch kann die Hauptlogik in den Hintergrund treten. Kleinere Ausnahmen können in der Begleitdokumentation verbleiben, solange sie den Ablauf nicht wesentlich verändern.

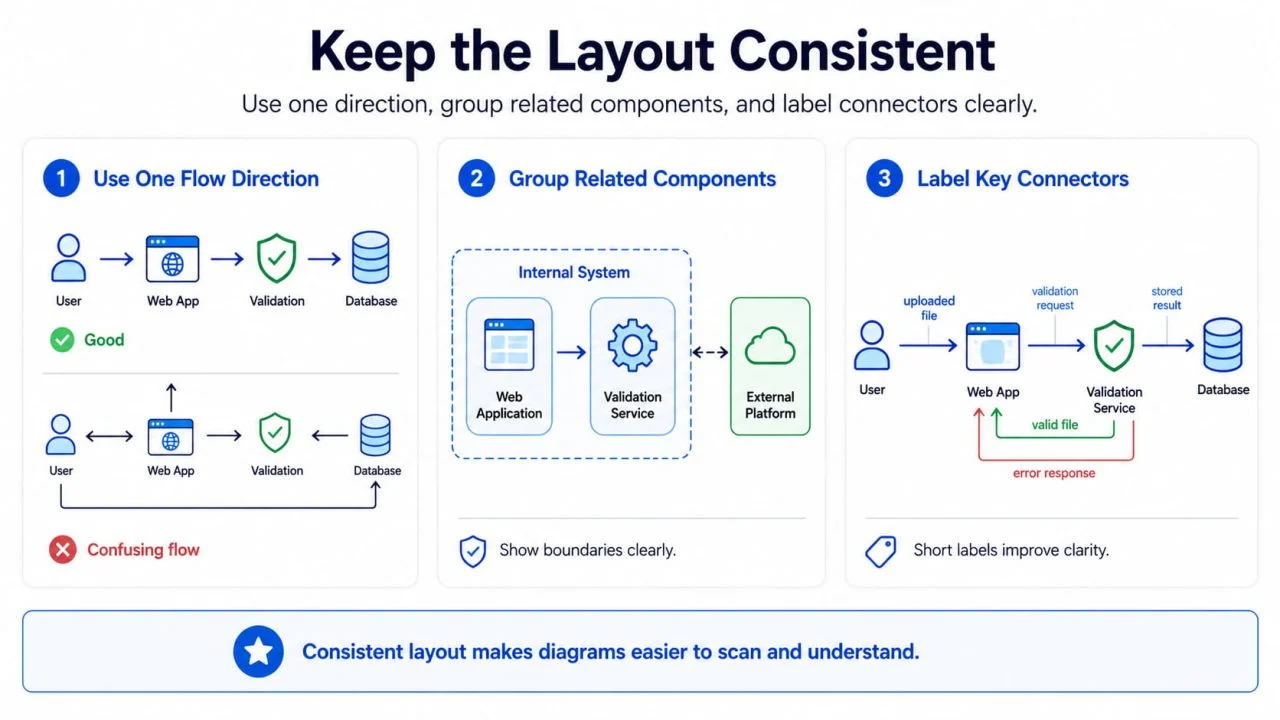

Achten Sie auf konsistentes Layout

Ein Layout von links nach rechts eignet sich gut für einen sequenziellen Workflow, da der Leser den Prozess in einer einzigen Richtung verfolgen kann. Eine Struktur von oben nach unten ist möglicherweise besser für eine Hierarchie oder Systemarchitektur geeignet.

Die konkrete Ausrichtung ist weniger wichtig als die Konsistenz. Ein Diagramm wird schwer überschaubar, wenn der Hauptfluss zunächst von links nach rechts verläuft, dann nach oben führt und anschließend wieder quer über die Seite zurückläuft.

Verwandte Komponenten sollten ebenfalls in unmittelbarer Nähe zueinander angeordnet werden. Die Webanwendung und der Validierungsdienst können in einem Abschnitt „Internes System“ untergebracht werden, während eine Drittanbieterplattform in einem klar abgegrenzten externen Bereich dargestellt werden sollte. Diese Gruppierung hilft den Lesern, die Zuständigkeiten und Grenzen des Systems zu verstehen.

Wichtige Verbindungen sollten mit kurzen Beschriftungen versehen werden, die erklären, was zwischen den Knoten übergeben wird. Beschriftungen wie „hochgeladene Datei“, „Validierungsanfrage“, „gültige Datei“, „gespeichertes Ergebnis“ und „Fehlerantwort“ beseitigen Mehrdeutigkeiten, ohne das Diagramm mit langen Beschreibungen zu überfüllen.

Wie unterstützt ein intelligentes Diagramm-Tool den Prozess?

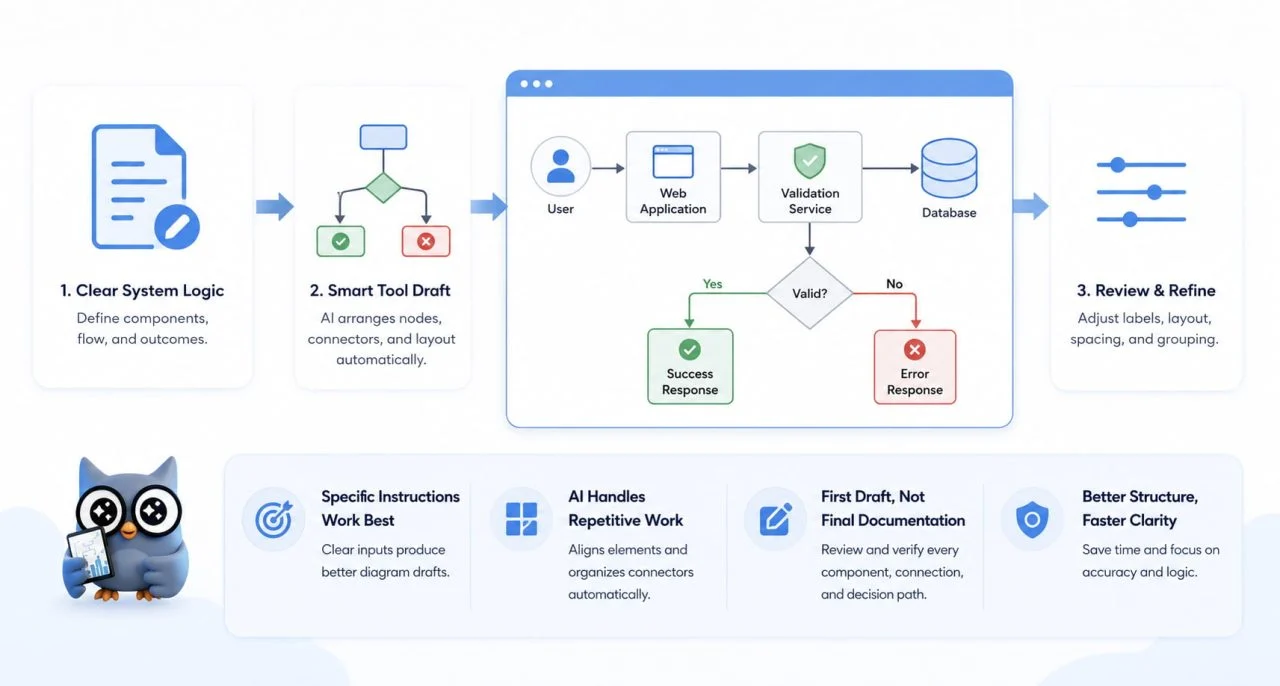

Sobald die Systemlogik klar definiert ist, kann ein Tool für intelligente Diagramme einen Großteil der repetitiven Layout-Arbeiten übernehmen. Es hilft dabei, Knoten anzuordnen, Elemente auszurichten und Verbindungslinien zu strukturieren, ohne dass jede Form manuell positioniert werden muss.

Eine konkrete Anweisung liefert in der Regel einen besseren Entwurf als eine allgemeine Aufforderung. Wenn Sie beispielsweise ein von links nach rechts verlaufendes Diagramm anfordern, das zeigt, wie ein Nutzer eine Datei über eine Webanwendung hochlädt, diese an einen Validierungsdienst sendet, gültige Dateien in einer Datenbank speichert und entweder eine Erfolgs- oder eine Fehlerantwort zurückgibt, gibt dies dem Tool eine klar definierte Struktur.

Diese Anleitung beschreibt die Hauptkomponenten, den Entscheidungspunkt, die Ausrichtungsrichtung, das erfolgreiche Ergebnis sowie das fehlgeschlagene Ergebnis. Im Gegensatz dazu enthält eine allgemeine Aufforderung zur „Erstellung eines technischen Diagramms“ keine ausreichenden Erläuterungen zu den Beziehungen zwischen den Elementen.

Der KI-Diagrammersteller von ChartGen AI hilft Ihnen, eine klare Systembeschreibung in eine erste Diagrammstruktur umzuwandeln. Die generierte Version kann anschließend überprüft und angepasst werden, um Beschriftungen, Ausrichtung, Abstände und die Gruppierung von Komponenten zu optimieren.

Für technische Zwecke sollte das erste generierte Diagramm eher als struktureller Entwurf und nicht als fertige Dokumentation betrachtet werden. Der Benutzer muss noch bestätigen, dass jede Komponente real ist, jede Verbindung korrekt ist und jeder Entscheidungspfad mit dem tatsächlichen System übereinstimmt.

Häufig zu prüfende Probleme

Ein Diagramm kann zwar aufpoliert wirken, aber dennoch unklare oder fehlerhafte Logik enthalten. Ein häufiges Problem ist die Verwendung vager Knotennamen. Leser sollten nicht raten müssen, was ein Block mit der Bezeichnung „Dienst“ oder „Prozess“ tatsächlich tut.

Kreuzende Verbindungslinien sind ein weiteres Warnzeichen. Sie weisen häufig darauf hin, dass die Knoten neu positioniert werden müssen oder dass in einer einzigen Ansicht zu viele Beziehungen dargestellt werden. Wenn eine Neuanordnung des Layouts das Problem nicht löst, kann es effektiver sein, den Inhalt in eine Übersicht auf oberster Ebene und ein detailliertes unterstützendes Diagramm aufzuteilen.

Fehlende Rückgabepfade können ebenfalls zu einer fehlerhaften Systemlogik führen. Im Beispiel der Dateiverarbeitung sollte die Datenbank nicht den Eindruck erwecken, direkt mit dem Benutzer zu kommunizieren. Sie gibt das gespeicherte Ergebnis an die Webanwendung zurück, die dann die endgültige Antwort sendet. Die Darstellung dieses Rückgabepfads sorgt dafür, dass die Zuständigkeiten jeder Komponente klar bleiben.

Vermeiden Sie es schließlich, technische Details nur deshalb aufzunehmen, weil sie verfügbar sind. Ein vollständiges Diagramm ist nicht immer ein nützliches Diagramm. Jeder Knoten, jede Beschriftung oder jede Verbindungslinie, die nicht dazu beiträgt, die Hauptfrage zu beantworten, sollte entfernt oder in eine separate Ansicht verschoben werden.

Abschließende Überprüfung vor der Freigabe des Diagramms

Bevor Sie das Diagramm freigeben, durchlaufen Sie den Arbeitsablauf von der ersten Benutzeraktion bis zur endgültigen Antwort so, als würden Sie das System zum ersten Mal sehen. Prüfen Sie, ob jede Komponente eine klare Rolle hat, ob die Verbindungen der tatsächlichen Richtung des Prozesses folgen und ob die Beschriftungen erklären, was zwischen verbundenen Knoten übertragen wird.

Erfolgreiche und fehlgeschlagene Pfade sollten leicht zu unterscheiden sein. Interne Dienste, externe Plattformen, Entscheidungen und Ergebnisse sollten nicht den Eindruck erwecken, dieselbe Funktion zu erfüllen. Alle Details, die den Hauptworkflow nicht unterstützen, sollten entfernt oder in einem separaten technischen Diagramm platziert werden.

Ein Tool zur Erstellung technischer Diagramme entfaltet seine größte Wirkung, wenn das System bereits auf klare Knotenpunkte, präzise Verbindungen und einen durchgängig konsistenten Ablauf reduziert wurde. Ein KI-Diagrammgenerator kann die anfängliche Anordnung beschleunigen, doch die erzeugte Struktur muss nach wie vor von einer Person überprüft werden, die versteht, wie das System tatsächlich funktioniert.

Das abschließende Diagramm muss nicht jedes technische Detail enthalten. Es muss lediglich die Informationen darstellen, die Leser benötigen, um das System ohne zusätzliche Erläuterungen zu verstehen.
