技术图纸往往在绘制工作尚未启动时就已变得晦涩难懂。这类问题通常并非源于软件本身，而是系统描述模糊不清——其中充斥着过多组件、未定义的连接关系，以及混杂不一的细节层级。

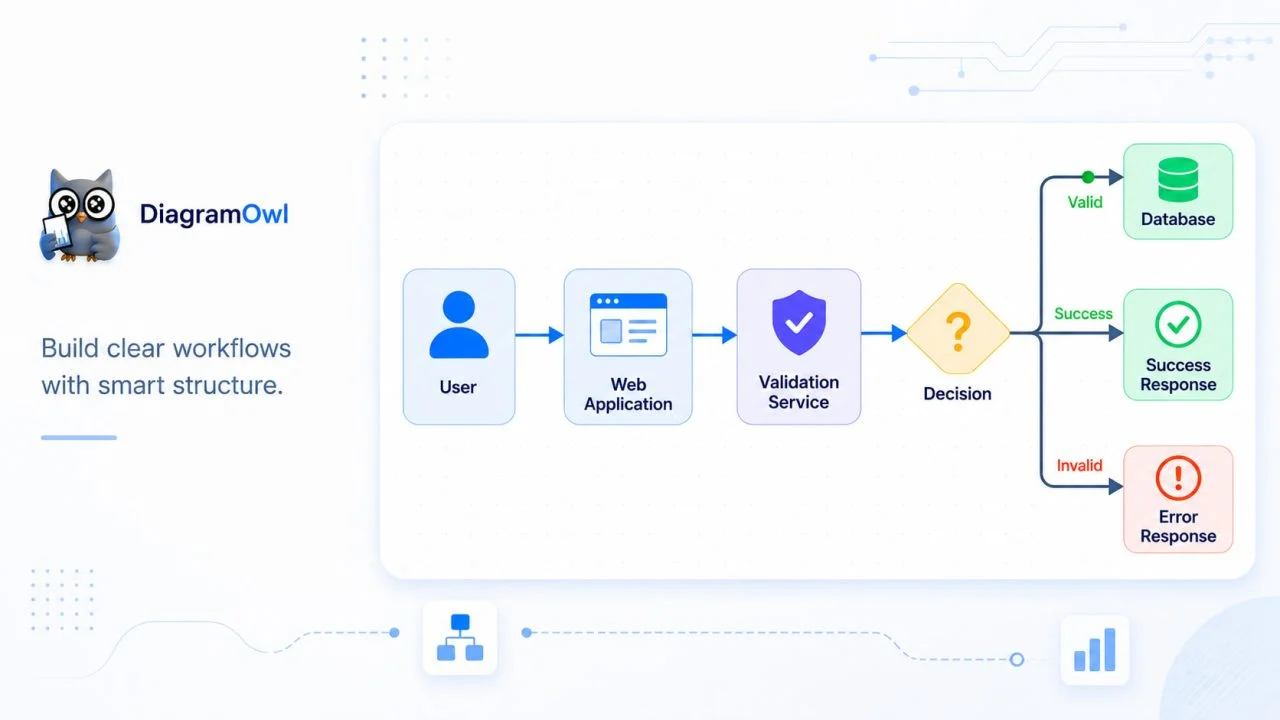

我们来看一个简单的文件处理工作流：用户通过Web应用上传文件，随后由验证服务检查该文件是否合法；合法文件会被存入数据库，之后应用再返回成功响应，非法文件则会触发错误响应。
一旦加入内部模块、外部服务、存储系统和异常路径，即便这一基础流程也会变得难以理解。如果缺乏清晰的结构，示意图即便列出了所有正确的要素，也依然无法说明系统的运作方式。
技术图表生成工具能够将这些关系转化为更清晰的可视化结构，减少排布节点与连接线所需的人工工作量。不过，该工具仍需获得关于系统本身以及各部件连接方式的准确描述。
其目的并非要将所有技术细节都塞进同一页面。一张实用的示意图应当能解答一个核心问题，并以统一的细节粒度呈现系统。
为什么技术示意图会变得难以解读？
技术图纸通常会变得难以理解，原因在于其包含的元素过多、连接关系不清晰，或是在同一视图中呈现了多个层级的技术细节。

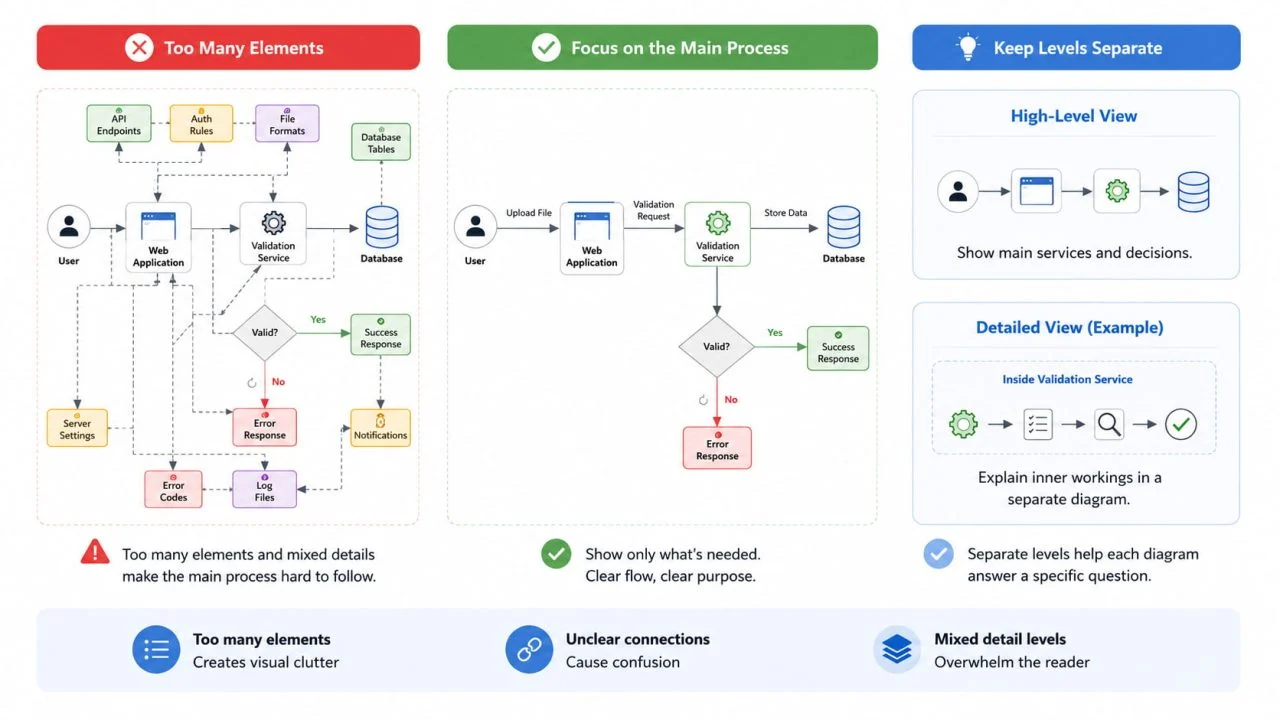

在文件处理的示例中，主流程图通常只需展示用户、Web应用、验证服务、决策节点、数据库、成功响应以及错误响应即可。倘若同一张图里还塞入了API端点、数据库表、身份验证规则、文件格式、服务器设置以及单个错误代码，整个主流程就会变得晦涩难懂。
连接关系也可能造成混淆。Web应用与验证服务之间的箭头仅表明两个组件存在通信，但并未说明传输的内容或建立该连接的原因。若添加“已上传文件”“验证请求”或“验证结果”这类简短标注，就能让该连接关系的作用更清晰明确。
若图表同时涵盖宽泛的系统阶段与高度细化的技术操作，就会出现另一个问题：高层级图表可展示核心服务与决策逻辑，而单独的图表则用于阐释验证服务内部的运行机制。将不同层级的内容拆分呈现，能让每一张图表都精准回应特定问题，避免让读者陷入信息过载的困境。
创建图表前需要准备哪些内容？
图表工具可以对信息进行梳理，但无法自动修正模糊不清的系统描述。在使用专业图表制作工具前，需先明确图表的用途，确定核心节点，并用平实的语言梳理完整流程。
明确一个核心问题
每一张图都应当能回答一个明确的问题。对于文件处理系统而言，这个问题或许是：“上传的文件如何依次经过验证、存储环节，最终生成响应？”
这个问题决定了哪些内容应当纳入该图表。用户权限、服务器配置或数据库详细结构相关的信息或许仍有其重要性，但除非这些内容有助于阐释核心工作流，否则无需在图表中呈现。
先明确问题也能避免图表沦为与系统相关的各类内容的泛泛集合，每个节点和连接线都应当直接为阐释内容提供支撑。
识别核心节点

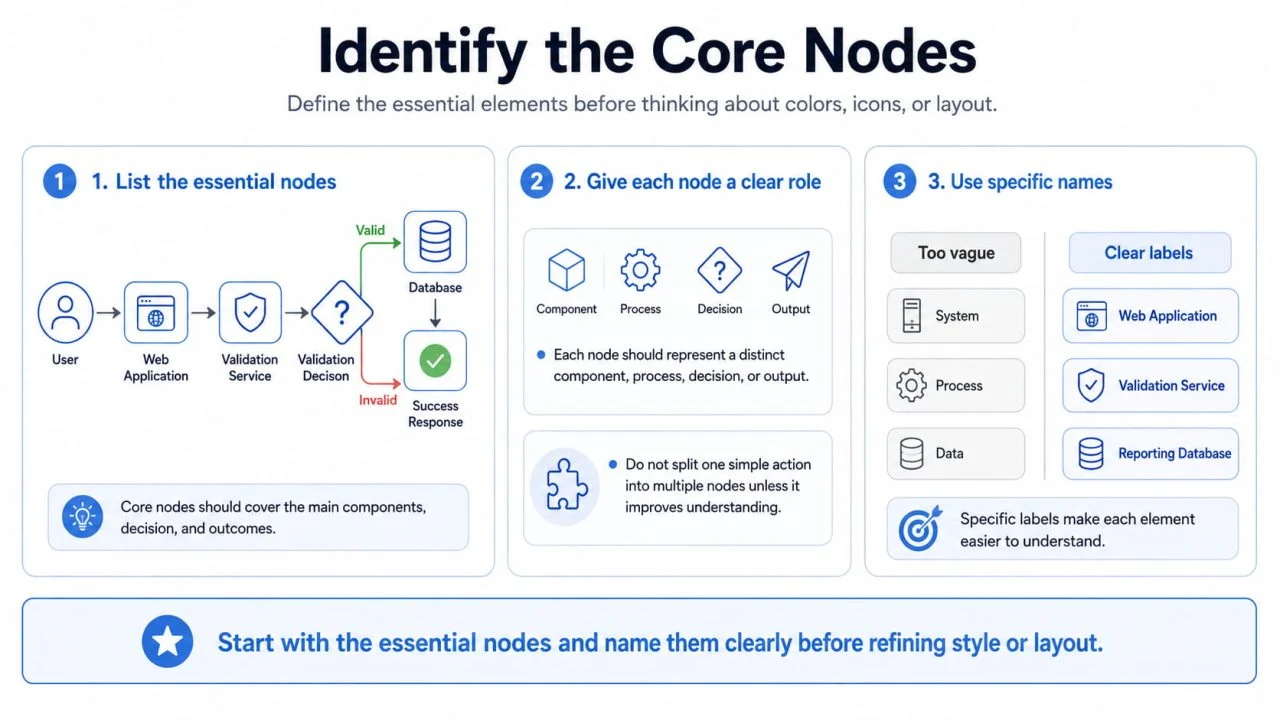

在考虑颜色、图标或布局之前，先梳理出核心要素。在本例中，核心节点包括用户、Web应用、验证服务、文件验证决策、数据库、成功响应以及错误响应。
每个节点应分别对应一个独立的组件、流程、决策或输出。不应将单个简单动作拆分为多个节点，除非这种拆分能帮助读者理解系统的某个重要部分。
节点名称也应具备明确指向性。“系统”“流程”或“数据”这类标签提供的信息过于有限，而“Web应用程序”“验证服务”和“报表数据库”这类名称则能让每个元素的作用更易于理解。
用平实语言描述流程
在生成图表之前，请先用一小段文字对流程进行说明。例如：用户通过Web应用上传文件，由该应用将文件发送至验证服务；若文件有效，则将其存入数据库，Web应用返回成功响应；若文件无效，则应用改为返回错误响应。
该说明为图表赋予了清晰的逻辑顺序，同时也能帮助 可视化图表生成工具 区分系统组件、操作、决策与输出内容。
诸如“为文件系统创建一张图表”这类模糊的需求会留下大量未明确的关联关系，而精准的描述能为工具完成初始布局提供扎实得多的基础。
如何绘制清晰的框图？
框图生成工具 在流程已被划分为清晰的功能阶段时效果最佳。每个节点都应具备特定作用，而连接线则需清晰呈现信息或操作在系统中的流转路径。
从主流程开始
从工作流的最简单版本开始：用户将文件发送至Web应用程序，应用程序再将文件转发至验证服务，后续流程将由验证结果决定。
文件验证通过后会转入数据库，数据库将存储结果返回给Web应用，再由Web应用向用户发送成功响应。若文件验证不通过，验证结果会返回至Web应用，由其发送错误响应。
这种架构可确保职责划分清晰：数据库负责存储信息并向应用返回信息，而应用则全权负责与用户交互。
附加组件应为主流程提供支持，而非与之竞争。若某项服务无法对主流程起到阐释作用，则它可能属于更细化的辅助图表范畴。
谨慎添加决策路径
决策点应在其会改变工作流走向时呈现。在本示例中，“文件是否有效？”这一决策点至关重要，因为其对应的结果将决定文件是被存储还是被拒收。
两种结果应清晰标注，以便读者无需逐一梳理连接线即可理解成功路径与失败路径。
并非每一种技术异常都需要单独分支呈现。把所有可能出现的服务器错误、超时情况和验证提示都标注出来，或许能让流程图更完整，但也会掩盖核心逻辑。除非次要异常会对流程产生重大影响，否则可将其保留在辅助文档中即可。
保持布局一致

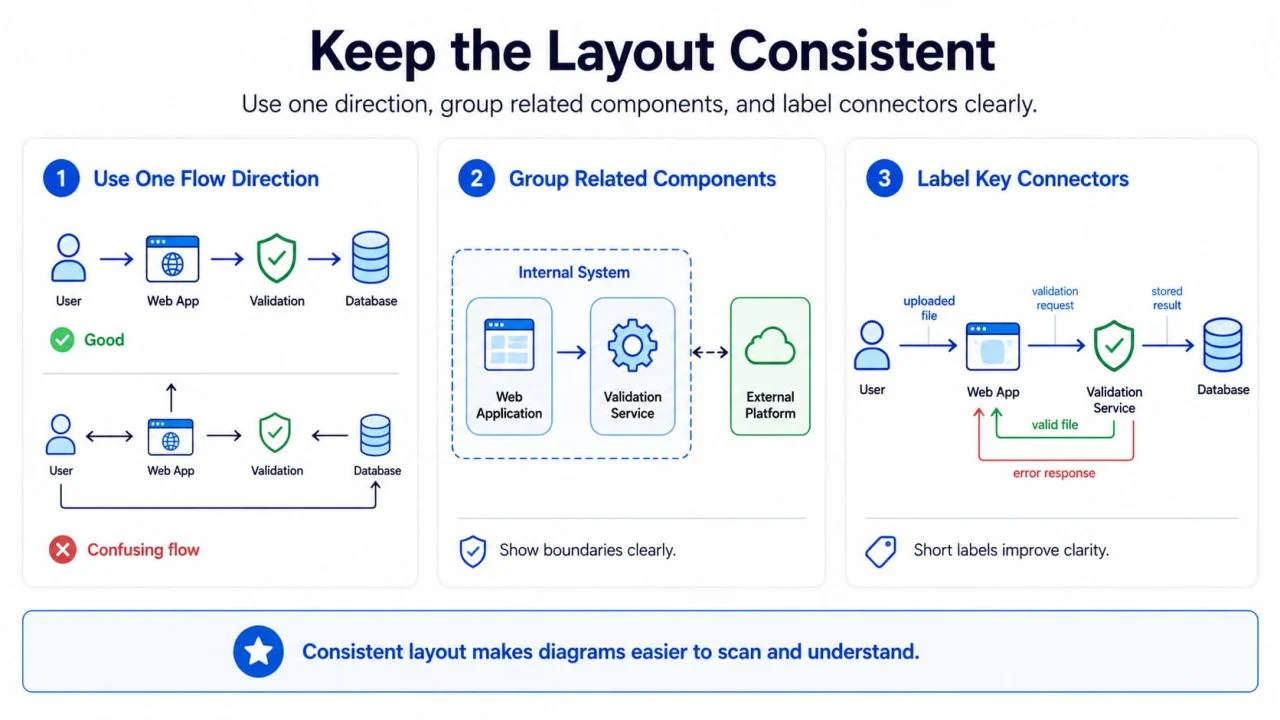

从左到右的布局非常适合顺序工作流，因为读者可以沿着单一方向跟进整个流程。而从上到下的结构则可能更适用于层级结构或系统架构。
具体方向远不如一致性重要。如果主流向先从左到右，再向上，随后又反向横穿页面，整个图表就会变得难以浏览。
相关组件也应就近排布。Web应用与验证服务可归入“内部系统”板块，而第三方平台则应设置在独立清晰的外部区域。这种分组方式有助于读者厘清系统的归属与边界。
重要连接线应使用简短标签，说明节点间传递的内容。诸如“已上传文件”“验证请求”“有效文件”“存储结果”“错误响应”这类标签，既能消除歧义，又不会让图表被冗长描述填满。
智能图表工具如何为流程提供支持？
系统逻辑明确后，智能绘图工具 便可承担大部分重复性的布局工作。它能够自动排布节点、对齐元素、整理连接线，无需手动调整每一个图形的位置。

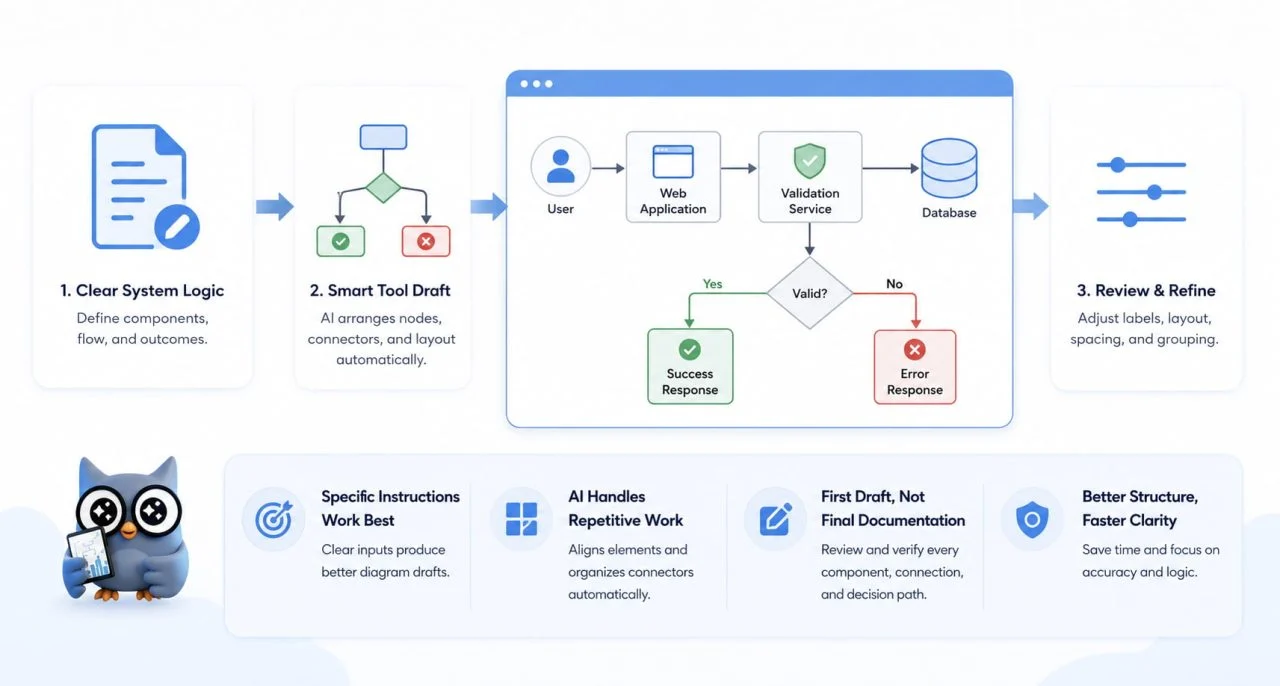

具体的指令通常比宽泛的要求能生成质量更高的初稿。举例来说，要求生成一张从左到右的流程图，展示用户通过Web应用上传文件、将文件发送至验证服务、将通过验证的文件存入数据库，以及返回成功或错误响应的全流程，就能为工具提供明确的生成框架。
本说明明确了主要组件、决策点、布局方向、成功结果与失败结果。相比之下，笼统要求“绘制技术示意图”的指令并未充分说明各元素之间的关联。
ChartGen AI 的 AI 图表生成工具可将清晰的系统描述转换为初始图表结构。生成的版本随后可进行审阅与调整，以优化标签、方向、间距及组件分组。
出于技术应用目的，首次生成的图表应被视为结构草稿，而非最终文档。用户仍需逐一确认：所有组件真实存在、所有连接准确无误、所有决策路径均与实际系统相匹配。
需检查的常见问题
示意图即便看起来精致考究，也可能暗藏模糊不清或存在偏差的逻辑。一个常见问题是节点命名过于笼统，读者根本无从猜测名为“服务”或“流程”的模块究竟承担什么功能。
交叉连接线是另一个警示信号。这类情况通常表明节点需要重新调整位置，或是单个视图中展示的关联关系过多。如果调整布局仍无法解决问题，将内容拆分为高层概览图与详细辅助图，往往能取得更好的效果。
缺失的返回路径也会导致系统逻辑出错。在文件处理的示例中，数据库不应直接与用户交互，它会将存储的结果返回给Web应用程序，再由Web应用程序发送最终响应。明确呈现这一返回路径，可确保各组件的职责划分清晰。
最后，切勿仅因技术细节可用就将其纳入。完整的图未必就是实用的图。任何无助于解答核心问题的节点、标签或连接线，都应予以删除，或移入单独的视图中。
图表分享前的最终审核
在分享该流程图之前，请按照从用户首次操作到最终响应的完整流程走一遍，就像你第一次接触这个系统那样。逐一检查每个组件的职责是否清晰、连接线是否符合流程的实际走向，以及标注是否能说明相连节点之间传递的内容。
成功路径与失败路径应当易于区分。内部服务、外部平台、决策环节及输出结果不应呈现出功能雷同的状态。任何对主工作流无支撑作用的细节都应予以移除，或单独归入技术图表中。
当系统已被拆解为清晰节点、精准连接与统一流程时，技术绘图工具的效用才能得到最大发挥。AI 绘图工具可加快初始排布的速度，但生成的结构仍需由熟悉系统实际运行逻辑的人员进行审核。
最终的示意图无需涵盖所有技术细节，只需展示读者无需额外解释即可理解该系统所需的信息即可。
