Un schéma technique peut devenir source de confusion avant même que le dessin ne commence. Le problème ne réside généralement pas dans le logiciel lui-même, mais dans une description de système peu claire, truffée de composants trop nombreux, de connexions non définies et de niveaux de détail hétérogènes.

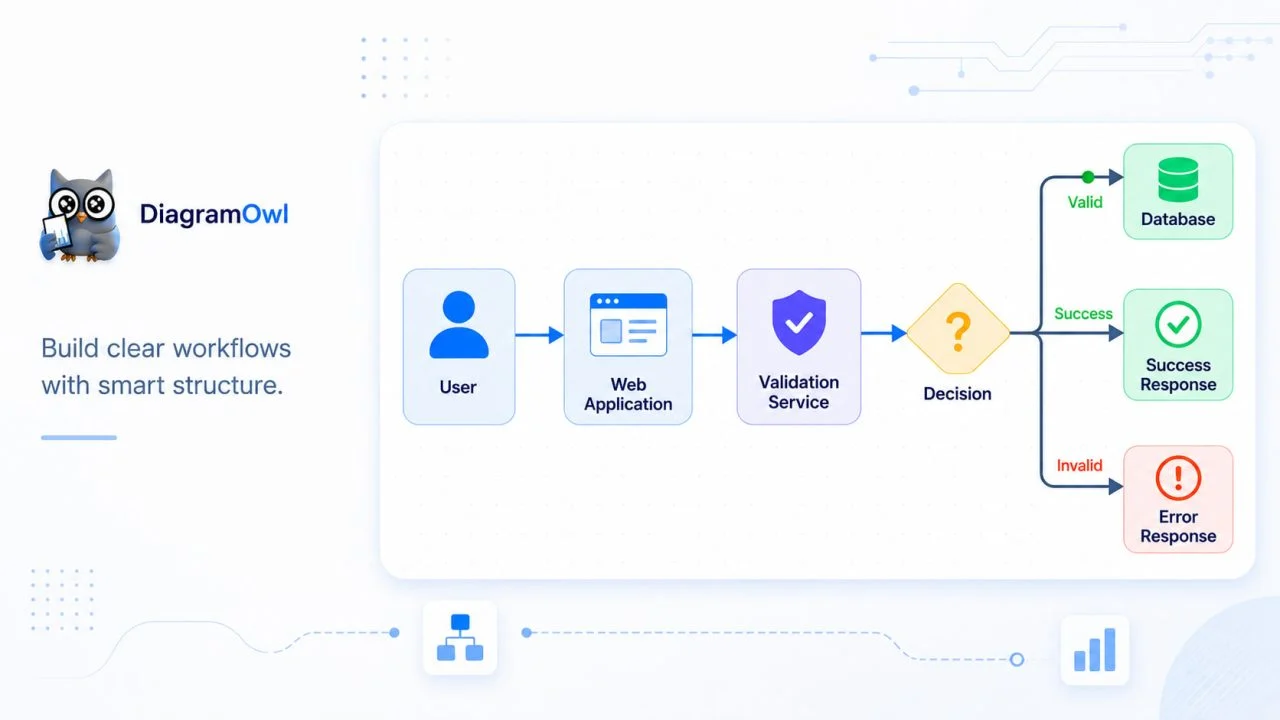

Prenons un workflow simple de traitement de fichiers. Un utilisateur télécharge un fichier via une application web, et un service de validation vérifie si le fichier est valide. Les fichiers valides sont stockés dans une base de données avant que l'application ne renvoie une réponse de succès. Les fichiers invalides déclenchent quant à eux une réponse d'erreur.
Même ce processus de base peut devenir difficile à suivre dès lors que l'on ajoute des modules internes, des services externes, des systèmes de stockage et des chemins d'exception. Sans une structure claire, le diagramme peut présenter tous les éléments corrects tout en ne parvenant toujours pas à expliquer comment le système fonctionne.
Un outil de création de schémas techniques peut transformer ces relations en une structure visuelle plus claire et réduire le travail manuel lié à l'agencement des nœuds et des connecteurs. Cependant, l'outil nécessite toujours une description précise du système et de la manière dont chaque élément est connecté.
L’objectif n’est pas de faire figurer tous les détails techniques sur une seule page. Un schéma utile doit répondre à une question principale et présenter le système avec un niveau de détail cohérent.
Pourquoi les schémas techniques deviennent-ils difficiles à lire ?

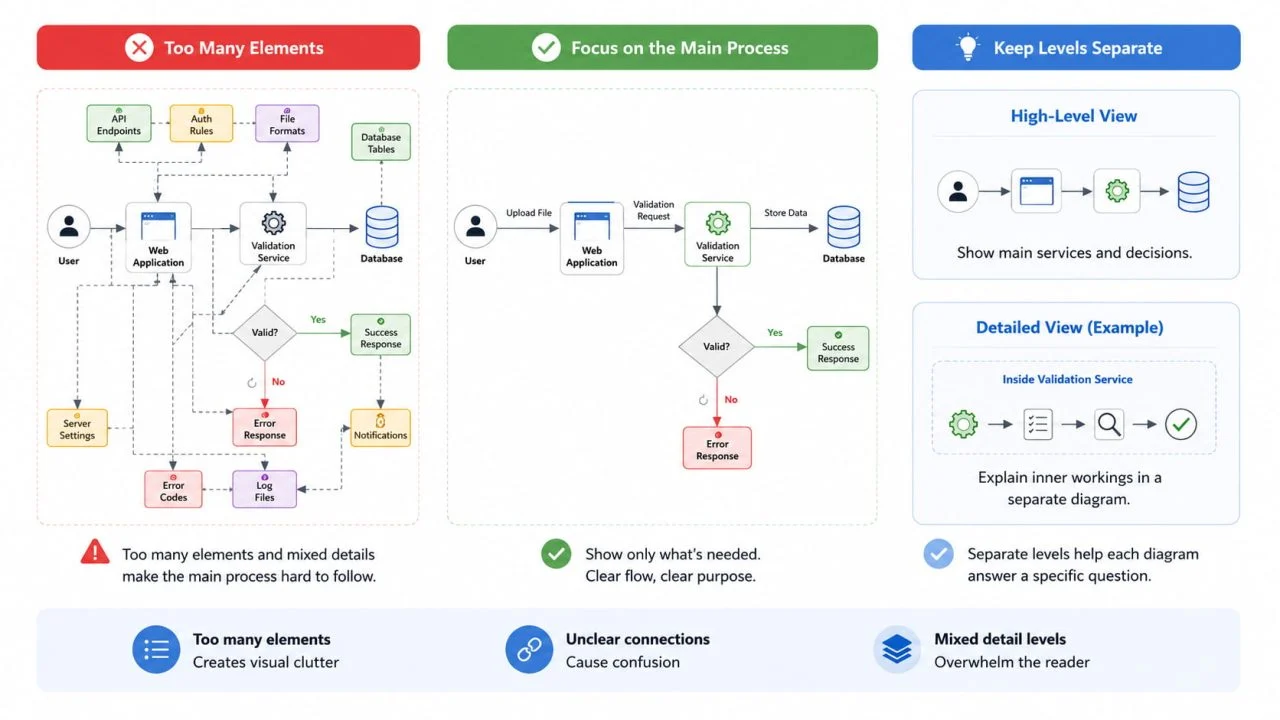

Les schémas techniques deviennent généralement difficiles à comprendre car ils contiennent trop d'éléments, des liaisons peu claires ou plusieurs niveaux de détails techniques dans une même vue.
Dans l'exemple de traitement de fichiers, le diagramme principal n'a besoin de représenter que l'utilisateur, l'application web, le service de validation, le point de décision, la base de données, la réponse de succès et la réponse d'erreur. Si ce même diagramme inclut également des points de terminaison d'API, des tables de base de données, des règles d'authentification, des formats de fichier, des paramètres de serveur et des codes d'erreur individuels, le processus principal devient beaucoup plus difficile à suivre.
Les connexions peuvent également prêter à confusion. Une flèche entre l'application web et le service de validation indique que les deux composants communiquent, mais elle n'explique pas ce qui est envoyé ni pourquoi cette connexion existe. Une courte étiquette telle que « fichier téléversé », « demande de validation » ou « résultat de validation » donne à cette relation un objectif plus clair.
Un autre problème survient lorsqu'un diagramme mélange des étapes système globales et des opérations techniques très détaillées. Un diagramme de haut niveau peut présenter les principaux services et décisions, tandis qu'un diagramme distinct explique ce qui se passe au sein du service de validation. Séparer ces différents niveaux permet à chaque diagramme de répondre à une question spécifique sans submerger le lecteur.
Quels éléments préparer avant de créer le diagramme ?
Un outil de diagramme permet d'organiser les informations, mais il ne peut pas corriger automatiquement une description de système peu claire. Avant d'utiliser un créateur de diagrammes techniques, définissez l'objectif du diagramme, identifiez les nœuds principaux et décrivez le processus dans un langage simple.
Définir une question principale
Chaque diagramme doit répondre à une question claire. Pour le système de traitement de fichiers, cette question pourrait être : « Comment un fichier téléversé passe-t-il par les étapes de validation, de stockage et de réponse finale ? »
Cette question permet de déterminer ce qui doit figurer dans le diagramme. Les informations relatives aux droits des utilisateurs, à la configuration du serveur ou à la structure détaillée de la base de données peuvent toujours être importantes, mais elles n’ont pas à apparaître à moins qu’elles ne contribuent à expliquer le flux de travail principal.
Définir la question en amont permet également d’éviter que le schéma ne devienne un recueil général de tout ce qui touche au système. Chaque nœud et chaque connecteur doit contribuer directement à l’explication.
Identifier les nœuds principaux

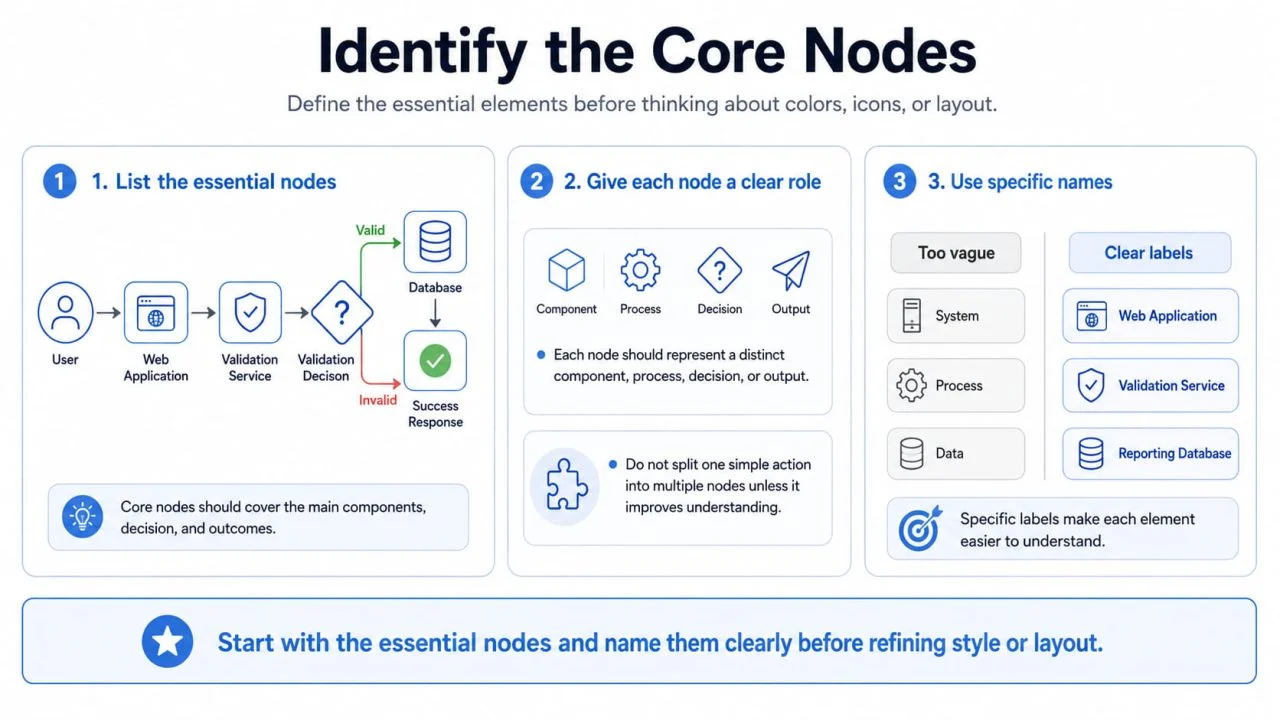

Avant de réfléchir aux couleurs, aux icônes ou à la mise en page, notez les éléments essentiels. Dans cet exemple, les nœuds centraux sont l'utilisateur, l'application web, le service de validation, la décision de validation de fichier, la base de données, la réponse de succès et la réponse d'erreur.
Chaque nœud doit représenter un composant, un processus, une décision ou un résultat distinct. Une action simple ne doit pas être divisée en plusieurs nœuds, à moins que cette séparation n’aide les lecteurs à comprendre une partie importante du système.
Les noms des nœuds doivent également être spécifiques. Des libellés tels que « Système », « Processus » ou « Données » fournissent trop peu d'informations. Des noms comme « Application Web », « Service de validation » et « Base de données de reporting » facilitent la compréhension du rôle de chaque élément.
Décrire le flux en langage clair et simple
Avant de générer le diagramme, expliquez le processus dans un court paragraphe. Par exemple, l’utilisateur télécharge un fichier via l’application web, qui transmet ce fichier au service de validation. Si le fichier est valide, il est stocké dans la base de données et l’application web renvoie une réponse de succès ; si le fichier est invalide, l’application renvoie à la place une réponse d’erreur.
Cette description confère au diagramme une séquence claire. Elle aide également un générateur de diagrammes visuels à distinguer les composants système, les actions, les décisions et les sorties.
Une demande vague telle que « créer un diagramme pour un système de fichiers » laisse trop de relations non définies. Une description précise fournit à l'outil une base bien plus solide pour la mise en page initiale.
Comment réaliser un schéma bloc clair ?
Un créateur de diagrammes de blocs donne les meilleurs résultats lorsque le processus a été divisé en étapes fonctionnelles claires. Chaque nœud doit avoir un rôle spécifique, tandis que les connecteurs doivent indiquer comment les informations ou les actions circulent dans le système.
Commencer par le processus principal
Commencez par la version la plus simple du flux de travail. L'utilisateur envoie le fichier à l'application web, l'application le transmet au service de validation, et le résultat de la validation détermine la suite des opérations.
Lorsque le fichier est valide, il est transféré vers la base de données. La base de données renvoie le résultat stocké à l'application web, qui envoie ensuite une réponse de succès à l'utilisateur. Lorsque le fichier est invalide, le résultat de validation est renvoyé à l'application web, qui transmet alors une réponse d'erreur.
Cette structure permet de clarifier les responsabilités : la base de données stocke les informations et les renvoie à l'application, tandis que cette dernière reste chargée de communiquer avec l'utilisateur.
Les composants supplémentaires doivent prendre en charge ce processus principal plutôt que d’entrer en concurrence avec lui. Si un service ne contribue pas à expliquer le flux principal, il peut figurer dans un diagramme de support plus détaillé.
Ajouter les chemins de décision avec précaution
Les points de décision doivent apparaître lorsqu'ils modifient l'orientation du flux de travail. Dans cet exemple, la question « Le fichier est-il valide ? » est essentielle, car la réponse détermine si le fichier est stocké ou rejeté.
Les deux résultats doivent être clairement étiquetés afin que le lecteur puisse distinguer les chemins réussis et les chemins échoués sans avoir à remonter plusieurs connecteurs.
Toutes les exceptions techniques ne nécessitent pas une branche dédiée. Représenter l’ensemble des erreurs serveur, des cas de dépassement de délai et des messages de validation possibles peut rendre le schéma plus complet, mais cela risque de masquer la logique principale. Les exceptions mineures peuvent être consignées dans la documentation de référence, à moins qu’elles ne modifient significativement le déroulement du processus.
Maintenez la cohérence de la mise en page

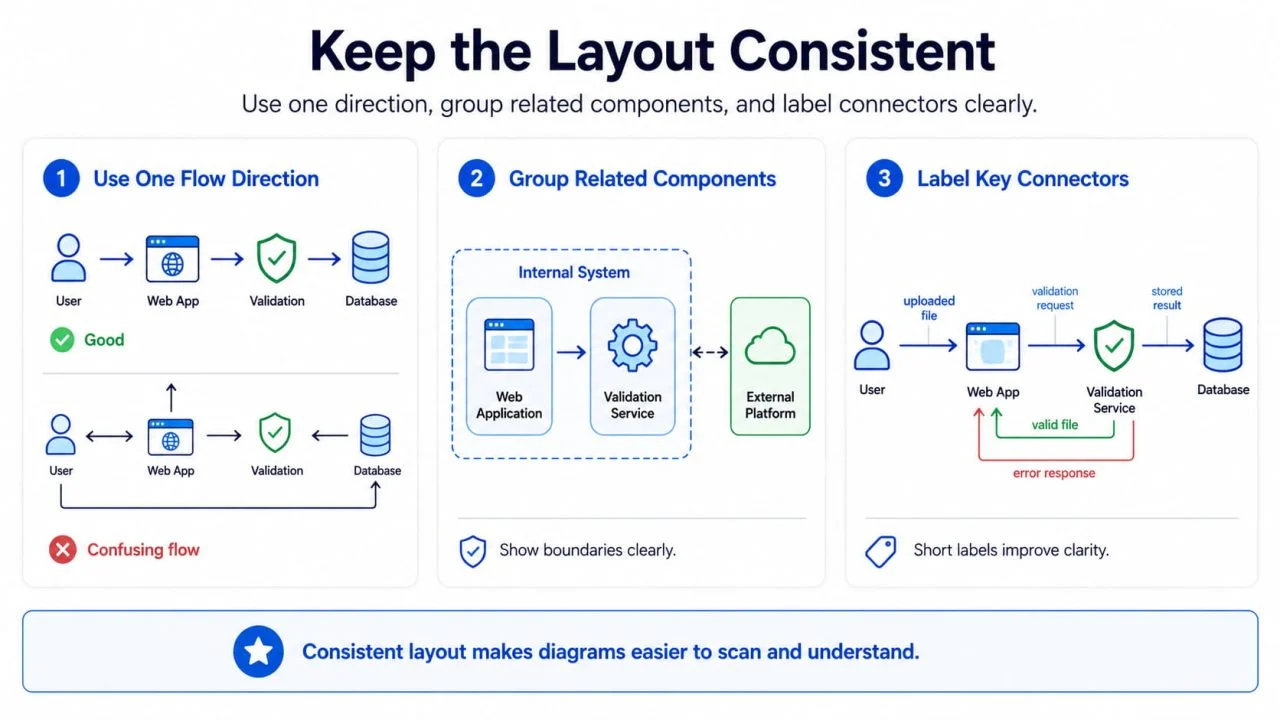

Une disposition de gauche à droite fonctionne bien pour un flux de travail séquentiel, car le lecteur peut suivre le processus dans une seule direction. Une structure de haut en bas peut être plus adaptée pour une hiérarchie ou une architecture système.
La direction spécifique importe moins que la cohérence. Un schéma devient difficile à parcourir lorsque le flux principal va de gauche à droite, puis vers le haut, et enfin revient en sens inverse sur la page.
Les composants associés doivent également apparaître à proximité les uns des autres. L'application web et le service de validation peuvent être inclus dans une section « Système interne », tandis qu'une plateforme tierce doit figurer dans une zone externe clairement distincte. Ce regroupement aide les lecteurs à comprendre la propriété et les limites du système.
Les connecteurs importants doivent utiliser des libellés courts qui expliquent ce qui circule entre les nœuds. Des libellés tels que « fichier téléversé », « demande de validation », « fichier valide », « résultat stocké » et « réponse d’erreur » éliminent toute ambiguïté sans encombrer le diagramme de longues descriptions.
Comment un outil de diagramme intelligent prend en charge le processus ?

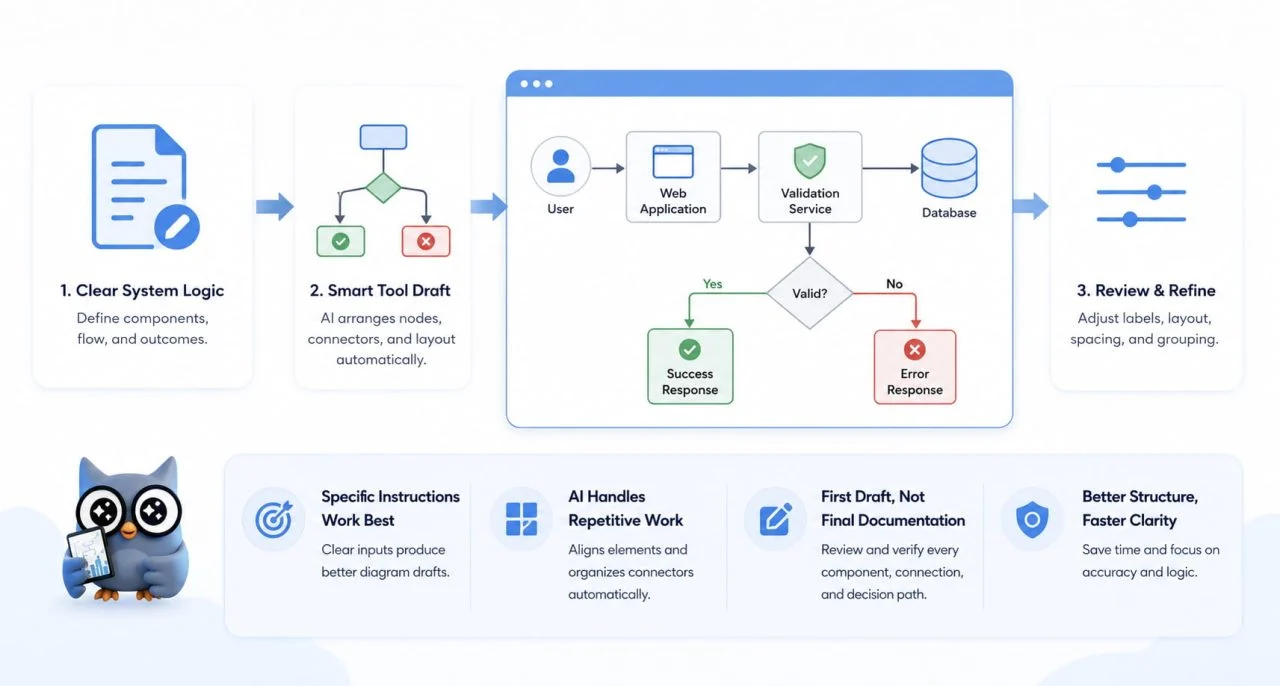

Une fois la logique du système clarifiée, un outil de diagramme intelligent peut prendre en charge une grande partie du travail de mise en page répétitif. Il permet d'organiser les nœuds, d'aligner les éléments et de structurer les connecteurs sans qu'il soit nécessaire de positionner chaque forme manuellement.
Une instruction précise produit généralement un brouillon de meilleure qualité qu'une demande vague. Par exemple, demander un schéma de gauche à droite illustrant un utilisateur qui télécharge un fichier via une application web, l'envoie à un service de validation, stocke les fichiers valides dans une base de données, et renvoie une réponse de succès ou d'erreur, fournit à l'outil une structure définie.
Cette instruction identifie les composants principaux, le point de décision, le sens de la mise en page, le résultat réussi et le résultat échoué. En revanche, une demande générale de « créer un schéma technique » n’explique pas suffisamment les relations entre les éléments.
L'outil de création de diagrammes IA de ChartGen AI permet de transformer une description claire du système en une structure de diagramme initiale. La version générée peut ensuite être révisée et ajustée pour améliorer les étiquettes, l'orientation, l'espacement et le groupement des composants.
Pour un usage technique, le premier diagramme généré doit être considéré comme un brouillon structurel plutôt que comme une documentation finale. L'utilisateur doit encore vérifier que chaque composant est bien réel, que chaque connexion est exacte et que chaque chemin de décision correspond au système réel.
Problèmes courants à vérifier
Un diagramme peut sembler poli tout en contenant une logique peu claire ou incorrecte. Un problème courant est l'utilisation de noms de nœuds vagues. Les lecteurs ne devraient pas avoir besoin de deviner ce que fait réellement un bloc appelé "Service" ou "Processus".
Les connecteurs qui se croisent constituent un autre signe d’alerte. Ils indiquent généralement que les nœuds doivent être repositionnés, ou qu’un trop grand nombre de relations sont affichées dans une même vue. Si la réorganisation de la disposition ne résout pas le problème, il peut être plus efficace de diviser le contenu en une vue d’ensemble de haut niveau et un schéma détaillé de support.
L’absence de chemins de retour peut également entraîner une logique système erronée. Dans l’exemple de traitement de fichiers, la base de données ne doit pas sembler communiquer directement avec l’utilisateur : elle renvoie le résultat stocké à l’application web, qui transmet ensuite la réponse finale. La représentation de ce chemin de retour permet de conserver la clarté des responsabilités de chaque composant.
Enfin, évitez d’inclure des détails techniques simplement parce qu’ils sont disponibles. Un schéma complet n’est pas toujours un schéma utile. Tout nœud, libellé ou connecteur qui ne contribue pas à répondre à la question principale doit être supprimé ou déplacé dans une vue distincte.
Revue finale avant le partage du diagramme
Avant de partager le schéma, suivez le flux de travail depuis la première action de l’utilisateur jusqu’à la réponse finale comme si vous découvriez le système pour la première fois. Vérifiez si chaque composant a un rôle clair, si les connecteurs suivent la direction réelle du processus et si les étiquettes expliquent ce qui circule entre les nœuds connectés.
Les chemins réussis et les chemins échoués doivent être faciles à distinguer. Les services internes, les plateformes externes, les décisions et les sorties ne doivent pas donner l'impression qu'ils remplissent la même fonction. Tout détail qui ne prend pas en charge le flux de travail principal doit être supprimé ou placé dans un schéma technique distinct.
Un outil de création de schémas techniques est le plus efficace lorsque le système a déjà été réduit à des nœuds clairs, des connexions précises et un flux cohérent. Un outil de création de schémas par IA peut accélérer l'agencement initial, mais la structure générée doit encore être revue par une personne qui comprend le fonctionnement réel du système.
Le schéma final n’a pas besoin d’inclure tous les détails techniques. Il doit simplement présenter les informations dont les lecteurs ont besoin pour comprendre le système sans explication supplémentaire.
