Ещё до того как вы начнёте чертить, техническая схема уже может вызывать путаницу. Обычно проблема заключается не в самом программном обеспечении, а в нечётком описании системы, перегруженном избыточным количеством компонентов, неопределёнными связями и смешанными уровнями детализации.
Рассмотрим простой рабочий процесс обработки файлов. Пользователь загружает файл через веб-приложение, а служба проверки проверяет, является ли файл корректным. Корректные файлы сохраняются в базе данных до того, как приложение вернет ответ об успешном выполнении. Некорректные файлы, напротив, инициируют ответ с ошибкой.
Даже этот базовый процесс становится сложно отслеживать, когда в него добавляются внутренние модули, внешние сервисы, системы хранения и пути обработки исключительных ситуаций. При отсутствии четкой структуры на диаграмме могут быть представлены все правильные элементы, но при этом она все равно не сможет объяснить, как работает система.
Средство для создания технических диаграмм позволяет преобразовать эти взаимосвязи в более наглядную визуальную структуру и сократить трудозатраты на ручное размещение узлов и соединительных линий. При этом инструменту по-прежнему требуется точное описание системы и порядка соединения её отдельных компонентов.
Цель не заключается в том, чтобы разместить все технические детали на одной странице. Полезная схема должна отвечать на один основной вопрос и представлять систему на последовательном уровне детализации.
Почему технические схемы становится трудно читать?
Технические схемы обычно становятся трудными для понимания, поскольку в них содержится слишком много элементов, нечёткие связи или несколько уровней технической детализации в одном представлении.

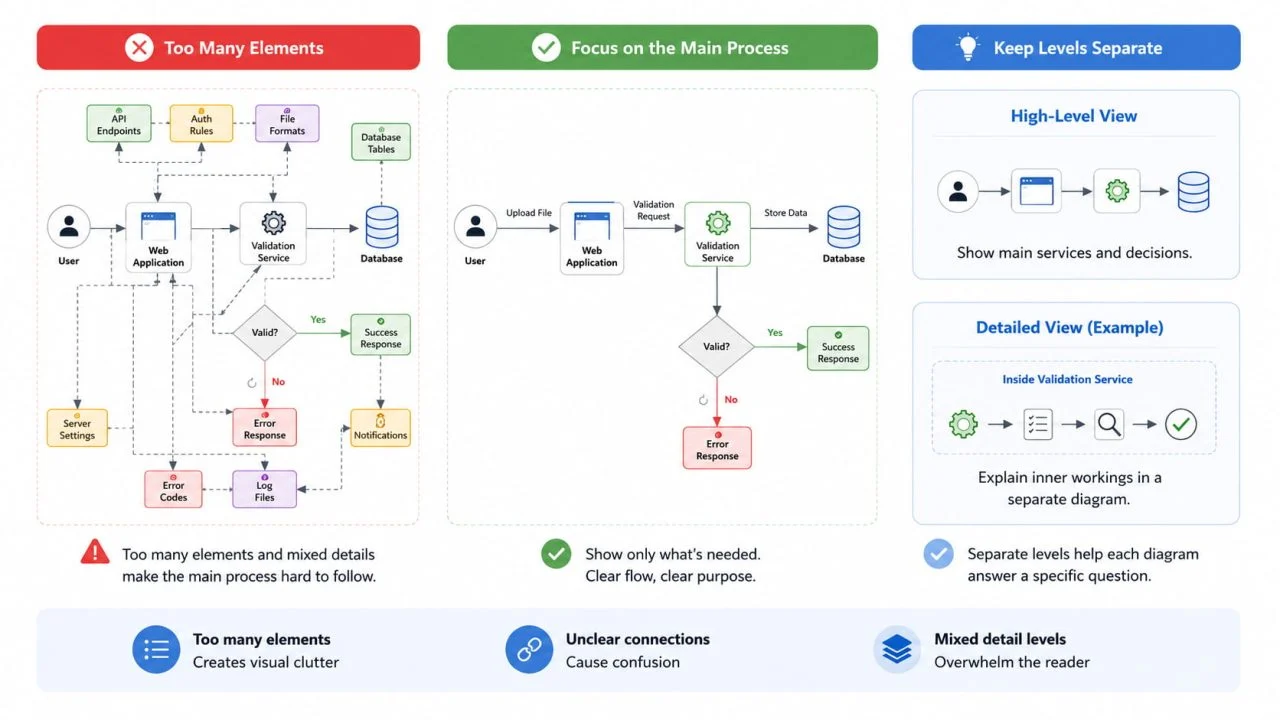

В примере обработки файлов основной схеме может потребоваться только показать пользователя, веб-приложение, службу проверки, точку принятия решения, базу данных, ответ на успех и ответ на ошибку. Если та же диаграмма также включает конечные точки API, таблицы баз данных, правила аутентификации, форматы файлов, настройки сервера и индивидуальные коды ошибок, следовать основному процессу становится намного сложнее.
Соединения также могут создавать путаницу. Стрелка между веб-приложением и службой проверки подлинности указывает на то, что эти два компонента взаимодействуют, но не объясняет, что именно передается и зачем существует это соединение. Краткая подпись, такая как «загруженный файл», «запрос на проверку» или «результат проверки», делает назначение этой связи более понятным.
Другая проблема возникает, когда диаграмма смешивает широкие системные этапы с очень подробными техническими операциями. Диаграмма высокого уровня может показать основные службы и решения, а отдельная диаграмма объясняет, что происходит внутри службы проверки. Разделение этих уровней позволяет каждой диаграмме отвечать на конкретный вопрос, не перегружая читателя.
Что нужно подготовить перед созданием диаграммы?
Инструмент для создания диаграмм позволяет упорядочить информацию, но не способен автоматически исправить нечёткое описание системы. Перед тем как использовать конструктор технических диаграмм, определите цель диаграммы, выделите основные узлы и опишите процесс простым языком.
Сформулируйте один главный вопрос
Каждая диаграмма должна отвечать на один четко сформулированный вопрос. Для системы обработки файлов таким вопросом может быть: «Как загруженный файл проходит этапы проверки, хранения и формирования итогового ответа?»
Этот вопрос определяет, что должно быть включено в диаграмму. Информация о разрешениях пользователей, конфигурации сервера или подробной структуре базы данных по-прежнему может быть важной, но её не нужно отображать, если она не помогает объяснить основной рабочий процесс.
Сначала формулировка вопроса также позволяет избежать того, чтобы диаграмма превратилась в случайный набор всего, что связано с системой. Каждый узел и соединительная линия должны напрямую способствовать объяснению.
Определите основные узлы

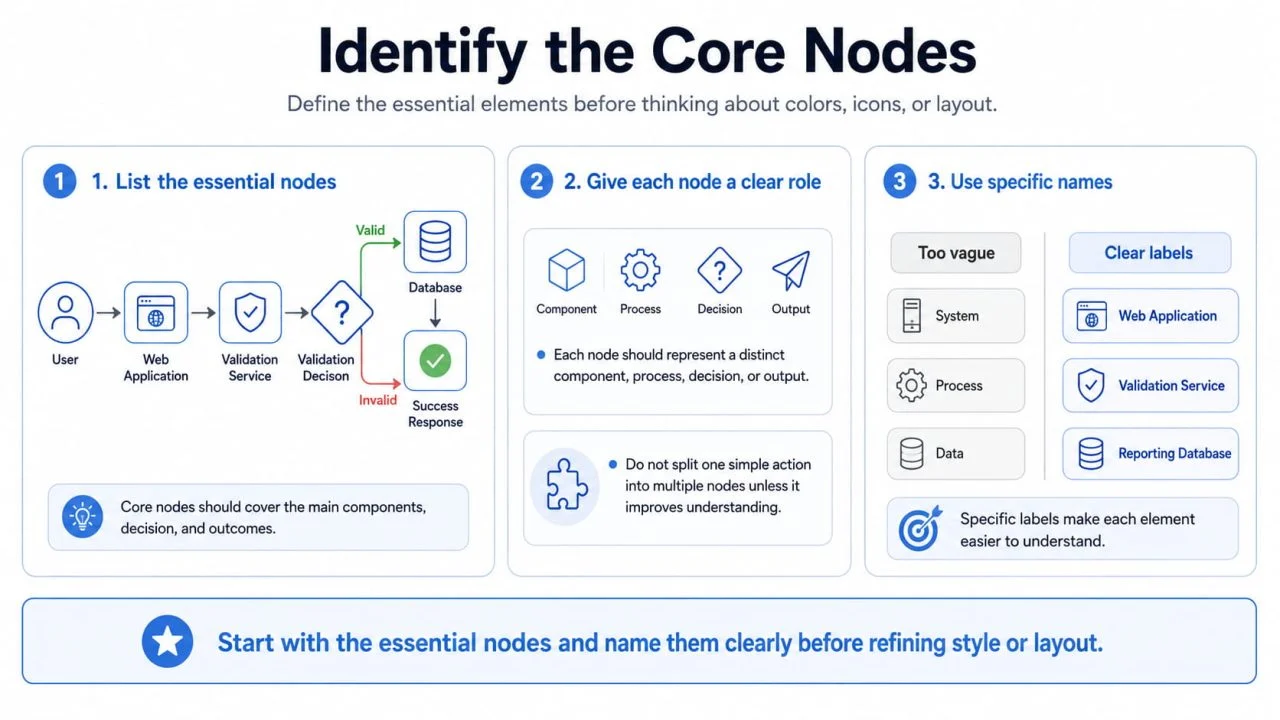

Прежде чем задумываться о цветах, значках или макете, запишите основные элементы. В этом примере ключевыми узлами являются пользователь, веб-приложение, служба проверки, решение о проверке файла, база данных, ответ об успехе и ответ об ошибке.
Каждый узел должен представлять отдельный компонент, процесс, решение или результат. Одно простое действие не следует разбивать на несколько узлов, если такое разделение не помогает читателям понять важную часть системы.
Имена узлов также должны быть конкретными. Такие метки, как «Система», «Процесс» или «Данные», предоставляют слишком мало информации. Имена вроде «Веб-приложение», «Служба проверки» и «База данных отчетов» облегчают понимание роли каждого элемента.
Опишите процесс простым языком
Перед созданием диаграммы опишите процесс в виде короткого абзаца. Например, пользователь загружает файл через веб-приложение, которое отправляет этот файл в службу проверки. Если файл корректен, он сохраняется в базе данных, а веб-приложение возвращает ответ об успешном выполнении. Если файл некорректен, приложение вместо этого возвращает ответ с ошибкой.
Это описание задает диаграмме четкую последовательность. Оно также помогает генератору визуальных диаграмм различать системные компоненты, действия, решения и выходные данные.
Расплывчатый запрос, такой как "создать диаграмму для файловой системы", оставляет слишком много отношений неопределенными. Точное описание дает инструменту гораздо более прочную основу для первоначального макета.
Как составить понятную блок-схему?
редактор блок-схем даёт наилучший результат, когда процесс уже разделён на чёткие функциональные этапы. Каждый узел должен выполнять конкретную роль, а соединительные линии должны отображать, как информация или действия перемещаются по системе.
Начните с основного процесса
Начните с самой простой версии рабочего процесса: пользователь отправляет файл в веб-приложение, приложение передает его в службу проверки, а результат проверки определяет дальнейшие действия.
Если файл корректен, он передаётся в базу данных. База данных возвращает результат сохранения в веб-приложение, которое затем отправляет пользователю ответ об успешном выполнении. Если файл некорректен, результат проверки возвращается в веб-приложение, которое отправляет ответ с ошибкой.
Эта структура обеспечивает чёткое разделение ответственности: база данных хранит информацию и передаёт её приложению, а приложение, в свою очередь, отвечает за взаимодействие с пользователем.
Дополнительные компоненты должны поддерживать этот основной процесс, а не конкурировать с ним. Если служба не помогает объяснить основной поток, она может быть размещена в более детальной вспомогательной диаграмме.
Добавляйте пути принятия решений внимательно
Точки принятия решений должны появляться в тех моментах, когда они меняют направление рабочего процесса. В данном примере вопрос «Является ли файл корректным?» имеет ключевое значение, так как от ответа на него зависит, будет ли файл сохранен или отклонен.
Оба результата должны быть четко помечены, чтобы читатель мог понять успешные и неуспешные пути без необходимости отслеживать несколько соединительных линий.
Не каждая техническая исключительная ситуация требует отдельной ветви на диаграмме. Отображение всех возможных ошибок сервера, условий тайм-аута и сообщений проверки может сделать диаграмму более полной, но при этом способно затруднить восприятие основной логики. Небольшие исключительные ситуации можно оставить в сопроводительной документации, если они не вносят существенных изменений в процесс.
Сохраняйте единообразие макета

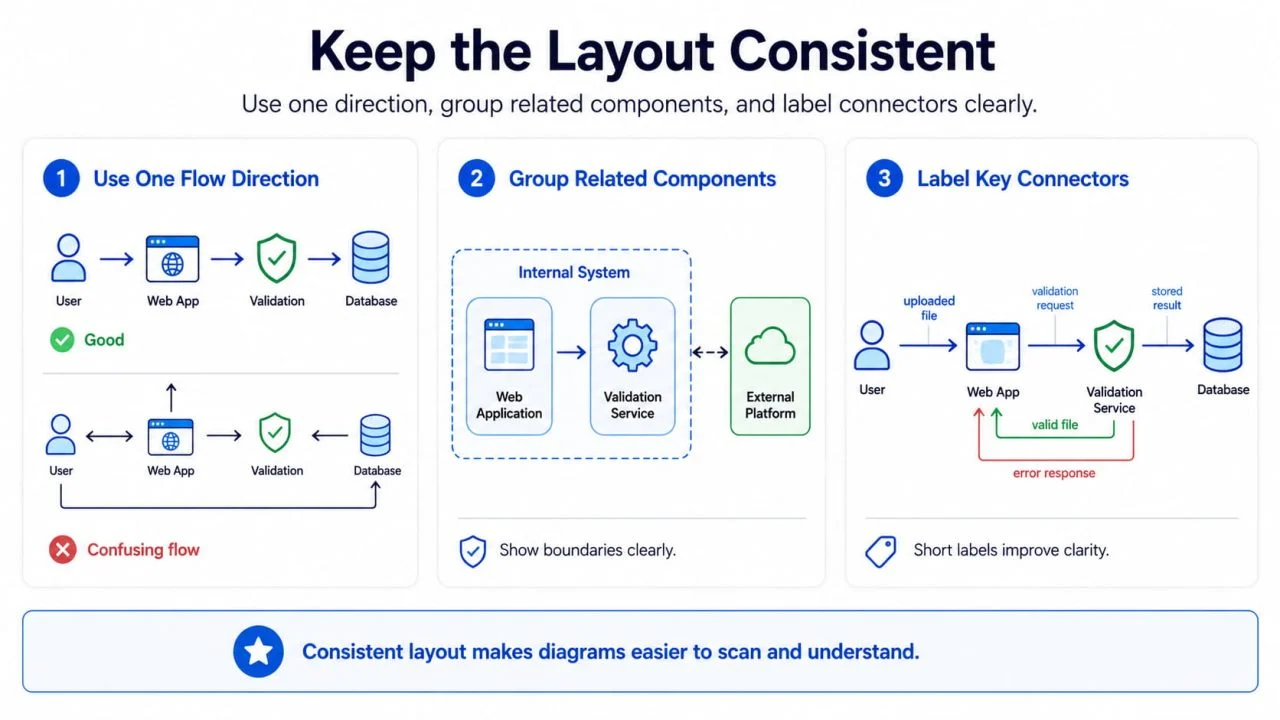

Макет с направлением слева направо отлично подходит для последовательного рабочего процесса, поскольку пользователь может отслеживать процесс в одном направлении. Структура с направлением сверху вниз может быть более подходящей для иерархии или архитектуры системы.
Конкретное направление не так важно, как последовательность. Схему становится сложно просматривать, когда основной поток движется слева направо, затем вверх, а потом снова пересекает страницу в обратном направлении.
Связанные компоненты также должны располагаться рядом. Веб-приложение и служба проверки могут входить в раздел «Внутренняя система», а сторонняя платформа должна быть размещена в четко выделенной внешней области. Такая группировка помогает читателям понять принадлежность компонентов к системе и ее границы.
Важные соединители должны использовать короткие метки, объясняющие, что перемещается между узлами. Такие метки, как "загруженный файл", "запрос на проверку", "действительный файл", "сохраненный результат" и "ответ на ошибку", устраняют неоднозначность, не заполняя диаграмму длинными описаниями.
Как инструмент интеллектуальных диаграмм поддерживает рабочий процесс?

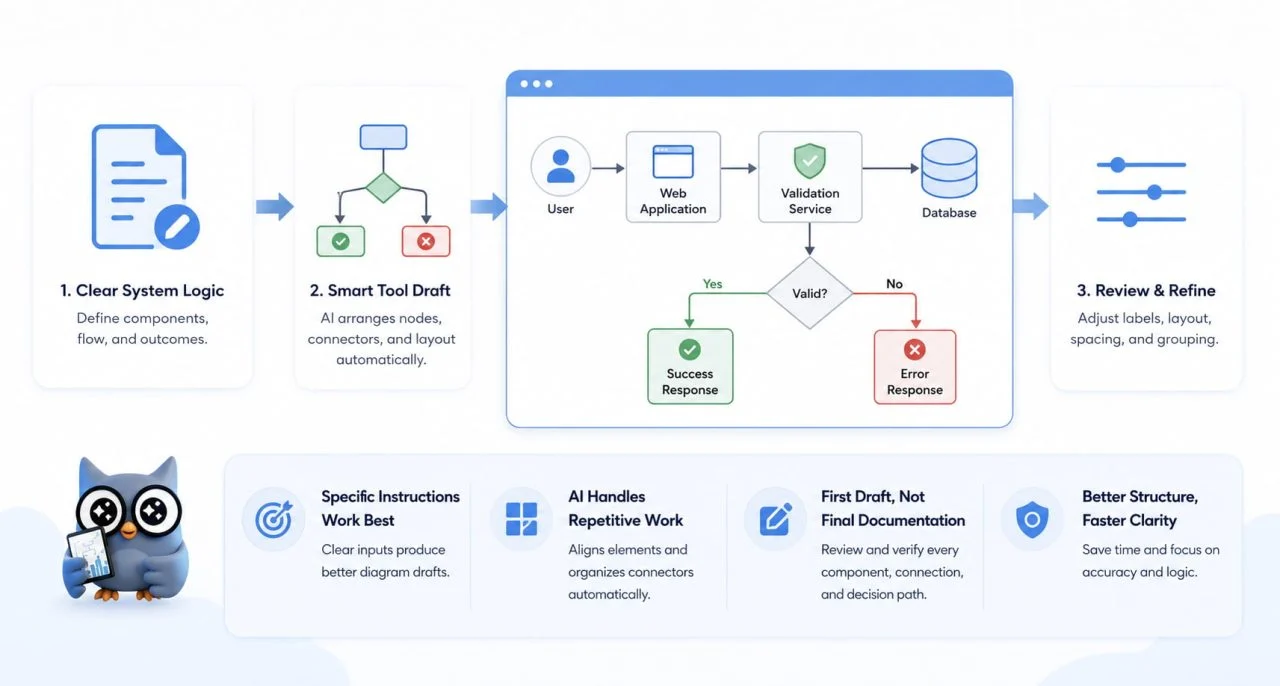

Как только логика системы станет понятной, интеллектуальный инструмент для создания диаграмм сможет взять на себя большую часть повторяющейся работы по компоновке. Он поможет расположить узлы, выровнять элементы и организовать соединительные линии, при этом не потребуется вручную позиционировать каждую фигуру.
Конкретное указание обычно позволяет получить более качественный черновик, чем общий запрос. Например, если попросить создать схему слева направо, на которой показано, как пользователь загружает файл через веб-приложение, отправляет его в службу проверки, сохраняет корректные файлы в базе данных и получает в ответ либо уведомление об успехе, либо об ошибке — это задает инструменту четкую структуру.
В настоящей инструкции определяются основные компоненты, точка принятия решений, направление компоновки, успешный исход и неуспешный исход. Для сравнения, общий запрос «создать техническую схему» не дает достаточного объяснения взаимосвязей между элементами.
Средство создания диаграмм на базе ИИ от ChartGen AI помогает преобразовать четкое описание системы в исходную структуру диаграммы. После этого сгенерированную версию можно проверить и скорректировать, чтобы улучшить подписи, направление, интервалы и группировку компонентов.
В технических целях первую сгенерированную диаграмму следует рассматривать как структурный набросок, а не как готовую документацию. Пользователю все еще необходимо убедиться, что каждый компонент является реальным, каждое соединение точное, а каждый путь принятия решений соответствует реальной системе.
Распространенные проблемы для проверки
Диаграмма может выглядеть аккуратно и завершенно, но при этом содержать неясную или неверную логику. Одна из распространенных проблем — использование неопределенных названий узлов. Читателям не приходится гадать, что именно выполняет блок с названием «Сервис» или «Процесс».
Пересекающиеся соединительные линии — ещё один тревожный признак. Обычно они указывают на то, что узлы нужно переместить, либо что в одном представлении отображается слишком много связей. Если перестройка макета не решает проблему, может быть эффективнее разделить содержимое на общий обзор и детальную вспомогательную диаграмму.
Недостающие пути возврата также могут создать неправильную логику системы. В примере обработки файлов база данных не должна взаимодействовать напрямую с пользователем. Она возвращает сохраненный результат веб-приложению, которое затем отправляет окончательный ответ. Отображение этого пути возврата очищает обязанности каждого компонента.
Наконец, не включайте технические детали только потому, что они доступны. Полная диаграмма не всегда является полезной. Любой узел, метка или соединитель, которые не помогают ответить на основной вопрос, следует удалить или перенести в отдельное представление.
Финальная проверка перед публикацией диаграммы
Перед тем как поделиться схемой, пройдите по рабочему процессу от первого действия пользователя до финального ответа так, как будто вы видите эту систему впервые. Проверьте, понятна ли роль каждого компонента, соответствуют ли соединительные линии реальному направлению процесса и объясняют ли подписи, что передаётся между связанными узлами.
Успешные и неуспешные сценарии должны легко различаться. Внутренние сервисы, внешние платформы, решения и результаты не должны создавать впечатления, будто они выполняют одинаковую функцию. Любая деталь, которая не поддерживает основной рабочий процесс, должна быть удалена или размещена на отдельной технической схеме.
Средство создания технических диаграмм демонстрирует наибольшую эффективность, когда система уже сведена к четким узлам, точным связям и единому последовательному потоку. Средство создания диаграмм на базе ИИ может ускорить первоначальную компоновку, но сгенерированную структуру все равно должен проверить специалист, который понимает реальный принцип работы системы.
Итоговая схема не обязана включать абсолютно все технические детали. Достаточно, чтобы в ней была отражена информация, необходимая читателям для понимания системы без дополнительных пояснений.
